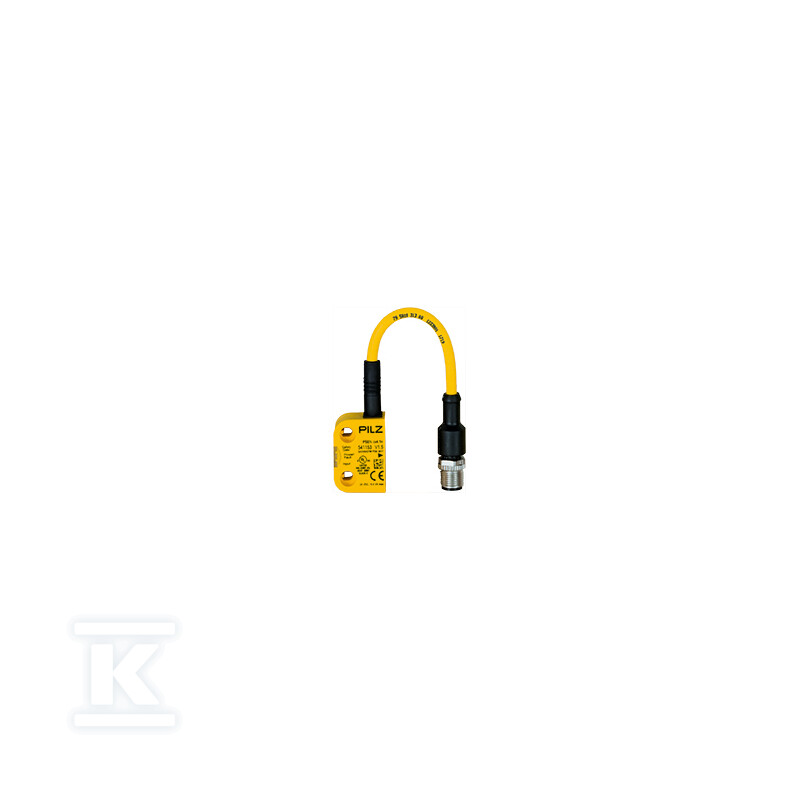

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 1 kierunek działania, odległość przełączania zależna od aktuatora, kodowany, bez aktuatora 541053

Kompaktowy wyłącznik bezpieczeństwa RFID do monitorowania osłon i pozycji

Wyłącznik bezpieczeństwa RFiD PSEN cs3.1n 1switch to kodowany czujnik transponderowy z dwoma bezpiecznymi wyjściami półprzewodnikowymi SC przeznaczony do kontroli pozycji i monitorowania osłon ruchomych. Działa w jednym kierunku działania, a odległość przełączania jest zależna od użytego aktuatora. Złącze zewnętrzne M12 5-pin w wersji męskiej umożliwia szybkie podłączenie w instalacjach przemysłowych, a konstrukcja bez aktuatora pozwala na dopasowanie elementu aktywującego do konkretnego zastosowania.

• Zasada działania transponderowego zapewnia odporność na manipulację i kodowanie na poziomie niskim wg ISO 14119.
• Dwa wyjścia OSSD typu SC dają redundancję sygnału bezpieczeństwa, a wyjście sygnałowe jest zabezpieczone przed zwarciem.
• Klasa PDDB wg EN 60947-5-3 potwierdza przeznaczenie do pozycjonowania i kontroli osłon oddzielających.

Budowa, montaż i odporność mechaniczna

Obudowa z tworzywa PBT ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm głębokości. Masa netto to 38 g, masa brutto 54 g. Stopień ochrony IP6K9K, deklarowany również jako IP67, zapewnia odporność na pył i silne strumienie wody, w tym mycie wysokociśnieniowe. Czujnik nadaje się do montażu wpustowego, przy zachowaniu wskazówek instalacyjnych producenta. Złącze M12 5-pin męskie współpracuje z liniami kablowymi Li9Y11Y 8 x 0,14 mm2, a zalecany promień gięcia przy układaniu to 5× średnicy kabla.

• Możliwość montażu wbudowanego M12 upraszcza integrację w obudowach maszyn.
• Kompaktowe gabaryty pozwalają na zastosowanie w ciasnych przestrzeniach sterowniczych.

Parametry elektryczne i działanie

Zasilanie 24 V DC, pobór mocy 1,0 W. Częstotliwość pracy transpondera 122 kHz - 128 kHz. Znamionowa odległość działania to ok. 11 mm, z gwarantowaną odległością załączenia Sao = 8,0 mm i gwarantowaną odległością wyłączenia Sar = 20,0 mm. Zmiana odległości operacyjnej w funkcji temperatury jest minimalna, co stabilizuje punkt przełączenia w szerokim zakresie pracy.

• Dwa bezpieczne wyjścia półprzewodnikowe OSSD, izolacja potencjałów brak, kategoria użytkowania DC-12 wg EN 60947-1.
• Brak możliwości szeregowania czujników, co wymusza dedykowane okablowanie do jednostki logicznej bezpieczeństwa.
• Jedno wyjście sygnałowe uzupełnia informację o stanie czujnika.

Warunki pracy i certyfikaty

Praca w temperaturze otoczenia od -25 °C do 70 °C, zgodnie z EN 60068-2-14. Przechowywanie w zakresie norm EN 60068-2-1/-2, odporność na wilgoć 93 % r.h. przy 40 °C. Spełnia wymagania EMC wg EN 60947-5-3, odporność na wibracje wg EN 60947-5-2 oraz udar 30 g. Kategoria przepięciowa III, stopień zanieczyszczenia 3.

• Aprobacje CE, cULus Listed, EAC Eurasian, TÜV, FCC, IC, UKCA.
• Zgodność RoHS, deklarowana obecność ołowiu i tlenku ołowiu powyżej 0,1 % jako wyjątek.
• Nadaje się do pracy na wysokości do 4 000 m n.p.m.
