Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 1 kierunek działania, odległość przełączania 11 mm, kodowany, z aktuatorem 541003

Bezpieczny wyłącznik RFID do bezdotykowego monitorowania osłon maszyn

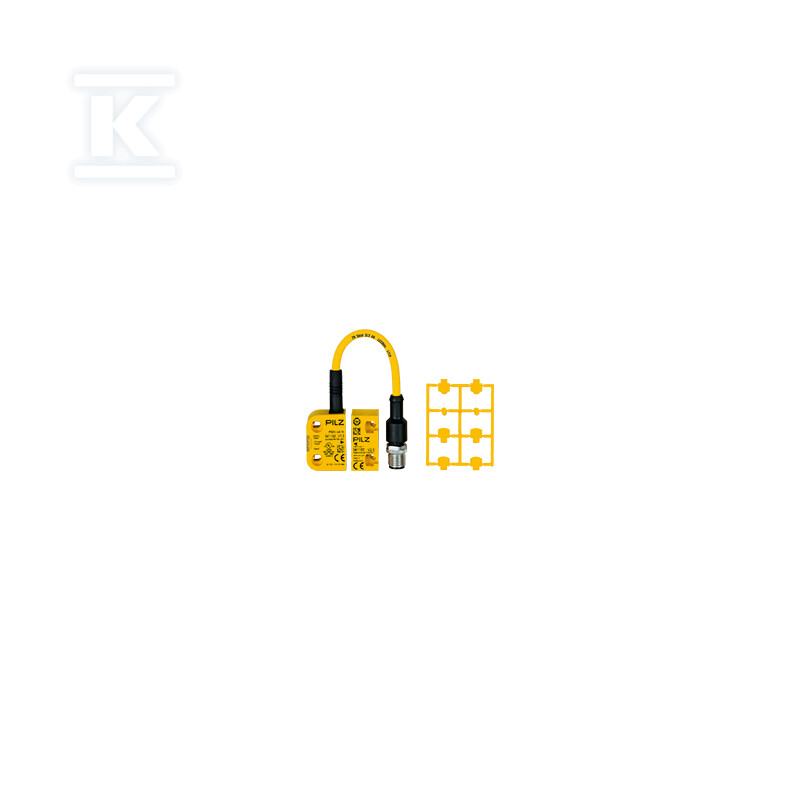

Bezdotykowy wyłącznik bezpieczeństwa z technologią RFID i kodowaniem transpondera przeznaczony jest do monitorowania położenia przesuwnych, wahadłowych i zdejmowanych osłon ochronnych bez konieczności mechanicznego styku. Urządzenie pracuje w jednym kierunku działania i dostarcza dwa bezpieczne wyjścia półprzewodnikowe typu SC, co pozwala na bezpośrednie sterowanie obwodem bezpieczeństwa. W komplecie znajduje się kodowany aktuator, a połączenie z instalacją realizowane jest przez zewnętrzne 5-stykowe złącze M12 męskie. Konstrukcja zapewnia pewną detekcję w odległości przełączania 11 mm przy pewnym załączeniu Sao 8 mm i pewnym wyłączeniu Sar 20 mm, co ułatwia powtarzalny montaż w ograniczonej przestrzeni.

Kompaktowa budowa i montaż

Obudowa z tworzywa PBT ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm głębokości, przy masie netto ok. 50 g i masie brutto ok. 70 g. Małe gabaryty pozwalają na montaż wpuszczany w obudowie maszyny, przy zachowaniu zalecenia montażowego producenta. Złącze M12 5-pin zapewnia szybkie podłączenie bez konieczności lutowania, a promień gięcia przewodu przy układaniu wynosi 5 x O. Stopień ochrony IP6K9K dla obudowy i IP67 dla połączenia gwarantuje odporność na pył, zachlapanie oraz mycie wysokociśnieniowe i parowe. Urządzenie jest kodowane, co ogranicza ryzyko manipulacji i zapewnia zgodność z zasadą transpondera.

Praca w trudnych warunkach i parametry elektryczne

Zasilanie 24 V DC przy poborze ok. 1 W sprawia, że wyłącznik łatwo zintegrować z typowymi obwodami sterowania maszyn. Dwa wyjścia OSSD typu SC są odporne na zwarcie, a dodatkowo dostępny jest jeden sygnałowy wyjście diagnostyczne. Częstotliwość pracy transpondera mieści się w zakresie 122 kHz - 128 kHz, a zmiana odległości przełączania z temperaturą wynosi ±0,01 mm/°C. Zakres temperatury pracy od -25 °C do 70 °C oraz odporność na wibracje i udary do 30 g pozwalają na stabilną pracę w środowisku przemysłowym. Klasa użytkowania DC-12 wg EN 60947-1 oraz izolacja obwodów bezpieczeństwa wspierają zastosowanie w systemach kategorii 3 i 4.

Zastosowanie i zgodność

Urządzenie sprawdza się przy monitorowaniu osłon, gdzie nie jest wymagane blokowanie drzwi, w połączeniu z monitorem bezpieczeństwa maszyn. Dzięki dwóm bezpiecznym wyjściom SC możliwe jest osiągnięcie poziomu wykonania PLe wg EN ISO 13849-1 oraz SIL 3 wg EN 62061 w odpowiedniej architekturze systemu. Spełnia wymagania norm CE, UKCA, cULus Listed, TÜV, FCC, IC oraz EAC, a także jest zgodne z EN 60947-5-3 dla czujników zbliżeniowych i EN 60068 dla warunków środowiskowych. RoHS zgodność potwierdzona jest deklaracją producenta.
