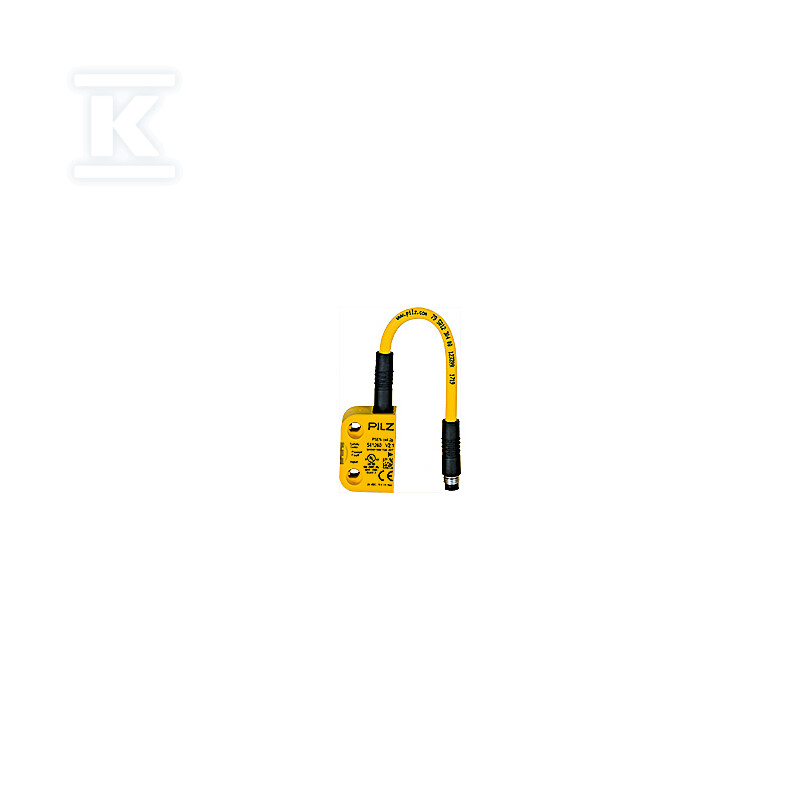

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M8 8-pin, 1 kierunek działania, odległość przełączania 11 mm, kodowany, bez aktuatora 541060

Wyłącznik bezpieczeństwa RFID PSEN cs3.1p 1switch

Wyłącznik PSEN cs3.1p 1switch 541060 to kodowany czujnik RFID z dwoma bezpiecznymi wyjściami półprzewodnikowymi SC. Pracuje w jednym kierunku działania z typową odległością przełączania 11 mm, co pozwala na dyskretny montaż bez konieczności mechanicznego styku. Złącze M8 8-pin w wersji męskiej umożliwia szybkie podłączenie do magistrali bezpieczeństwa, a brak aktuatora w zestawie daje pełną swobodę doboru transpondera zgodnego z serią PSEN cs3.1.

Kompaktowa obudowa z tworzywa PBT ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm głębokości, przy masie brutto ok. 50 g i masie netto ok. 31 g. Sensor nadaje się do montażu wpuszczanego po uwzględnieniu wytycznych instalacyjnych, a promień gięcia przewodu przy układaniu to 5 x O. Zasilanie 24 V DC przy poborze ok. 1,0 W i dwa wejścia 24 V DC pozwalają na integrację w standardowych obwodach bezpieczeństwa z izolacją kategorii DC-12 wg EN 60947-1.

Konstrukcja i montaż kompaktowy

Obudowa o klasie szczelności IP67, w praktyce potwierdzonej jako IP6K9K, chroni elektronikę przed pyłem i strugami wody, a także przed myciem wysokociśnieniowym. Złącze M8 8-stykowe męskie zapewnia pewne połączenie w warunkach przemysłowych, a prowadzenie kabla Li9Y11Y 8 x 0,14 mm2 ułatwia okablowanie w szafach i na maszynie. Możliwość montażu wpuszczanego ogranicza wystające elementy i zmniejsza ryzyko uszkodzenia mechanicznego. Niska masa i małe gabaryty ułatwiają instalację w ciasnych przestrzeniach, a kodowanie na poziomie low wg ISO 14119 ogranicza ryzyko przypadkowego ominięcia zabezpieczenia.

• szybki montaż dzięki złączu M8 8-pin i możliwości szeregowego łączenia czujników
• odporność na warunki przemysłowe dzięki obudowie PBT i klasie IP67/IP6K9K
• kompaktowe wymiary pozwalające na montaż w ograniczonej przestrzeni

Parametry pracy i niezawodność

Zasada działania oparta na transponderze z częstotliwością pracy 122 kHz - 128 kHz zapewnia stabilne wykrywanie aktuatora na typowej odległości 11 mm. Zapewniona odległość załączenia Sao wynosi 8,0 mm, a zapewniona odległość wyłączenia Sar 20,0 mm, co daje wyraźny margines bezpieczeństwa przy otwieraniu osłony. Dwa wyjścia OSSD typu SC są odporne na zwarcie i współpracują z jednym wyjściem sygnalizacyjnym. Zmiana odległości przełączania w funkcji temperatury jest minimalna, co przekłada się na powtarzalność działania w szerokim zakresie -25 °C ... 70 °C.

Praca w temperaturze -25 °C ... 70 °C, wilgotności do 93 % względnej przy 40 °C oraz odporność na wibracje wg EN 60947-5-2 i udary 30 g wg normy 1 sprawiają, że urządzenie zachowuje parametry w typowych halach produkcyjnych. Stopień zanieczyszczenia 3 i kategoria przepięciowa III odpowiadają wymaganiom instalacji przemysłowych.

• dwa bezpieczne wyjścia półprzewodnikowe SC do bezpośredniego sterowania stycznikami bezpieczeństwa
• powtarzalne przełączanie z Sao 8 mm i Sar 20 mm
• szeroki zakres temperatur pracy -25 °C ... 70 °C bez spadku niezawodności

Zgodność z normami i certyfikaty

Urządzenie jest klasyfikowane jako PDDB wg EN 60947-5-3 i spełnia wymagania EMC wg EN 60947-5-3. Spełnia normy środowiskowe EN 60068-2-14 dla temperatury pracy, EN 60068-2-1/-2 dla temperatury składowania oraz EN 60068-2-78 dla wilgotności. Oznakowania CE i UKCA potwierdzają dopuszczenie do stosowania w różnych regionach. Zgodność z dyrektywą RoHS jest zadeklarowana przez producenta.

Kodowanie transpondera na poziomie low wg ISO 14119 oraz możliwość szeregowego łączenia czujników upraszczają budowę rozbudowanych obwodów zabezpieczających. Wersja bez aktuatora pozwala dobrać element aktywny pod konkretne warunki mechaniczne, a jednostkowe opakowanie PU = 1 szt. ułatwia logistykę przy modernizacjach i serwisach.
