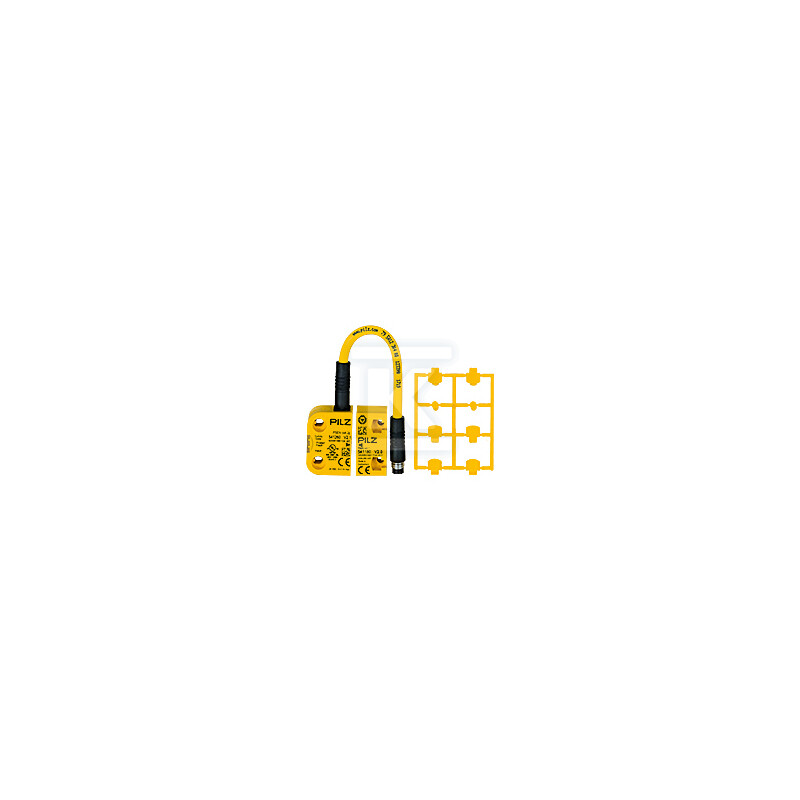

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M8 8-pin, SDD, 1 kierunek działania, odległość przełączania 11 mm, kodowany, z aktuatorem 541010

Bezpieczny, bezdotykowy wyłącznik RFiD do monitorowania osłon ruchomych

Bezpieczny wyłącznik RFiD z serii PSEN cs3.1 to kodowane rozwiązanie do bezdotykowej kontroli obecności osłon ruchomych. W komplecie dostarczany jest z aktuatorem typu PSEN cs3.1, ma dwa bezpieczne wyjścia półprzewodnikowe typu SC/OSSD i obsługuje funkcję SDD. Złącze zewnętrzne M8 8-stykowe w wersji męskiej oraz jeden kierunek działania upraszczają okablowanie i montaż w ciasnych obudowach maszyn. Odległość przełączania wynosi 11 mm, przy bezpiecznej odległości wyłączenia Sao = 8 mm i bezpiecznej odległości załączenia Sar = 20 mm, co daje przewidywalną granicę działania w praktyce.

Budowa i montaż

Obudowa z tworzywa PBT ma wymiary 26 mm szerokości, 37 mm wysokości i 18 mm głębokości, przy masie netto ok. 50 g. Czujnik nadaje się do montażu wpustowego, pod warunkiem zachowania wskazówek montażowych. Połączenie realizowane jest przez wtyk M8 8-polowy męski, przewody typu Li9Y11Y 8 x 0,14 mm2. Zalecany promień gięcia to 5 x O. Zasada działania oparta jest na transponderze pracującym w paśmie 122 kHz - 128 kHz, z niskim poziomem kodowania wg ISO 14119 i klasyfikacją PDDB wg EN 60947-5-3. Kodowanie zapewnia ochronę przed manipulacją, a konstrukcja pozwala na szeregowe łączenie urządzeń.

Parametry pracy i bezpieczeństwo

Zasilanie 24 V DC, pobór mocy ok. 1 W. Urządzenie ma 2 wejścia i 2 wyjścia OSSD, dodatkowo 1 wyjście sygnałowe. Wyjścia są zabezpieczone przed zwarciem. Kategoria użytkowania DC-12. Temperatura pracy od -25 °C do 70 °C, przechowywanie wg EN 60068-2-1/-2, odporność klimatyczna wg EN 60068-2-78, wilgotność 93 % r.h. przy 40 °C. Stopień ochrony obudowy IP6K9K, deklarowany również jako IP67. Odporność na wibracje wg EN 60947-5-2, odporność na wstrząsy 30 g, kategoria przepięciowa III, stopień zanieczyszczenia 3. Zmiana odległości operacyjnej z temperaturą to +-0,01 mm/°C. Zgodność EMC wg EN 60947-5-3.

Dla instalatora oznacza to stabilne działanie w środowisku przemysłowym, brak konieczności mechanicznego styku i szybki montaż na wtyku M8. Dla użytkownika końcowego przekłada się na bezobsługową kontrolę osłony i sygnalizację stanu za pomocą 3 diod diagnostycznych.

Zastosowanie i zgodność

Wyłącznik przeznaczony jest do monitorowania pozycji ruchomych osłon zgodnie z EN 60947-5-3 oraz do prostego monitorowania położenia. Dzięki wbudowanej ocenie i standardowym interfejsom OSSD współpracuje z urządzeniami sterującymi. Deklarowana przydatność do aplikacji do PL e wg EN ISO 13849-1 oraz SIL CL 3 wg EN/IEC 62061.

Aprobata CE, UKCA, cULus Listed, FCC, IC, TÜV, EAC. Zgodność RoHS.
