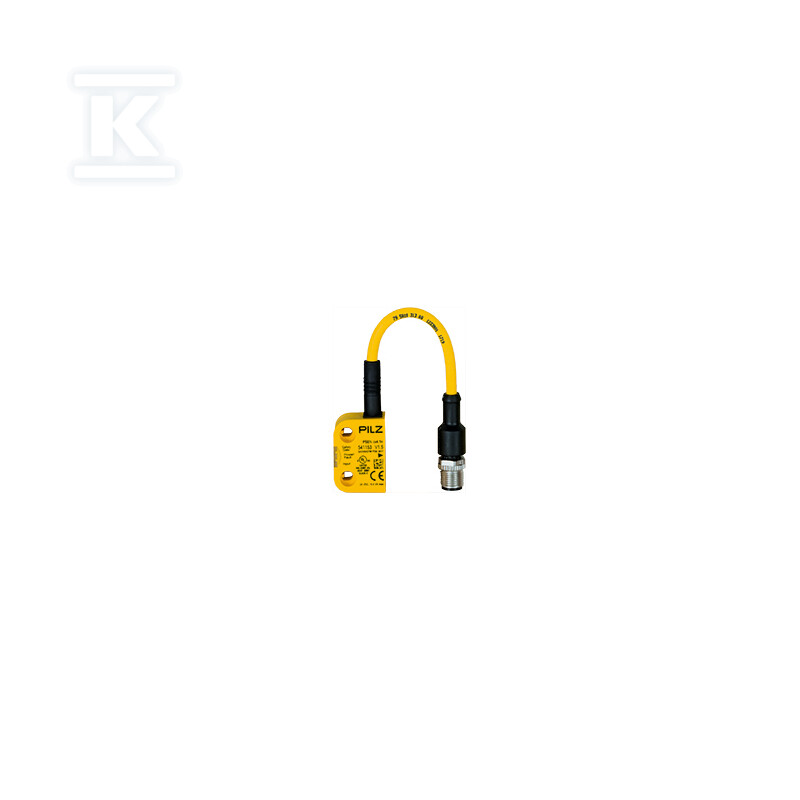

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, przewód 0,15 m, połączenie szeregowe, SDD, 1 kierunek działania, odległość przełączania zależna od aktuatora, w pełni kodowany, bez aktuatora, 8 procesów uczenia 541159

Bezpieczny wyłącznik RFiD z pełnym kodowaniem do szeregowego łączenia w obwodach bezpieczeństwa

Wyłącznik RFiD PSEN cs4.1 to bezstykowy czujnik bezpieczeństwa z technologią transponderową, przeznaczony do zabezpieczania dostępu do stref niebezpiecznych maszyn. Działa w jednym kierunku działania i pozwala na szeregowe łączenie kilku urządzeń w jednym obwodzie bezpieczeństwa. Wersja bez aktuatora, w pełni kodowana, z dwoma bezpiecznymi wyjściami półprzewodnikowymi typu SC i obsługą funkcji SDD, jest dostarczana z przewodem 0,15 m zakończonym złączem M12 8-pin męskim.

Konstrukcja umożliwia do 8 procesów uczenia, co pozwala na zaprogramowanie do 8 różnych aktuatorów i elastyczne zarządzanie uprawnieniami dostępu w ramach jednej instalacji. Odległość przełączania jest zależna od użytego aktuatora, a zapewniona odległość załączenia wynosi 8,0 mm przy zapewnionej odległości wyłączenia 20,0 mm. Nominalna odległość pracy to ok. 11 mm.

Konstrukcja i interfejs elektryczny

Urządzenie ma kompaktowe wymiary: szerokość 26 mm, wysokość 37 mm i głębokość 18 mm, przy masie netto 44 g i masie brutto 64 g. Złącze M12 8-polowe męskie z krótkim przewodem 0,15 m ułatwia szybki montaż w ciasnych obudowach sterowniczych i na bramach ochronnych.

Zasilanie to 24 V DC przy poborze mocy 1,0 W. Na pokładzie znajdują się 2 bezpieczne wyjścia półprzewodnikowe OSSD typu SC oraz 2 wejścia. Połączenie szeregowe pozwala na kaskadowe łączenie wyłączników w jednej pętli bezpieczeństwa bez dodatkowej logiki. Obsługa SDD umożliwia diagnostykę stanu urządzenia w systemach sterowania.

Kodowanie na poziomie wysokim wg ISO 14119, w wariancie fully coded, zapewnia ochronę przed użyciem nieautoryzowanych transponderów. Zasada działania transponderowa eliminuje zużycie mechaniczne styków i konieczność regulacji mechanicznej.

Zastosowanie i montaż

Jeden kierunek działania upraszcza montaż na elementach przesuwnych, a możliwość szeregowego łączenia zmniejsza liczbę przewodów i punktów podłączenia w szafie sterowniczej.

Proces uczenia pozwala na przypisanie do urządzenia do 8 aktuatorów, co jest przydatne przy wymianie elementów lub w systemach z wieloma operatorami. Brak aktuatora w zestawie daje swobodę doboru odpowiedniego transpondera do konkretnych warunków geometrycznych i odległości montażowej.

Złącze M12 zapewnia odporność na wibracje i szybką wymianę w terenie.

Warunki pracy i zgodność

Urządzenie pracuje w temperaturze otoczenia od -25 °C do 70 °C, co pozwala na zastosowanie w chłodniach, halach produkcyjnych i na zewnątrz pod osłoną. Obudowa zapewnia klasę ochrony IP67, w dokumentacji technicznej deklarowaną jako IP6K9K, z odpornością na zachlapanie i czyszczenie pod wysokim ciśnieniem.

Certyfikaty CE, TÜV oraz dodatkowe certyfikaty bezpieczeństwa potwierdzają zgodność z wymaganiami bezpieczeństwa maszyn i dyrektywami niskonapięciowymi. Parametry zapewnionej odległości załączenia 8,0 mm i wyłączenia 20,0 mm gwarantują powtarzalną i bezpieczną pracę w aplikacjach kategorii bezpieczeństwa wymagających niezawodnej detekcji.
