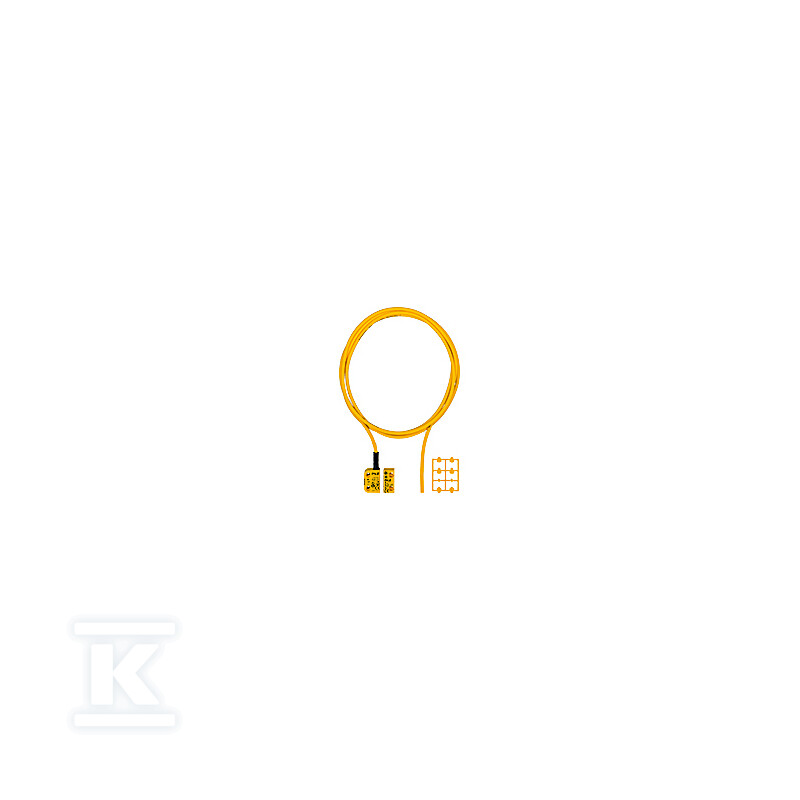

Wyłącznik bezpieczeństwa RFiD PSEN, IP6K9K, 2 wyjścia SC, przewód 5 m, SDD, 1 kierunek działania, odległość przełączania 11 mm, w pełni kodowany, z aktuatorem, 8 procesów uczenia 541111

Bezpieczne odcinanie napędu z bezstykowym wyłącznikiem RFID PSEN

Wyłącznik bezpieczeństwa RFID z serii PSEN cs4.1a / cs4.1 zapewnia bezstykowe zabezpieczenie dostępu do stref niebezpiecznych maszyn. Dwa bezpieczne wyjścia typu SC pozwalają na bezpośrednie sterowanie obwodem bezpieczeństwa, a obsługa funkcji SDD umożliwia diagnostykę stanu urządzenia. Jednokierunkowe działanie i pełne kodowanie z dedykowanym aktuatorem ograniczają ryzyko manipulacji i przypadkowego odblokowania. W komplecie dostarczany jest przewód połączeniowy o długości 5 m, co ułatwia montaż w szafie sterowniczej oddalonej od zabezpieczanego punktu.

Budowa i sposób działania

Zasada działania opiera się na transponderze RFID pracującym w paśmie 122 kHz - 128 kHz z maksymalną mocą nadawczą 15 mW. Wyłącznik jest w pełni kodowany i dostarczany z aktuatorem, a proces uczenia pozwala zapisać do 8 różnych transponderów. Odległość przełączania wynosi 11 mm, przy bezpiecznej odległości otwarcia Sao = 8 mm i bezpiecznej odległości zamknięcia Sar = 20 mm, co daje przewidywalną i powtarzalną charakterystykę przełączania.

Obudowa z tworzywa sztucznego ma kompaktowe wymiary 26 mm szerokości, 37 mm wysokości i 18 mm długości. Klasa szczelności IP6K9K zapewnia odporność na pył oraz mycie strumieniem wody pod wysokim ciśnieniem i temperaturą. Jeden kierunek działania ogranicza błędy montażowe i upraszcza logikę bezpieczeństwa.

Warunki pracy i podłączenie

Zasilanie 24 V DC z tolerancją -20 % / +20 % jest standardowe dla automatyki przemysłowej. Dwa bezpieczne wyjścia OSSD oraz jedno wyjście sygnalizacyjne dają pełną informację o stanie. Prąd przełączania na wyjściu to 100 mA przy mocy 2,4 W na wyjście, a wejścia sterujące pracują z napięciem 24 V DC i poborem ok. 5 mA.

Zakres temperatury pracy od -25 °C do 70 °C pozwala na montaż w nieogrzewanych halach i w pobliżu źródeł ciepła. Bezstykowa technologia RFID nie wymaga mechanicznego styku, więc nie ma zużycia elementów mechanicznych i nie ma ryzyka zatarcia.

Zgodność i certyfikaty

Urządzenie spełnia wymagania norm bezpieczeństwa i jest oznaczone CE, UKCA, cULus Listed, FCC, IC, TÜV oraz EAC. Deklaracja zgodności RoHS potwierdza brak substancji ograniczonych w konstrukcji. Certyfikaty pozwalają na stosowanie w instalacjach wymagających audytu bezpieczeństwa maszyn zgodnie z dyrektywą maszynową.
