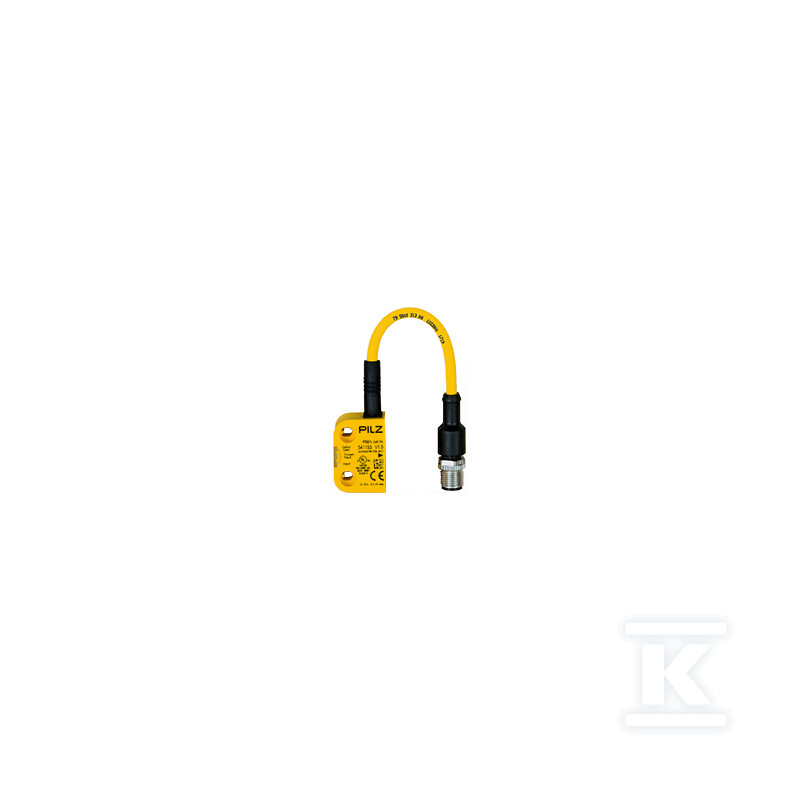

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M12 5-pin, 1 kierunek działania, odległość przełączania 11 mm, w pełni kodowany, bez aktuatora, 8 procesów uczenia 541153

Bezkontaktowy wyłącznik bezpieczeństwa RFiD z pełnym kodowaniem

Wyłącznik PSEN cs4.1n to kompaktowy czujnik bezpieczeństwa pracujący w technologii transpondera RFiD. Został zaprojektowany do bezkontaktowego zabezpieczania dostępu do stref zagrożonych, z jednym kierunkiem działania. Pełne kodowanie ogranicza ryzyko przypadkowego odblokowania przez nieautoryzowane elementy, a możliwość przeprowadzenia do 8 procesów uczenia pozwala zapisać i zarządzać wieloma transponderami w ramach jednej aplikacji.

Zasada działania i bezpieczeństwo funkcjonalne

Urządzenie realizuje funkcję wyłącznika bezpieczeństwa bez mechanicznego styku. Nominalna odległość przełączania wynosi 11 mm, przy gwarantowanej odległości przełączenia Sao 8 mm i gwarantowanej odległości zdjęcia Sar 20 mm. Taka charakterystyka zapewnia przewidywalne i powtarzalne działanie w układach zabezpieczających osłony maszyn.

Dwa niezależne wyjścia OSSD typu SC dają sygnał bezpieczeństwa do sterownika lub przekaźnika. Zastosowanie pełnego kodowania oznacza, że tylko nauczony transponder aktywuje czujnik. W sumie możliwe jest 8 procesów uczenia, co ułatwia serwis i wymianę elementów w systemach z wieloma punktami dostępu. Zmiana odległości operacyjnej w funkcji temperatury jest na poziomie +-0,01 mm/°C w kilku zakresach pomiarowych, co przekłada się na stabilność pracy w zmiennych warunkach hali.

Budowa, zasilanie i warunki pracy

Obudowa wykonana jest z tworzywa PBT, o wymiarach 26 mm szerokości, 37 mm wysokości i 18 mm głębokości. Masa netto to ok. 38 g, masa brutto ok. 55 g. Kompaktowe gabaryty pozwalają na montaż w ciasnych wnękach drzwiowych i osłon.

Zasilanie to 24 V DC przy poborze mocy ok. 1,0 W. Połączenie zewnętrzne realizowane jest przez 5-stykowe złącze M12 męskie, co upraszcza okablowanie i zapewnia szybki montaż. Stopień ochrony obudowy to IP67, w dokumentacji producenta wskazywany również jako IP6K9K, co oznacza odporność na pył i silne strumienie wody.

Zakres temperatury pracy to -25 °C ... 70 °C, co pozwala na zastosowanie w chłodniach, halach produkcyjnych i na zewnątrz osłon. Czujnik pracuje jako jednostka bez aktuatora, przeznaczona do współpracy z dedykowanym transponderem.

Montaż, certyfikaty i kompatybilność

Urządzenie jest jednostką typu sensor, przeznaczoną do montażu na stałe w pozycji określonej przez jeden kierunek działania. Brak ruchomych części zmniejsza zużycie mechaniczne i ogranicza potrzebę konserwacji.

Zgodności deklarowane dla tego typu to CE, UKCA, cULus Listed, FCC, IC, EAC oraz TÜV. Parametry elektryczne i mechaniczne spełniają wymagania dla aplikacji bezpieczeństwa maszyn zgodnie z praktyką stosowaną w przemyśle automatyki.

Dzięki złączu M12 5-pin i zasilaniu 24 V DC wyłącznik integruje się z typowymi układami bezpieczeństwa Pilz oraz z systemami wykorzystującymi standardowe interfejsy czujników bezpieczeństwa.
