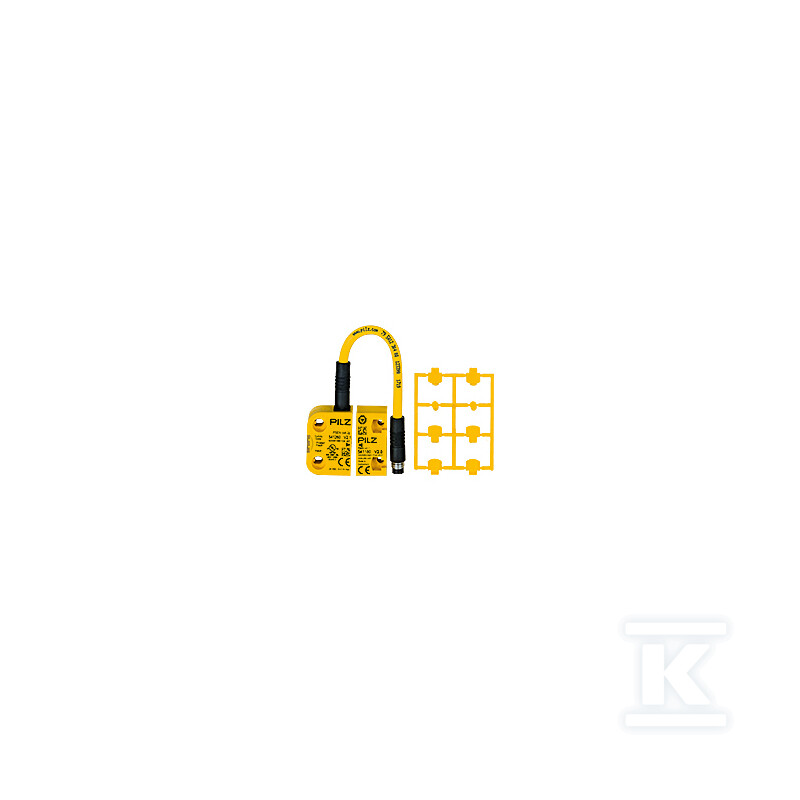

Wyłącznik bezpieczeństwa RFiD PSEN, IP67, 2 wyjścia SC, złącze M8 8-pin, połączenie szeregowe, SDD, 1 kierunek działania, odległość przełączania 11 mm, unikalnie kodowany, z aktuatorem 541210

Kompaktowy wyłącznik bezpieczeństwa RFID do zabezpieczeń maszyn

Bezpieczne odcinanie obwodów sterujących dzięki bezstykowemu wyłącznikowi RFID z dwoma bezpiecznymi wyjściami SC. Urządzenie pracuje w topologii szeregowej, wspiera funkcję SDD i jest przeznaczone do jednego kierunku działania. Znamionowe napięcie zasilania to 24 V DC, a obudowa z tworzywa zapewnia klasę szczelności IP67, czyli pełną ochronę przed pyłem i zanurzeniem.

Konstrukcja jest unikalnie kodowana i dostarczana z aktuatorem, co eliminuje ryzyko przypadkowego załączenia przez nieautoryzowany element. Odległość przełączania wynosi 11 mm, przy bezpiecznej odległości otwarcia Sao = 8 mm i bezpiecznej odległości zamknięcia Sar = 20 mm. Zasada działania oparta na transponderze daje stabilny sygnał bez mechanicznego zużycia styków.

Budowa i parametry pracy

Wymiary czujnika to szerokość 26 mm, wysokość 37 mm i długość 18 mm, co pozwala na montaż w ciasnych przestrzeniach szaf i na obudowach maszyn. Zakres temperatury pracy od -25 °C do 70 °C pokrywa typowe warunki hali produkcyjnej i przemysłu chłodniczego. Złącze zewnętrzne to 8-stykowy M8 w wersji męskiej, ułatwiający szybkie podłączenie w łańcuchu szeregowym.

Dwa wyjścia SC zapewniają redundancję sygnału bezpieczeństwa. Obsługa SDD umożliwia diagnostykę stanu urządzenia i wykrywanie uszkodzeń przewodów. Jednokierunkowa logika działania ogranicza błędy montażowe i upraszcza projektowanie stref bezpieczeństwa.

Zastosowanie i montaż

Połączenie szeregowe pozwala łączyć kilka wyłączników w jeden obwód bezpieczeństwa, redukując liczbę przewodów i punktów podłączenia.

Montaż odbywa się na standardowych powierzchniach maszynowych. Unikalne kodowanie z dedykowanym aktuatorem ogranicza możliwość obejścia zabezpieczenia zamiennikiem. Złącze M8 8-pin zapewnia szybką instalację i pewny kontakt w warunkach wibracji.

Zgodność i certyfikaty

Wyłącznik spełnia wymagania norm CE, UKCA, cULus Listed, FCC, IC, TÜV oraz EAC Eurasian, co potwierdza dopuszczenie do zastosowań w instalacjach przemysłowych w Europie, Ameryce Północnej i Azji. Deklaracja zgodności RoHS świadczy o braku substancji ograniczonych w obudowie z tworzywa.

Parametry elektryczne i mechaniczne są zgodne z serią PSEN, a dokumentacja techniczna wspiera integrację z systemami bezpieczeństwa Pilz.
