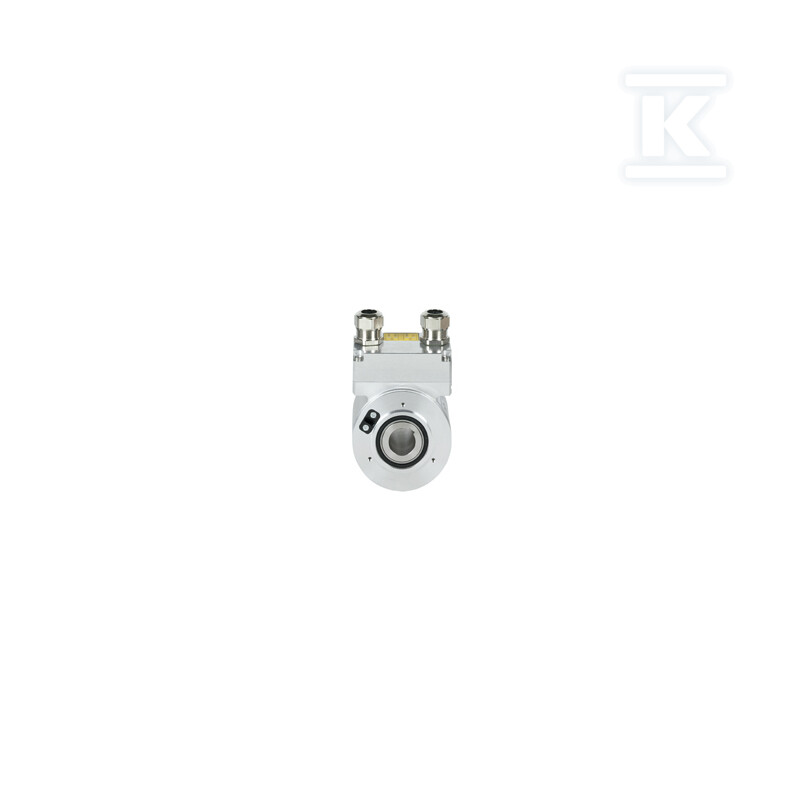

Przekaźnik bezpieczeństwa PSEN enc m1 eCAM 544021

Bezpieczny enkoder absolutny z wałkiem drążonym do systemów Pilz

Enkoder absolutny z wałkiem drążonym przeznaczony do precyzyjnego monitorowania pozycji w układach bezpieczeństwa. Wykonanie z aluminium i stopień ochrony IP54 pozwalają na montaż w warunkach przemysłowych, a połączenie zaciskowe ułatwia szybkie okablowanie na miejscu. Urządzenie pracuje z zasilaniem 24 V DC i jest kompatybilne z systemem PSS 4000, co upraszcza integrację w istniejących liniach Pilz.

Konstrukcja i montaż

Obudowa z aluminium zapewnia sztywność mechaniczną przy zachowaniu kompaktowych rozmiarów 75 mm x 125 mm x 75 mm. Masa 1,91 kg ułatwia stabilne osadzenie na wale maszyny. Wałek drążony o średnicy 20 mm umożliwia bezpośrednie sprzężenie z wałem napędowym bez dodatkowych przekładek. Rodzaj połączenia elektrycznego to zaciski śrubowe, co w praktyce oznacza możliwość podłączenia przewodów sygnałowych min. 0,25 mm2 skręconych parami i ekranowanych. Stopień ochrony IP54 chroni wnętrze przed pyłem i zachlapaniami podczas pracy w hali produkcyjnej.

Parametry pracy i interfejsy

Pomiar oparty jest na zasadzie magnetycznej, co ogranicza wrażliwość na zabrudzenia optyczne typowe dla enkoderów światłowodowych. Znamionowa prędkość obrotowa wynosi 3000 rpm, a zakres temperatury pracy to -20...+70 °C. Interfejs absolutny realizowany jest przez 2 redundantne interfejsy SSI, co zwiększa niezawodność odczytu w aplikacjach bezpieczeństwa. Zasilanie 24 V DC jest standardowe dla automatyki przemysłowej.

Zastosowanie i kompatybilność

Urządzenie jest pozycjonowane jako enkoder serii PSENenco, przeznaczony do współpracy z kontrolerami bezpieczeństwa Pilz, w tym z PSS 4000. Zgodność deklarowana jest z oznaczeniem CE. W praktyce instalator otrzymuje enkoder absolutny z wałkiem pustym, gotowy do montażu na wale maszyny i podłączenia poprzez zaciski śrubowe. Rozwiązanie sprawdza się tam, gdzie potrzebny jest jednoznaczny odczyt pozycji bez konieczności homingu po restarcie, a jednocześnie wymagana jest odporność mechaniczna i prosta integracja z systemem monitorowania bezpieczeństwa.
