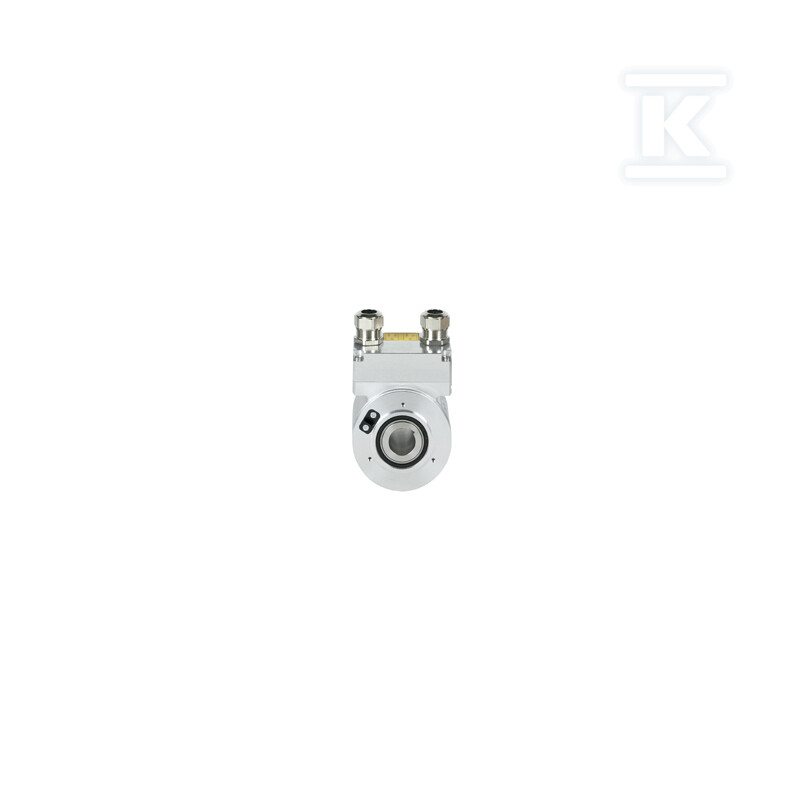

Przekaźnik bezpieczeństwa PSEN enc s1 eCAM 544011

Enkoder absolutny jednokrotny z podwójnym interfejsem SSI i ciągłym wałkiem drążonym

Enkoder PSEN enc s1 eCAM to urządzenie pomiarowe z magnetyczną zasadą działania, przeznaczone do precyzyjnego odczytu położenia w układach wymagających bezpieczeństwa. Jednokrotny zakres pomiarowy w połączeniu z dwoma redundantnymi interfejsami SSI zapewnia ciągłą dostępność sygnału i możliwość podłączenia do systemów sterowania z diagnostyką. Ciągły wałek drążony o średnicy 20 mm ułatwia montaż na wale maszyny bez konieczności demontażu sprzęgła, a konstrukcja z aluminium ogranicza masę przy zachowaniu sztywności.

Budowa i montaż

Obudowa wykonana jest z aluminium, co przekłada się na odporność mechaniczną i stabilność wymiarową w warunkach przemysłowych. Wymiary urządzenia to wysokość 125 mm, szerokość 75 mm i głębokość 75 mm, a masa netto wynosi 1000 g. Połączenie elektryczne realizowane jest poprzez zaciski, co upraszcza okablowanie na miejscu instalacji i pozwala na szybką wymianę przewodów bez narzędzi specjalistycznych. Stopień ochrony IP54 według EN 60529 zabezpiecza wnętrze przed pyłem i zachlapaniami, a wałek drążony umożliwia proste osadzenie na wale napędowym.

• montaż na ciągłym wałku drążonym 20 mm
• obudowa aluminiowa o kompaktowych gabarytach
• zaciski zamiast złączy wtykowych - trwałe połączenie wibracyjne
• ochrona IP54 do pracy w środowisku produkcyjnym

Parametry pracy i warunki środowiskowe

Zasilanie 24 V DC przy poborze mocy 3,6 W pozwala na integrację z typowymi sieciami sterowniczymi. Zakres temperatur pracy od -20 °C do 70 °C oraz dopuszczalna wilgotność względna do 98 % umożliwiają zastosowanie w chłodnych halach i pomieszczeniach o podwyższonej wilgotności. Urządzenie jest testowane na wibracje zgodnie z EN 60068-2-6 oraz na udary do 60 g, co potwierdza stabilność odczytu w maszynach z dynamicznymi obciążeniami. Magnetyczna zasada pomiaru ogranicza zużycie mechaniczne i zwiększa żywotność w porównaniu z rozwiązaniami optycznymi.

• napięcie zasilania 24 V DC, pobór 3,6 W
• praca w temperaturze -20 °C - 70 °C
• odporność na wibracje EN 60068-2-6 i udary 60 g
• dwa redundantne interfejsy SSI w wersji jednokrotnej

Zgodność i normy

Produkt posiada oznaczenia CE i UKCA, a zgodność z dyrektywą RoHS 2011/65/EU z poprawką 2015/863/EU jest potwierdzona - brak wyjątków RoHS. Zgodność z REACh potwierdzona brakiem substancji SVHC. Klasyfikacja WEEE 5 - urządzenia o rozmiarze < 50 cm ułatwia prawidłową utylizację na końcu życia.
