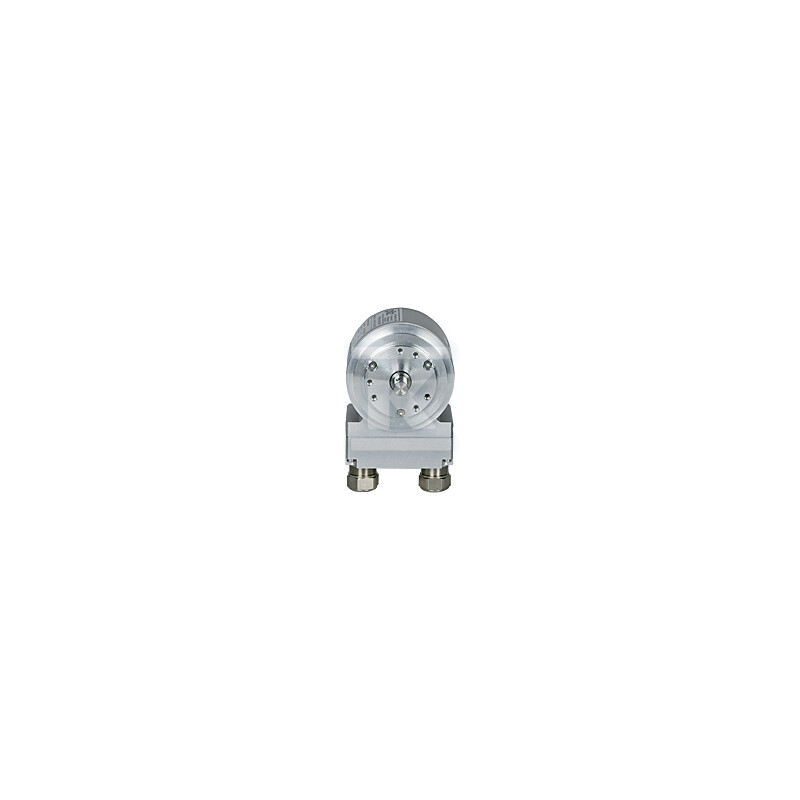

Przekaźnik bezpieczeństwa PSEN enc s2 eCAM 544012

Bezpieczny enkoder absolutny z podwójnym interfejsem SSI do aplikacji bezpieczeństwa

Enkoder PSEN enc s2 eCAM to urządzenie do precyzyjnego monitorowania położenia wału w układach wymagających potwierdzenia bezpieczeństwa. Jednoobrotowa konstrukcja absolutna z magnetyczną zasadą pomiaru zapewnia powtarzalny odczyt kąta bez utraty pozycji po zaniku zasilania. Dwa redundantne interfejsy SSI zwiększają niezawodność sygnału w systemach bezpieczeństwa, a dodatkowy interfejs przyrostowy TTL umożliwia integrację z napędami i sterownikami.

Konstrukcja i materiały

Obudowa wykonana jest z aluminium, co ogranicza masę przy zachowaniu sztywności mechanicznej. Stopień ochrony IP54 zabezpiecza wnętrze przed wnikaniem pyłu i zachlapaniami, co pozwala na montaż w typowych warunkach przemysłowych. Połączenie elektryczne realizowane jest poprzez zaciski, co ułatwia szybki montaż i serwis bez dodatkowych złączy.

Wał pełny o średnicy 10 mm z rowkiem wpustowym zapewnia stabilne połączenie z wałem maszyny. Wymiary urządzenia to szerokość 75 mm, wysokość 125 mm i głębokość 75 mm, a masa netto wynosi ok. 1000 g. Kompaktowa budowa ułatwia zabudowę w ograniczonej przestrzeni szaf sterowniczych i obudów maszyn.

Interfejsy i zasada pomiaru

Pomiar zapewnia ograniczenie wrażliwości na zabrudzenia i kurz w porównaniu z czysto optycznymi rozwiązaniami. Model pracuje jako enkoder absolutny jednoobrotowy z dwoma niezależnymi interfejsami SSI, co pozwala na redundantną transmisję pozycji do dwóch kanałów bezpieczeństwa.

Dodatkowo dostępny jest interfejs przyrostowy TTL do standardowej pętli sterowania ruchem. Zasilanie 24 V zapewnia kompatybilność z typową automatyką przemysłową. Szybkość obrotowa do 6000 1/min.

Warunki pracy i zgodność

Urządzenie pracuje w zakresie temperatur otoczenia od -20 °C do 70 °C, co umożliwia zastosowanie zarówno w chłodnych halach produkcyjnych, jak i w miejscach o podwyższonej temperaturze pracy. Certyfikacja CE potwierdza zgodność z wymaganiami dyrektyw obowiązujących w UE.

Montaż na wał pełny 10 mm z równoległym wpustem upraszcza instalację bez konieczności dodatkowych adapterów. Redundancja SSI sprawia, że enkoder nadaje się do funkcji monitorowania położenia w systemach bezpieczeństwa kategorii wymagających pewnego sygnału położenia.
