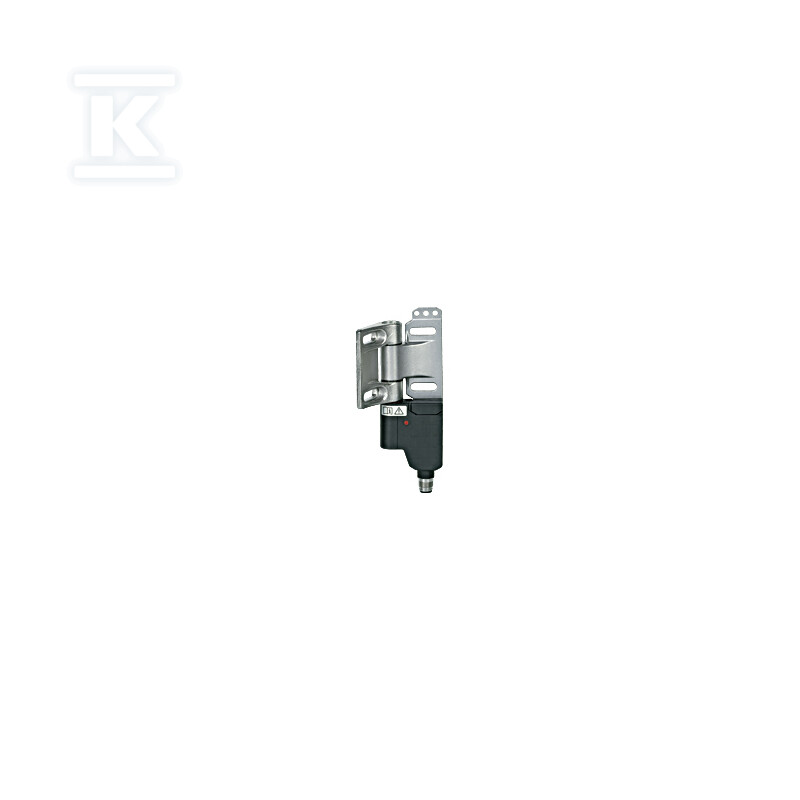

Wyłącznik bezpieczeństwa zawiasowy, pozycja montażu prawa, 4-stykowezłącze zewnętrzne M12, 2 styki n/z, stopień ochrony IP67. 570270

Bezpieczny wyłącznik zawiasowy do bram i klap z montażem po prawej stronie

Rozwiązanie do zabezpieczania ruchomych elementów maszyn, w których zawias pełni rolę punktu przełączania. Przeznaczone jest do montażu prawostronnego i współpracuje z obrotowymi bramami oraz klapami. Styki są ukryte w konstrukcji zawiasu, co utrudnia manipulację i zwiększa niezawodność funkcji bezpieczeństwa. Dzięki obudowie z tworzywa sztucznego i klasie szczelności IP67 urządzenie nadaje się do stref wymagających odporności na zabrudzenia i mycie, w tym do obszarów higienicznych.

Budowa i materiały

Obudowa wykonana jest z tworzywa sztucznego, o wymiarach wysokości 147 mm, szerokości 82 mm i głębokości 19,5 mm. Masa netto wynosi 323 g, masa brutto 371 g. Złącze elektryczne to wtyk M12, 4-pinowy męski. Pozycja montażu jest zdefiniowana jako prawa, a mechanizm przełączający reaguje na ruch zawiasu. Konstrukcja zapewnia ochronę przed dostępem do styków i ogranicza możliwość obejścia zabezpieczenia.

Połączenia elektryczne i parametry pracy

Wyłącznik posiada dwa styki N/C w konfiguracji DPST-NC. Zgodnie z EN 60947-5-1 kategoria użytkowania AC15/DC13. Napięcie AC15 dla obwodu bezpieczeństwa to 230 V przy maksymalnym prądzie 3 A. Dla DC13 napięcie sterowania bezpieczeństwa to 24 V. Złącze M12 umożliwia podłączenie w standardzie przemysłowym, a układ styków zapewnia sygnalizację otwarcia bramy lub klapy w dwóch niezależnych obwodach bezpieczeństwa. Aprobata CE, BG oraz cCSAus potwierdza zgodność z wymaganiami bezpieczeństwa maszyn.

Zastosowanie i warunki środowiskowe

Urządzenie pracuje w temperaturze otoczenia od -25 °C do 70 °C, co pozwala na instalację w halach produkcyjnych i na zewnątrz z osłoną. Stopień ochrony IP67 gwarantuje szczelność na pył i zanurzenie, co jest istotne w obszarach higienicznych. Sprawdzi się przy drzwiach zawiasowych i klapach serwisowych, gdzie wymagana jest sygnalizacja położenia i blokada pracy maszyny przy otwartym osłonięciu. Ukryte styki i brak widocznych elementów przełączających zwiększają odporność na celowe uszkodzenia.
