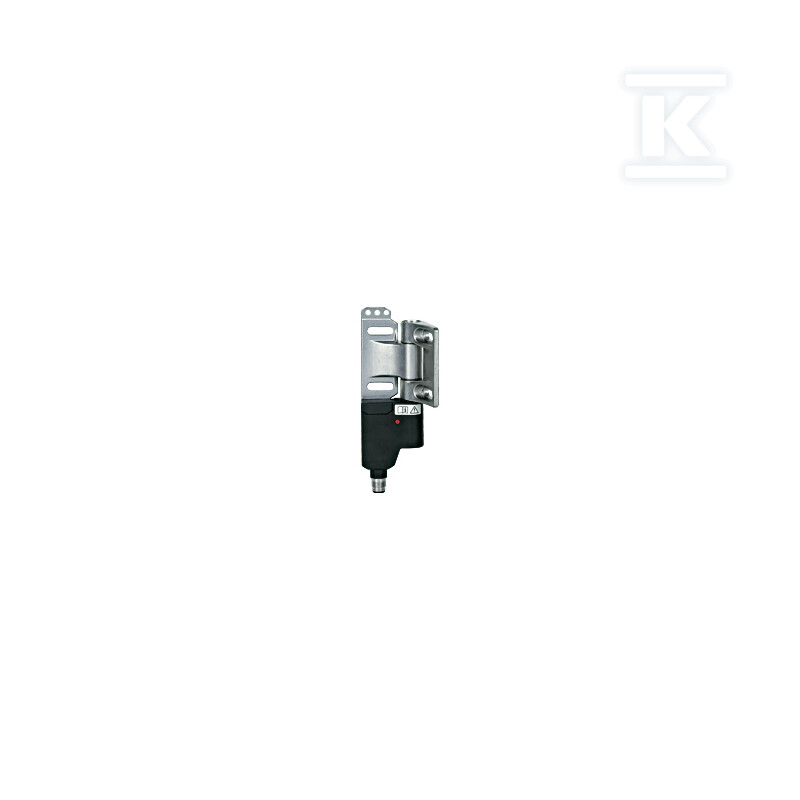

Wyłącznik bezpieczeństwa zawiasowy, lewy, złącze zewnętrzne M124-stykowe, 2N/C, IP67. 570271

Bezpieczne monitorowanie ruchomych osłon z wyłącznikiem zawiasowym

Wyłącznik bezpieczeństwa zawiasowy do montażu po lewej stronie przeznaczony jest do monitorowania ruchomych osłon, bram zawiasowych i klap. Rozwiązanie z serii PSENhinge łączy funkcję zawiasu z funkcją wyłącznika bezpieczeństwa, co pozwala na dyskretny montaż wewnątrz osłony i ogranicza ryzyko manipulacji. Konstrukcja wspiera elastyczny montaż lewo-prawy i oszczędza miejsce instalacyjne.

Montaż i konstrukcja

Urządzenie montuje się po lewej stronie zawiasu. Obudowa wykonana jest z tworzywa sztucznego, a element zawiasowy ze stali nierdzewnej. Wymiary czujnika to szerokość 82 mm, wysokość 147 mm i głębokość 19,5 mm, co umożliwia zabudowę w ograniczonej przestrzeni. Połączenie elektryczne realizowane jest przez zewnętrzne złącze wtykowe M12 4-pin męskie. Masa netto wynosi 330 g, masa brutto 376 g. Punkt przełączania jest regulowany w zakresie 0° do 270° i może być ponownie ustawiany zgodnie z wytycznymi producenta.

Parametry pracy i ochrona

Stopień ochrony IP67 zapewnia szczelność na pył i działanie w warunkach zachlapania, co sprawdza się w środowiskach przemysłowych. Zakres temperatury pracy to -25 °C ... 70 °C. Wyłącznik posiada 2 styki rozwierne N/C. W warunkach AC15 znamionowe napięcie wynosi 230 V przy prądzie maksymalnym 3,0 A. Certyfikaty CE, BG i cCSAus potwierdzają zgodność z wymaganiami bezpieczeństwa.

Zastosowanie i integracja w systemach bezpieczeństwa

Rozwiązanie dedykowane jest do osłon ruchomych, gdzie wymagane jest niezawodne wykrywanie otwarcia. Dzięki możliwości ukrytego montażu wewnątrz osłony zmniejsza się ryzyko ingerencji, a instalacja pozostaje estetyczna. Wersja z 2NC i złączem M12 współpracuje z typowymi systemami sterowania bezpieczeństwem. Przy zastosowaniu dwóch wyłączników zgodnie ze specyfikacją Pilz możliwe jest osiągnięcie poziomów PL e oraz SIL CL 3.
