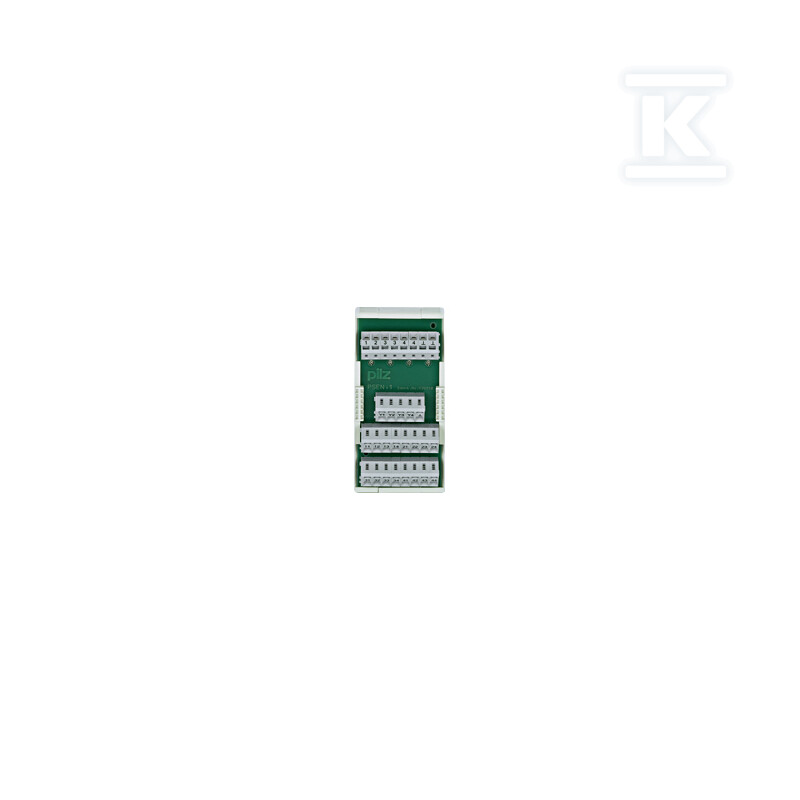

Moduł interfejsu PSENmag, do połączenia szeregowego czujników, zaciski sprężynowe, 96×48×43,5 mm 535110

Uniwersalne połączenie czujników PSENmag w układzie szeregowym

Moduł interfejsu umożliwia szeregowe łączenie kilku czujników PSENmag i przekazywanie sygnału do monitorów bram bezpieczeństwa lub programowalnych systemów bezpieczeństwa. Dzięki temu instalator może zastąpić rozbudowaną wiązkę przewodów jednym łańcuchem czujników, a system ocenia stan całej linii jako jeden obwód. Rozwiązanie jest przeznaczone do pracy z czujnikami z serii PSEN 2, w tym PSEN 2.1a-20, PSEN 2.1b-20, PSEN 2.1b-26, PSEN 2.1p-10, PSEN 2.1p-11 i PSEN 2.1p.

Kompaktowa obudowa z tworzywa sztucznego o wymiarach wysokość 96 mm, szerokość 48 mm, głębokość 43,5 mm pozwala na montaż w szafach sterowniczych i przy rozdzielnicach. Przyłącze wykonano jako zaciski sprężynowe, co przyspiesza okablowanie i ułatwia serwis bez użycia narzędzi.

Zastosowanie i kompatybilność z systemami bezpieczeństwa

Interfejs PSEN i1 służy do łączenia w szereg kilku czujników bezpieczeństwa lub wyłączników położenia i oceny ich stanu w centralnym urządzeniu. Połączenie szeregowe ogranicza liczbę przewodów i punktów przyłączeniowych, co upraszcza instalację i zmniejsza ryzyko błędów okablowania.

• możliwość podłączenia kilku czujników PSENmag w jednej linii,
• przekazanie sygnału do monitorów bram bezpieczeństwa oraz programowalnych systemów bezpieczeństwa,
• kompatybilność z czujnikami PSEN 2 serii PSENmag,
• przyłącze sprężynowe ułatwiające szybki montaż i demontaż.

Budowa, zasilanie i warunki pracy

Zasilanie DC przy bardzo niskim poborze mocy 0,4 W ogranicza obciążenie obwodu sterowniczego. Praca w zakresie temperatury otoczenia od -10 °C do 55 °C pozwala na zastosowanie w typowych warunkach przemysłowych, zarówno w chłodniejszych halach, jak i w szafach o podwyższonej temperaturze.

Obudowa ma masę netto 82 g, masę brutto 92 g i objętość 0,263 dm3. Jednostka pakowana jest pojedynczo, co ułatwia logistykę przy uzupełnianiu zapasów i montażu punktowym. Materiał obudowy to tworzywo sztuczne, odporne na typowe oddziaływania w rozdzielnicy.

Certyfikaty, zgodność i dane logistyczne

Urządzenie posiada aprobaty CE, cULus Listed oraz TÜV, co potwierdza spełnienie wymagań dla zastosowań w systemach bezpieczeństwa. Zgodność z dyrektywą RoHS 2011/65/EU i 2015/863/EU jest potwierdzona, bez wyjątków RoHS. Zgodność z REACh: produkt nie zawiera substancji SVHC.

Klasyfikacja WEEE to kategoria 5 urządzeń o rozmiarze < 50 cm. Dane te wspierają identyfikację w systemach ERP i e-commerce oraz ułatwiają instalatorowi weryfikację zgodności przy odbiorze i dokumentacji maszyny.
