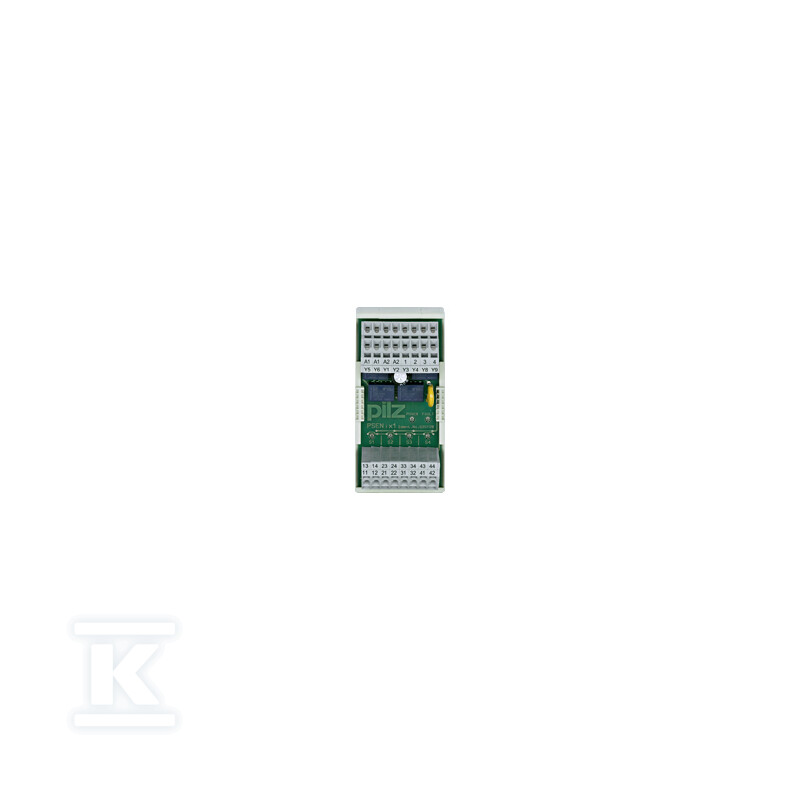

Interfejs PSEN ix1 do podłączenia i oceny czujników bezpieczeństwa n/o, n/o, wymiary 96 x 48 x 43,5mm typ połączenia - zaciski sprężynowe 535120

Interfejs bezpieczeństwa PSEN ix1 do oceny czujników bezpotencjałowych

Interfejs przeznaczony do podłączenia i oceny kilku czujników bezpieczeństwa z wyjściami bezpotencjałowymi typu n/o, n/o. Rozwiązanie pozwala na zebranie sygnałów z czterech czujników serii PSEN 1 w jedną linię logiczną i przekazanie jej do sterownika bezpieczeństwa. Dzięki temu instalator ogranicza liczbę przewodów i punktów podłączenia, a projekt pozostaje czytelny i łatwy w utrzymaniu. Obudowa o kompaktowych gabarytach ułatwia montaż w szafie sterowniczej obok innych elementów systemu Pilz.

Konstrukcja i montaż

Urządzenie ma wymiary 96 mm wysokości, 48 mm szerokości i 43,5 mm głębokości, co pozwala na zabudowę w standardowych rozdzielnicach. Masa netto wynosi 101 g, masa brutto 112 g, a objętość opakowania to 0,263 dm3. Połączenie realizowane jest za pomocą zacisków sprężynowych, które skracają czas okablowania i eliminują konieczność użycia śrubokręta przy zaciskaniu przewodów. Taki typ zacisku sprawdza się w warunkach przemysłowych, gdzie liczy się powtarzalność i odporność na poluzowanie.

Kompaktowa forma i lekka konstrukcja ułatwiają manipulację podczas montażu. Jednostka pakowana jest pojedynczo, co jest wygodne przy uzupełnianiu zapasów na stanowisku serwisowym.

Zastosowanie i kompatybilność

Interfejs służy do podłączenia i oceny sygnałów z kilku czujników bezpieczeństwa PSEN 1. W praktyce oznacza to możliwość zbudowania łańcucha czujników magnetycznych bezstykowych i przekazania stanu do logiki bezpieczeństwa. Urządzenie współpracuje z rodzinami PNOZsigma, PNOZx, PNOZmulti oraz systemami PSS, co pozwala na integrację w istniejących instalacjach Pilz bez konieczności przebudowy szafy.

Dzięki wyjściom bezpotencjałowym interfejs nie wprowadza dodatkowego napięcia do obwodu czujnika, co upraszcza analizę stanu i zwiększa elastyczność projektową. Jest to szczególnie przydatne przy rozbudowie maszyn, gdzie do jednego wejścia sterownika ma trafić sygnał z kilku punktów zabezpieczenia.

Parametry pracy i zgodność

Zasilanie wynosi 24 V DC, a pobór mocy to 1,5 W, co ogranicza obciążenie zasilacza w szafie. Zakres temperatury pracy to -10 °C do 55 °C, pozwalający na zastosowanie w typowych warunkach hali produkcyjnej.

Urządzenie posiada deklaracje CE, cULus Listed oraz TÜV, co potwierdza zgodność z wymaganiami bezpieczeństwa maszyn i instalacji elektrycznych. Spełnia dyrektywę RoHS 2011/65/EU z poprawką 2015/863/EU, bez wyjątków, oraz deklaruje brak substancji SVHC zgodnie z REACH. Klasyfikacja WEEE to kategoria 5 urządzeń o wielkości zasilania mniejszej niż 50 cm.
