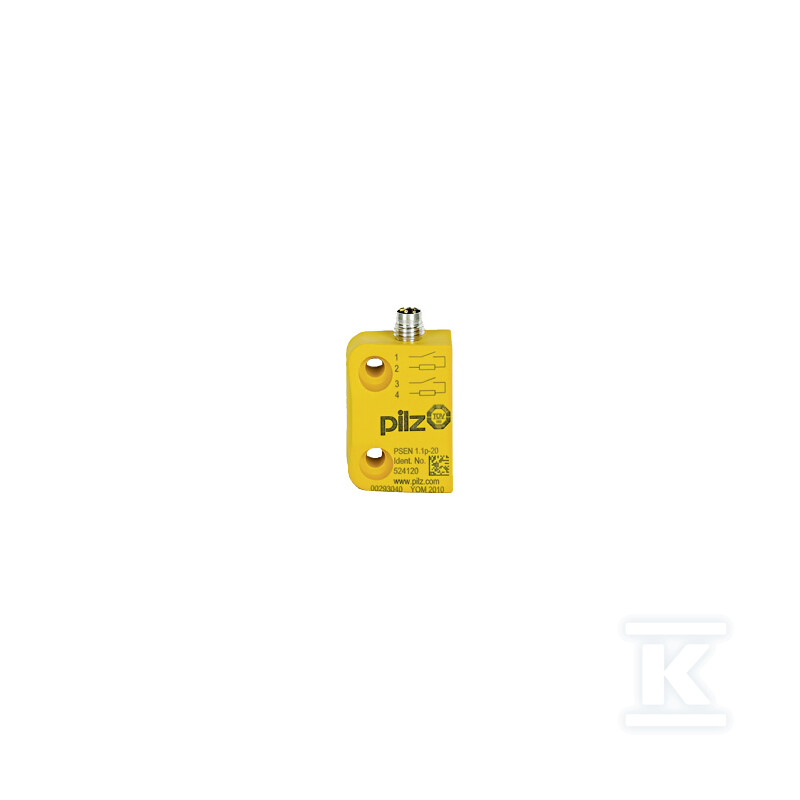

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, IP67, odległość przełączania 3 mm, wysokość 13mm, opakowanie jednostkowe =1 czujnik bez aktuatora. 506409

Magnetyczny wyłącznik bezpieczeństwa do bezstykowej kontroli pozycji osłon

Magnetyczny wyłącznik bezpieczeństwa z dwoma zestykami zwiernymi N/O przeznaczony jest do bezstykowego monitorowania położenia osłon i elementów zabezpieczających maszyn. Zasada działania magnetyczna eliminuje mechaniczne zużycie styków, a kwadratowa obudowa o wysokości konstrukcyjnej 13 mm pozwala na montaż w ciasnych przestrzeniach obudów sterowniczych i na maszynach. Złącze zewnętrzne M8 4-stykowe w wersji wtykowej męskiej umożliwia szybkie podłączenie do magistrali sygnałowej bez dodatkowych przewodów. Dostawa obejmuje 1 czujnik bez aktuatora.

Konstrukcja i montaż

Obudowa ma formę prostopadłościanu o wymiarach 26 mm szerokości, 36 mm wysokości i 13 mm głębokości. Masa netto wynosi ok. 20 g, masa brutto ok. 25 g, co ułatwia instalację na lekkich osłonach i drzwiach maszynowych. Złącze M8 4-polowe męskie zapewnia orientację montażową i odporność na zabrudzenia w warunkach przemysłowych. Wyłącznik nie posiada diody statusu LED, co ogranicza emisję światła w miejscach, gdzie sygnalizacja optyczna jest zbędna. Konstrukcja kwadratowa wspiera stabilne mocowanie i powtarzalność położenia względem aktuatora.

• wymiary montażowe 26 mm × 36 mm × 13 mm
• złącze M8 4-pin męskie
• masa netto ok. 20 g
• opakowanie jednostkowe = 1 czujnik bez aktuatora

Parametry pracy i bezpieczeństwo

Urządzenie pracuje przy napięciu przełączania 24 V DC. Zasada działania magnetyczna zapewnia pewną odległość załączenia 3 mm oraz pewną odległość zwolnienia 19 mm, co daje wyraźny margines różnicowy między stanem załączenia a wyłączenia. W danych ETIM wskazywana jest strefa działania 0,5 mm. Zakres temperatur pracy od -25 °C do 70 °C pozwala na zastosowanie w chłodnych halach produkcyjnych i w miejscach o podwyższonej temperaturze otoczenia.

Stopień ochrony obudowy deklarowany przez producenta to IP67. W bazie ETIM parametr ten widnieje jako IP65. Wyłącznik spełnia wymagania aprobat CE, cULus Listed, EAC Eurasian oraz TÜV, co potwierdza zgodność z normami dla urządzeń bezpieczeństwa.

• napięcie przełączania 24 V DC
• 2 zestawy styków N/O
• pewna odległość załączenia 3 mm, pewna odległość zwolnienia 19 mm
• temperatura pracy -25 ... 70 °C
• aprobaty CE, cULus Listed, EAC, TÜV

Zastosowanie i kompatybilność

Wyłącznik znajduje zastosowanie w systemach monitorowania pozycji osłon zgodnie z EN 60947-5-3 oraz w ogólnej kontroli położenia elementów maszyn. Bezstykowa budowa ogranicza awarie mechaniczne i jest odporna na drgania. Niska wysokość 13 mm i kompaktowy przekrój 26 mm × 36 mm ułatwiają integrację w istniejących obudowach. Złącze M8 4-polowe umożliwia szybkie okablowanie w sieciach bezpieczeństwa PSENmag.
