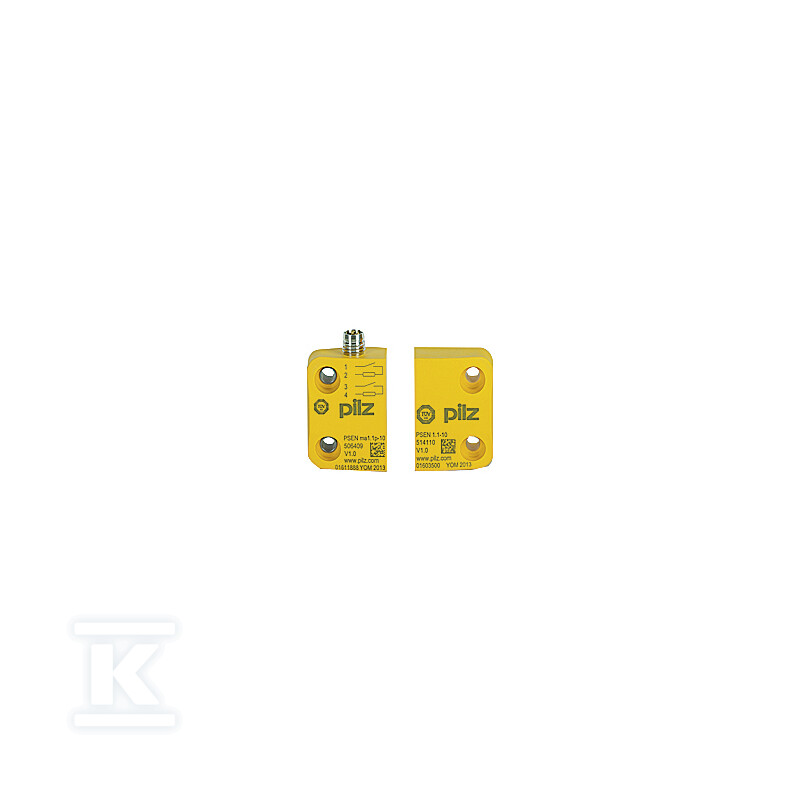

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, IP67, odległość przełączania 3 mm, wysokość 13mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506411

od 1 szt.417,76 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY046
Indeks producenta:506411
EAN:4046548066791
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość czujnika: 13 mm
Rodzaj konstrukcji obudowy: Prostopadłościan
Rodzaj napięcia: DC
Stopień ochrony (IP): IP65
Strefa działania: 0.5 mm
Szerokość czujnika: 26 mm
Temperatura otoczenia: -25 ... 70 °C
Wysokość czujnika: 42.8 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,0428 m / 0,026 m / 0,013 m / 0,04 kg
Kod celny:85365019

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, IP67, odległość przełączania 3 mm, wysokość 13mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506411

Bezstykowy wyłącznik bezpieczeństwa magnetyczny do monitorowania osłon i pozycji

Magnetyczny wyłącznik bezpieczeństwa z serii PSENmag zapewnia bezstykowe zabezpieczenie maszyn poprzez detekcję obecności aktuatora magnetycznego. Dwa styki bezpieczeństwa typu 2 n/o współpracują z 4-stykowym złączem M8 w wersji męskiej, co pozwala na szybkie podłączenie do sterowania bez dodatkowej obudowy zaciskowej. Kwadratowa, prostopadłościenna obudowa o głębokości 13 mm umożliwia montaż w ciasnych przestrzeniach, a możliwość montażu zatopionego upraszcza integrację z osłonami.

Aktuator jest dostarczany razem z czujnikiem w opakowaniu jednostkowym, co daje kompletne rozwiązanie gotowe do instalacji. Zasada działania magnetyczna eliminuje zużycie mechaniczne styków, a niski poziom kodowania wg ISO 14119 ogranicza ryzyko przypadkowej aktywacji niewłaściwym elementem. Klasyfikacja PDDB wg EN 60947-5-3 oraz zgodność z EN 60947-5-3 w zakresie EMC potwierdzają przeznaczenie do funkcji bezpieczeństwa.

Konstrukcja, materiały i montaż

Obudowa wykonana jest z PBT w części górnej, co zapewnia odporność mechaniczną i chemiczną w typowych warunkach przemysłowych. Wymiary czujnika to wysokość 42,8 mm, szerokość 26 mm i głębokość 13 mm, a aktuator ma zbliżone gabaryty 36 mm wysokości przy 26 mm szerokości i 13 mm głębokości. Masa kompletu wynosi ok. 40 g, co ułatwia montaż na lekkich osłonach.

Złącze M8 4-pin męskie umożliwia szybkie podłączenie przewodu. Zalecany moment dokręcania wynosi 1 Nm zarówno dla czujnika, jak i aktuatora. Minimalna odległość między dwoma wyłącznikami bezpieczeństwa to 25 mm, a powtarzalność punktów przełączania wynosi ok. 6 %. Histerza typowa to 4 mm.

Stopień ochrony deklarowany jest jako IP67, a w danych jako IP65, co w praktyce oznacza odporność na zapylenie i zachlapanie oraz możliwość pracy w środowisku produkcyjnym. Klasa zanieczyszczeń 3 i odporność na udary 30 g wg standardu IEC 60068-2-30 zwiększają niezawodność w warunkach wibracji.

Parametry elektryczne i warunki pracy

Zasilanie DC 24 V z tolerancją -20 %/+20 % zapewnia stabilną pracę w typowych obwodach sterowniczych. Maksymalny prąd zasilania to 140 mA, a maksymalny prąd przełączania styków bezpieczeństwa to 0,7 A przy napięciu przełączania 24 V. Najmniejszy prąd roboczy to 1 mA, a rezystancja wewnętrzna ok. 10 Ohm.

Czas reakcji przy usuniętym aktuatorze to 2 ms, a maksymalna częstotliwość przełączania to 10 Hz. Zapewniony bezpieczny odstęp załączania Sao wynosi 3 mm, minimalny odstęp załączania Somin to 0,5 mm, a typowy odstęp So to 5 mm. Zapewniony bezpieczny odstęp wyłączenia Sar to 19 mm, a typowy Sr to 9 mm.

Zakres temperatur pracy to -25 ... 70 °C, przy wilgotności do 93 % r. h. w 40 °C. Dopuszczalna wysokość montażu to 2000 m n.p.m., a urządzenie spełnia wymagania klimatyczne IEC 60068-2-30. Odporność EMC potwierdzona jest normą EN 60947-5-3.

Zastosowanie, zgodność i identyfikacja

Wyłącznik przeznaczony jest do monitorowania pozycji osłon i elementów ruchomych zgodnie z EN 60947-5-3. Brak możliwości szeregowania ogranicza konfigurację do pojedynczych obwodów bezpieczeństwa, co upraszcza projektowanie. Niski poziom kodowania wg ISO 14119 i budowa 4 wg tej normy wspierają bezpieczne zastosowanie w maszynach.

Aprobacje obejmują CE, UKCA, TÜV oraz EAC. Zgodność z dyrektywą RoHS 2011/65/EU i 2015/863/EU jest potwierdzona. Klasyfikacja WEEE to urządzenia 5 o wielkości < 50 cm.
