Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, obudowa kwadratowa, IP67, odległość przełączania 3 mm, do połączenia szeregowego z PSEN ix1, opakowanie jednostkowe = 1 czujnik bez aktuatora. 506410

Magnetyczny wyłącznik bezpieczeństwa do szeregowego połączenia z PSEN ix1

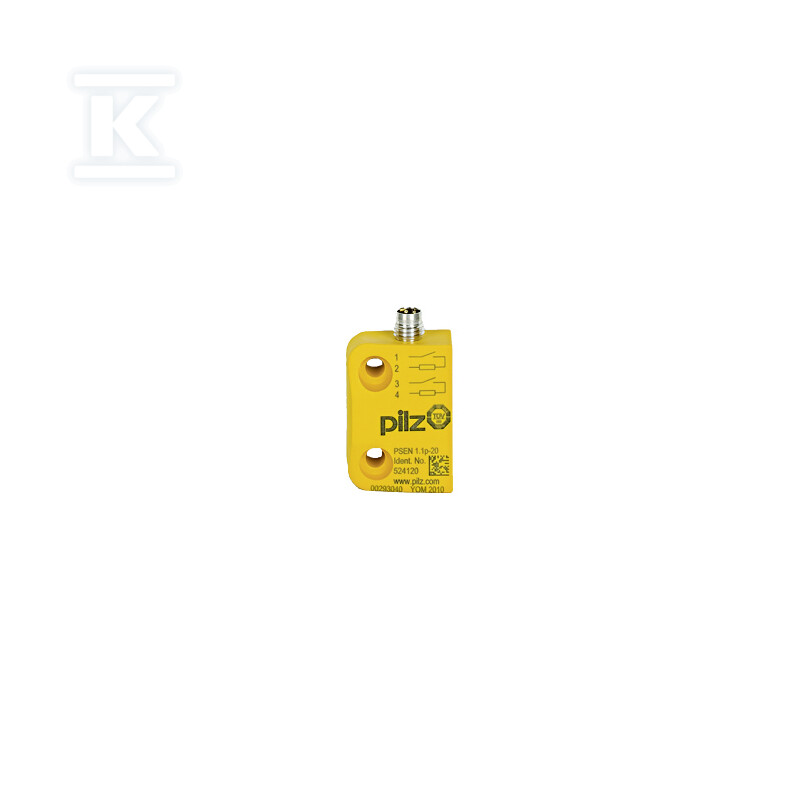

Czujnik magnetyczny z dwoma stykami normalnie otwartymi przeznaczony do pracy w systemach bezpieczeństwa Pilz PSEN ix1. Urządzenie dostarczane jest jako pojedynczy sensor bez aktuatora, z męskim złączem zewnętrznym M8 4-stykowym i kwadratową obudową prostopadłościenną. Rozwiązanie umożliwia budowę łańcucha czujników w konfiguracji szeregowej, co upraszcza okablowanie i skraca czas montażu w maszynach z wieloma punktami zabezpieczeń.

Konstrukcja i montaż

Obudowa ma formę prostopadłościanu o kompaktowych gabarytach: szerokość 26 mm, wysokość 36 mm i długość 13 mm. Małe wymiary pozwalają na instalację w ciasnych przestrzeniach obudów maszyn i przy drzwiach osłonowych. Złącze męskie M8 4-stykowe umieszczone na zewnątrz ułatwia szybkie podłączenie przewodu bez dodatkowych złączek. Kwadratowy kształt korpusu stabilizuje czujnik na płaskiej powierzchni i ogranicza ryzyko przypadkowego przesunięcia.

Parametry pracy i warunki środowiskowe

Urządzenie pracuje w obwodach DC. Zakres temperatur otoczenia od -25 °C do 70 °C pozwala na zastosowanie w chłodnych halach produkcyjnych i w miejscach o podwyższonej temperaturze pracy maszyn. W opisie produktu deklarowana jest odległość przełączania 3 mm, natomiast dane ETIM wskazują strefę działania 0,5 mm. Wysoki stopień ochrony obudowy zapewnia odporność na zapylenie i zachlapanie; w materiałach produktowych podano IP67, a w kartotece ETIM widnieje IP65.

Zastosowanie i integracja w systemach bezpieczeństwa

Dwa styki n/o umożliwiają sygnalizację stanu zamknięcia osłony w układach kategorii bezpieczeństwa. Przeznaczenie do połączenia szeregowego z PSEN ix1 oznacza kompatybilność z magistralą bezpieczeństwa Pilz i możliwość kaskadowego łączenia kolejnych czujników bez rozbudowy okablowania. Brak wbudowanego aktuatora wymaga zastosowania oddzielnego magnesu przełączającego, co daje elastyczność w doborze zakresu działania i montażu na różnych typach drzwi i osłon.
