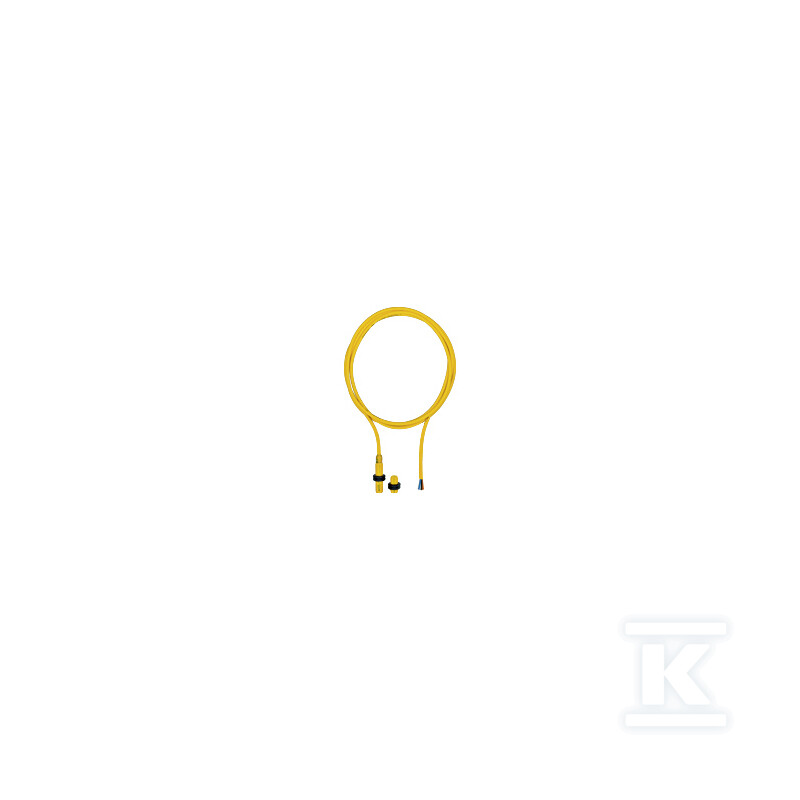

Magnetyczny wyłącznik bezpieczeństwa 3 n/o, okrągły M12, IP67, odległość przełączania 8 mm, opakowanie jednostkowe = 1 szt. z aktuatorem kodowanym M12, z 5 m przewodem (PUR). 506220
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Magnetyczny wyłącznik bezpieczeństwa 3 n/o, okrągły M12, IP67, odległość przełączania 8 mm, opakowanie jednostkowe = 1 szt. z aktuatorem kodowanym M12, z 5 m przewodem (PUR). 506220
Magnetyczny wyłącznik bezpieczeństwa z kodowanym aktuatorem do zabezpieczeń maszynowych
Magnetyczny wyłącznik bezpieczeństwa 3 N/O w okrągłej obudowie M12 łączy zasadę działania magnetycznego z kodowanym aktuatorem. Przeznaczony jest do zabezpieczania ruchomych osłon i stref dostępu w maszynach, gdzie wymagana jest bezstykowa sygnalizacja otwarcia z odległością przełączania 8 mm i strefą działania 0,5 mm. Zasilanie 24 V DC oraz wyjścia 3 styki normalnie otwarte pozwalają na bezpośrednie sterowanie obwodów bezpieczeństwa. Dostarczany jest jako kompletna jednostka z 5 m przewodem LiY11Y 6 x 0,25 mm2 i kodowanym aktuatorem, w opakowaniu jednostkowym 1 szt.
Budowa i montaż
Obudowa górna wykonana jest z PBT, a czujnik ma wymiary wysokość 11 mm, szerokość 12 mm i głębokość 59,1 mm. Masa netto wynosi 196 g, masa brutto 205 g. Konstrukcja pozwala na montaż wpuszczany, zgodnie z instrukcją montażu. Połączenie realizowane jest przewodem o długości 5 m, co ułatwia instalację w szafach i na obudowach maszyn bez dodatkowych złączy. Kodowany aktuator pracuje z niskim poziomem kodowania wg ISO 14119, co ogranicza ryzyko przypadkowego zadziałania przez nieautoryzowane elementy magnetyczne. Zasada działania magnetyczna eliminuje zużycie mechaniczne styków i zapewnia długą żywotność w warunkach cyklicznego otwierania osłon.
Parametry pracy i bezpieczeństwo
Urządzenie pracuje w zakresie temperatury otoczenia -25 ... 70 °C, przy maksymalnej temperaturze +70 °C do wysokości 2000 m n.p.m. Dopuszczalna wilgotność to 93 % r.h. przy 40 °C, a klasa zanieczyszczeń wynosi 3. Spełnia wymagania EMC wg EN 60947-5-3 oraz odporność na wibracje wg EN 60947-5-2 i udar 30 g. Klasyfikacja wg EN 60947-5-3 to PDDB. Przeznaczone jest do aplikacji do PL e wg EN ISO 13849-1 i SIL CL 3 wg EN/IEC 62061. Stopień ochrony obudowy to IP65. Znamionowe napięcie przełączania 24 V DC i typ zasilania DC zapewniają stabilną pracę w typowych obwodach sterowania bezpieczeństwa. Producent deklaruje brak możliwości szeregowego łączenia jednostek.
Zgodność i certyfikaty
Wyłącznik posiada aprobaty CE, UKCA, cULus Listed, ECOLAB, EAC Eurasian i TÜV. Spełnia dyrektywę RoHS 2011/65/EU i 2015/863/EU, bez wyjątków, a zgodność REACH potwierdza brak substancji SVHC. Klasyfikacja WEEE to 5 devices feed size < 50 cm. Odporność klimatyczna potwierdzona jest normą IEC 60068-2-30.
