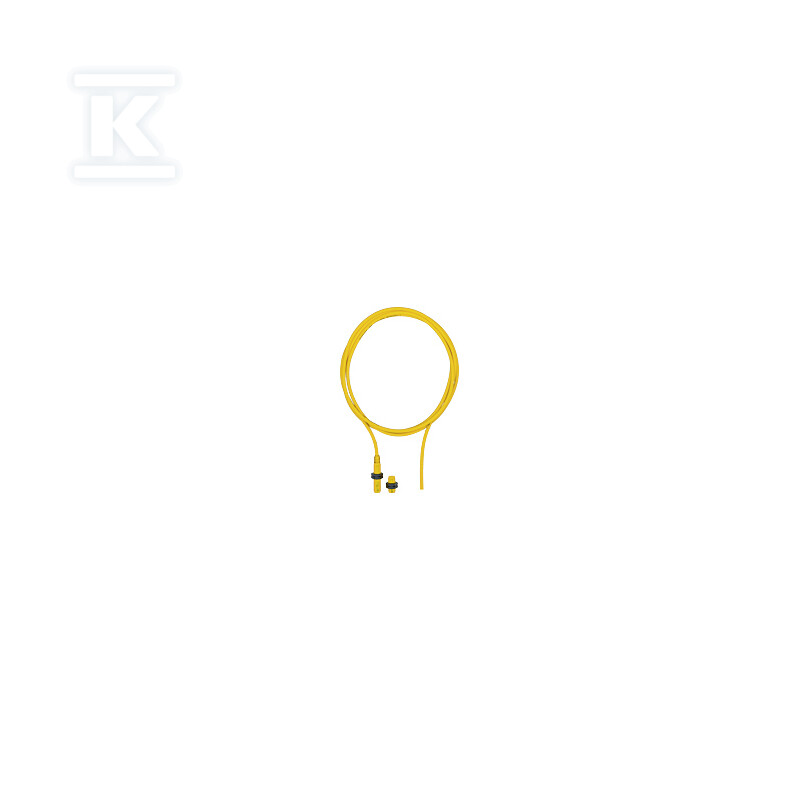

Magnetyczny wyłącznik bezpieczeństwa 3 n/o, okrągły M12, IP67 odległość przełączania 8 mm, do zastosowań PSEN ix1, opakowanie jednostkowe = 1 szt. z aktuatorem, kodowanym z 5 m przewodem (PUR). 506221
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Magnetyczny wyłącznik bezpieczeństwa 3 n/o, okrągły M12, IP67 odległość przełączania 8 mm, do zastosowań PSEN ix1, opakowanie jednostkowe = 1 szt. z aktuatorem, kodowanym z 5 m przewodem (PUR). 506221
Bezstykowy wyłącznik magnetyczny do monitorowania osłon i pozycji maszyn
Magnetyczny wyłącznik bezpieczeństwa w okrągłej obudowie M12 zapewnia bezstykowe monitorowanie ruchomych osłon, klap, pokrywek i pozycji maszyn. Działa na zasadzie czujnika magnetycznego, co eliminuje mechaniczne zużycie styków i ogranicza konieczność regulacji w czasie eksploatacji. Trzy styki normalnie otwarte n/o pozwalają na bezpośrednie przekazanie sygnału bezpieczeństwa do urządzeń oceny. Konstrukcja przeznaczona jest do współpracy z systemami PSEN ix1 firmy Pilz.
Wyłącznik pracuje w zasilaniu DC i jest dostarczany z kodowanym aktuatorem M12 oraz przewodem PUR o długości 5 m. Przewód PUR zapewnia odporność na ścieranie i działanie olejów, co jest istotne w warunkach przemysłowych. Całość jest kompaktowa: szerokość 12 mm, wysokość 11 mm, długość 59,1 mm, co ułatwia montaż w ciasnych przestrzeniach obudów maszyn.
Budowa, warunki pracy i trwałość
Obudowa okrągła M12 umożliwia szybki montaż na maszynie. Znamionowa odległość przełączania wynosi 8 mm, a strefa działania to 0,5 mm, co daje powtarzalne przełączanie przy niewielkim wychyleniu aktuatora. Zakres temperatur pracy od -25 °C do 70 °C pozwala na zastosowanie w chłodnych halach i w miejscach o podwyższonej temperaturze otoczenia.
Stopień ochrony IP67 deklarowany w opisie produktu zapewnia odporność na zapylenie i zachlapanie, a w praktyce urządzenie jest stosowane w środowiskach przemysłowych z wymogiem szczelności. Masa ok. 100 g ułatwia instalację bez dodatkowych wsporników.
Zastosowanie i integracja z systemem bezpieczeństwa
Wyłącznik jest elementem serii wyłączników magnetycznych i przeznaczony do monitorowania osłon ruchomych zgodnie z EN 60947-5-3. Bezstykowa detekcja magnetyczna ogranicza zużycie mechaniczne w porównaniu z wyłącznikami krańcowymi mechanicznymi i wspiera niezawodną integrację z kompatybilnymi urządzeniami oceny Pilz.
Dzięki kodowanemu aktuatorowi M12 dostarczanemu w opakowaniu jednostkowym, montaż jest gotowy do pracy po podłączeniu przewodu 5 m PUR. Trzy styki n/o umożliwiają podłączenie do modułów PSEN ix1.
