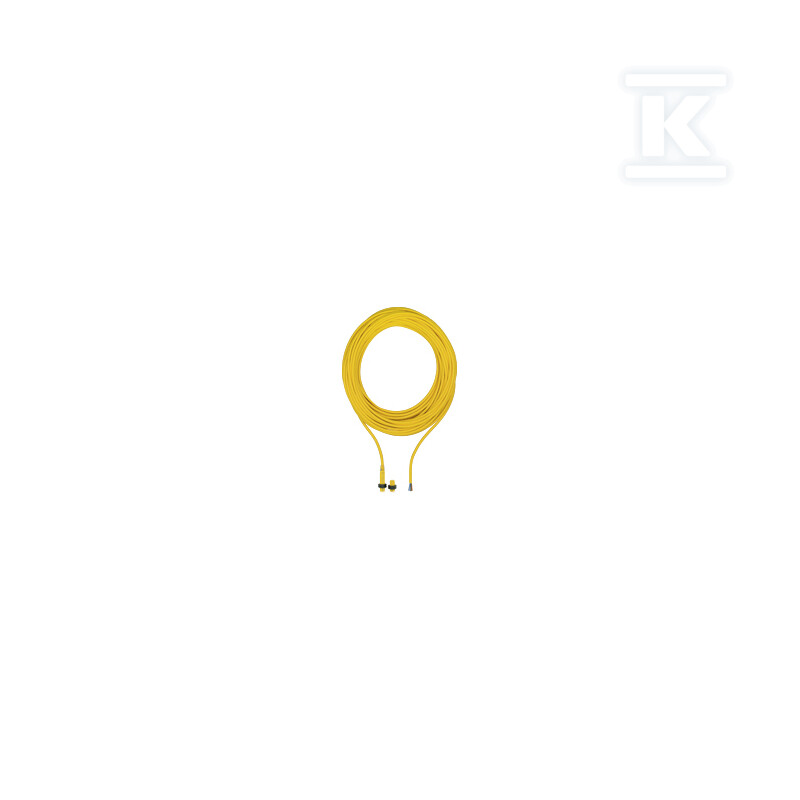

Magnetyczny wyłącznik bezpieczeństwa 3 n/o, okrągły M12, IP67 odległość przełączania 8 mm, do zastosowań PSEN ix1, opakowanie jednostkowe = 1 szt. z aktuatorem, kodowanym z 10 m przewodem (PUR). 506223

Magnetyczny wyłącznik bezpieczeństwa do aplikacji PSEN ix1 z kodowanym aktorem M12

Magnetyczny wyłącznik bezpieczeństwa w okrągłej obudowie M12 zapewnia bezstykowe zabezpieczenie stref dostępu i ruchomych elementów maszyn w systemach PSEN ix1. Trzy styki n/o, zasada działania magnetyczna oraz kodowanie niskiego poziomu wg ISO 14119 pozwalają na niezawodną sygnalizację obecności aktora bez mechanicznego zużycia styków. Zestaw dostarczany jest jako jednostka z kodowanym aktorem PSEN ma1.3-08 i 10 m przewodem PUR, co skraca czas uruchomienia i eliminuje potrzebę doboru dodatkowych elementów.

Budowa mechaniczna i instalacja

Kompaktowa forma czujnika ułatwia montaż w ciasnych przestrzeniach obudów maszyn. Wymiary 12 mm szerokości, 11 mm wysokości i 59,2 mm długości pozwalają na zabudowę w miejscach o ograniczonej przestrzeni. Czujnik nadaje się do montażu wpustowego, zgodnie z instrukcją instalacji, a górna część obudowy wykonana jest z PBT.

Połączenie realizowane jest przewodem o długości 10 m typu LiY11Y 6 x 0,25 mm2 zakończonym kodowanym złączem M12, co zapewnia odporność na warunki przemysłowe i elastyczność prowadzenia instalacji. Masa netto 371 g i masa brutto 380 g ułatwiają planowanie transportu i montażu. Możliwość szeregowego łączenia czujników upraszcza budowę rozbudowanych obwodów bezpieczeństwa.

Parametry elektryczne i warunki pracy

Urządzenie pracuje przy napięciu zasilania 24 V DC, z napięciem przełączania 24 V. Trzy styki normalnie otwarte realizują sygnalizację bezpieczeństwa, a klasyfikacja PDDB wg EN 60947-5-3 potwierdza przeznaczenie do obwodów bezpieczeństwa.

Odległość przełączania wynosi 8 mm, a strefa działania 0,5 mm zapewnia precyzyjną detekcję aktora przy zachowaniu tolerancji montażowych. Zakres temperatur pracy od -25 °C do 70 °C oraz odporność na udary 30 g pozwalają na stabilną pracę w typowych warunkach przemysłowych. Złącze i obudowa oferują ochronę IP65, a deklarowana klasa szczelności to IP67, co ogranicza wpływ pyłu i wilgoci.

Zastosowanie i zgodność z normami

Wyłącznik przeznaczony jest do zastosowań z systemami PSEN ix1, gdzie wymagana jest niezawodna, bezstykowa detekcja pozycji z niskim poziomem kodowania. Zasada magnetyczna eliminuje zużycie mechaniczne, a możliwość montażu wpustowego zwiększa elastyczność integracji z bramami, osłonami i elementami ruchomymi.

Niskie kodowanie wg ISO 14119 ogranicza ryzyko przypadkowego zadziałania, a zgodność z EN 60947-5-3 PDDB wspiera projektowanie obwodów spełniających wymagania bezpieczeństwa maszyn.
