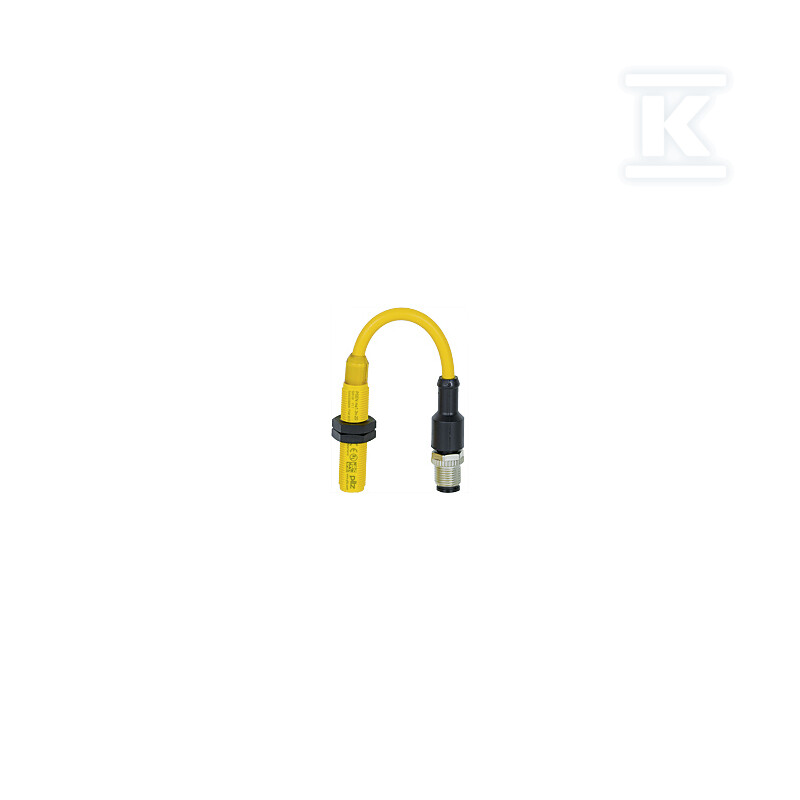

Magnetyczny wyłącznik bezpieczeństwa 3 n/o, 5-pinowe złącze zewnętrzne, okrągłe M12, IP67, opakowanie jednostkowe = 1 szt. bez aktuatora, certyfikaty (TÜV, EAC, UL).” 526128

Bezstykowy wyłącznik bezpieczeństwa magnetyczny do aplikacji maszynowych

Bezdotykowy wyłącznik bezpieczeństwa magnetyczny 526128 zapewnia sygnalizację położenia bez mechanicznego styku. Trzy styki zwierne n/o współpracują z zewnętrznym złączem okrągłym M12 5-pin męskim, co upraszcza okablowanie w szafach sterowniczych i na obudowach maszyn. Urządzenie dostarczane jest bez aktuatora, w opakowaniu jednostkowym 1 szt., z diodą LED informującą o stanie pracy.

Budowa i montaż

Konstrukcja okrągła M12 pozwala na szybkie podłączenie wtykowe i stabilne mocowanie w standardowych gniazdach przemysłowych. Głębokość / długość czujnika wynosi 59,1 mm, a masa brutto to ok. 48 g, co ułatwia montaż na lekkich osłonach i drzwiach maszyn. Złącze 5-polowe męskie M12 zapewnia jednoznaczne przyporządkowanie przewodów przy napięciu łączeniowym 24 V DC. Wbudowane wyświetlanie stanu z LED pozwala na szybką kontrolę działania bez dodatkowych narzędzi.

Parametry pracy i bezpieczeństwo

Zasada działania magnetyczna eliminuje zużycie mechaniczne i opóźnienia związane z kontaktem fizycznym. Strefa działania wynosi 0,5 mm, co daje precyzyjną detekcję zbliżenia aktuatora przy zachowaniu tolerancji montażowych. Zakres temperatury otoczenia -25 ... 70 °C umożliwia pracę w chłodnych halach i w miejscach o podwyższonej temperaturze. Stopień ochrony obudowy podawany w danych ETIM to IP65, w materiałach katalogowych producenta jako IP67, co przekłada się na odporność na zapylenie i zachlapanie w warunkach przemysłowych. Napięcie łączeniowe DC i trzy niezależne styki zwierne pozwalają na budowę redundanckich obwodów bezpieczeństwa.

Certyfikaty TÜV, EAC, UL, CE oraz listing cUL potwierdzają zgodność z wymaganiami bezpieczeństwa maszyn i ułatwiają dopuszczenie instalacji w różnych regionach. Wersja produktu 1.0 jest aktywna w ofercie producenta PILZ.

Zastosowanie w systemach bezpieczeństwa

Dzięki małej strefie działania i szybkiemu podłączeniu M12 nadaje się do modernizacji istniejących obudów oraz do nowych projektów z kategorią bezpieczeństwa. Brak części mechanicznych w torze detekcji ogranicza konieczność konserwacji i wydłuża okres bezawaryjnej pracy w cyklach ciągłych.
