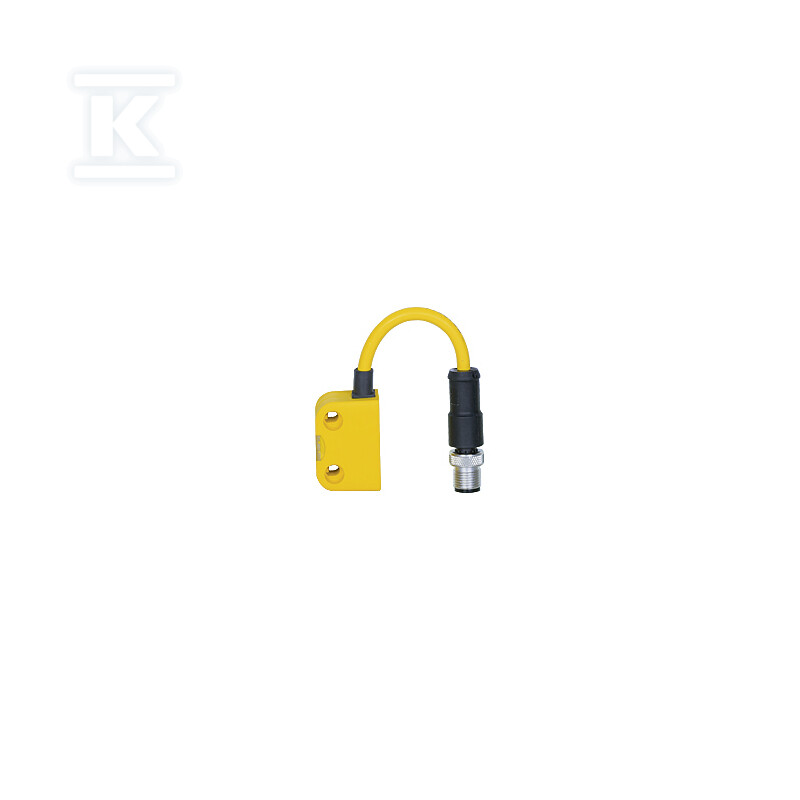

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 1 styk pomocniczy n/o, 8-stykowe złącze zewnętrzne M12, obudowa kwadratowa, LED, IP67, odległość przełączania zależna od aktuatora, wysokość18 mm, opakowanie jednostkowe = 1 czujnik. 506314

od 1 szt.372,85 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY083
Indeks producenta:506314
EAN:4046548066029
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość czujnika: 18 mm
Rodzaj konstrukcji obudowy: Prostopadłościan
Rodzaj napięcia: DC
Stopień ochrony (IP): IP65
Strefa działania: 22 mm
Szerokość czujnika: 26.4 mm
Temperatura otoczenia: -10 ... 55 °C
Wysokość czujnika: 37 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,037 m / 0,0264 m / 0,018 m / 0,035 kg
Kod celny:85365019

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 1 styk pomocniczy n/o, 8-stykowe złącze zewnętrzne M12, obudowa kwadratowa, LED, IP67, odległość przełączania zależna od aktuatora, wysokość18 mm, opakowanie jednostkowe = 1 czujnik. 506314

Magnetyczny wyłącznik bezpieczeństwa z 8-pinowym złączem M12 i sygnalizacją LED

Kompaktowy magnetyczny wyłącznik bezpieczeństwa w kwadratowej obudowie prostopadłościennej przeznaczony do zabezpieczania maszyn i osłon. Działa na zasadzie czujnika magnetycznego z dwoma stycznymi zwiernymi N/O oraz jednym stykiem sygnalizacyjnym N/O. Odległość przełączania jest zależna od zastosowanego aktuatora, a sygnalizacja stanu pracy odbywa się za pomocą wbudowanej diody LED. Konstrukcja o głębokości 18 mm pozwala na montaż w miejscach o ograniczonej przestrzeni, przy zachowaniu pełnej funkcjonalności w obwodach bezpieczeństwa 24 V DC.

Konstrukcja i materiały

Obudowa wykonana jest z tworzywa PBT. Wymiary czujnika to szerokość 26,4 mm, wysokość 37 mm i głębokość 18 mm, przy masie netto 35 g i masie brutto 60 g. Taki rozmiar ułatwia instalację w szafach sterowniczych i na obudowach maszyn bez konieczności dużych wnęk montażowych. Stopień ochrony IP65 i IP67 zapewnia odporność na zapylenie i zachlapanie, co przekłada się na stabilną pracę w warunkach przemysłowych. Wbudowana dioda LED daje szybki odczyt stanu przełączenia bez dodatkowych wskaźników.

Parametry pracy i zabezpieczenia

Urządzenie pracuje w napięciu 24 V DC i jest przeznaczone do pracy w temperaturze otoczenia od -10 ... 55 °C. Zapewnia pewny punkt załączenia przy pewna odległość przełączania 10,0 mm oraz pewne zwolnienie przy pewna odległość zwolnienia 22,0 mm, co odpowiada strefie działania 22,0 mm podanej w danych ETIM. Zasada działania magnetyczna eliminuje elementy mechaniczne w torze przełączania, ograniczając zużycie i potrzebę konserwacji. Certyfikaty CE, EAC oraz TÜV potwierdzają zgodność z wymaganiami bezpieczeństwa maszyn.

Montaż i podłączenie

Połączenie realizowane jest przez zewnętrzne złącze M12 8-pin męskie, co umożliwia szybkie i pewne okablowanie w systemach z magistralą bezpieczeństwa. Tryb pracy pojedyncze połączenie upraszcza integrację z kontrolerami bezpieczeństwa. Płaska powierzchnia montażowa ułatwia pozycjonowanie względem aktuatora. Opakowanie jednostkowe zawiera 1 czujnik.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
