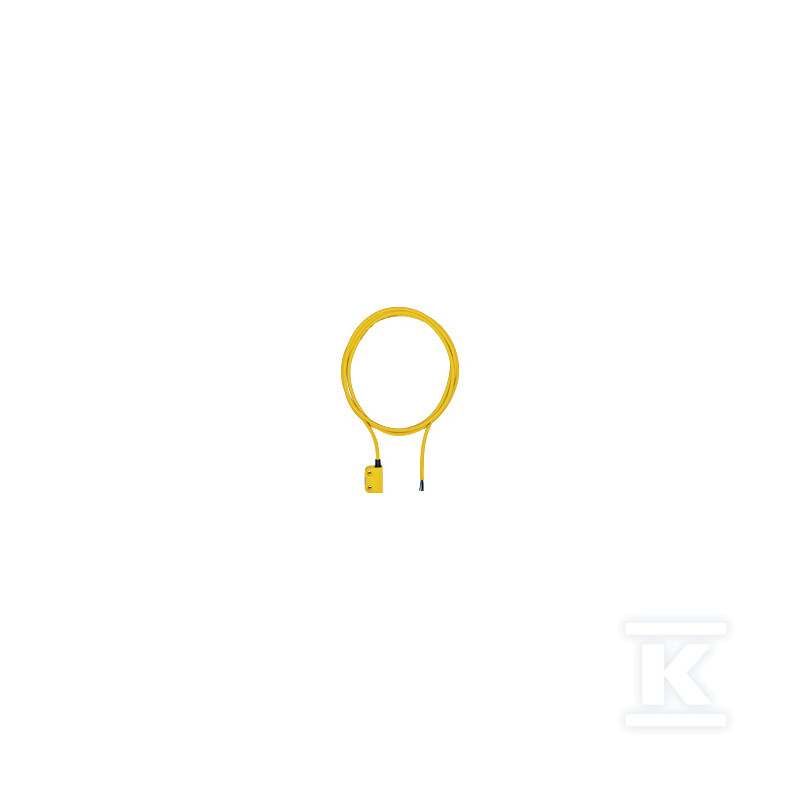

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, obudowa kwadratowa, IP6K9K, odległość przełączania zależna od aktuatora, wysokość 18 mm, opakowanie jednostkowe = 1 czujnik, z przewodem 5 m (PUR). 506302

Magnetyczny wyłącznik bezpieczeństwa z obudową prostokątną i przewodem PUR

Magnetyczny wyłącznik bezpieczeństwa z dwoma stykami zwiernymi n/o przeznaczony jest do sygnalizacji położenia osłon i elementów ruchomych w instalacjach wymagających funkcji bezpieczeństwa. Zasilanie DC oraz kompaktowa obudowa prostokątna pozwalają na montaż w ograniczonej przestrzeni maszyn i urządzeń przemysłowych. Wersja z przewodem 5 m z powłoką PUR ułatwia podłączenie bez dodatkowych złączy w środowiskach narażonych na ścieranie i działanie czynników chemicznych.

Budowa i wykonanie

Obudowa ma formę prostopadłościanu o wymiarach 26,4 mm szerokości, 37 mm wysokości i 18 mm długości, co daje bardzo płaski profil montażowy. Konstrukcja jest odporna na czyszczenie ciśnieniowe, deklarowana jako IP6K9K, a w danych ETIM podawany jest stopień ochrony IP67. Wyłącznik dostarczany jest jako pojedynczy czujnik z przewodem 5 m w wykonaniu PUR. Taki układ ogranicza liczbę połączeń w polu i skraca czas instalacji.

• obudowa prostokątna o płaskim profilu 18 mm
• przewód 5 m PUR do bezpośredniego podłączenia
• dwa styki n/o w konfiguracji magnetycznej
• odporność na czyszczenie ciśnieniowe IP6K9K

Zastosowanie i montaż

Urządzenie pracuje z odległością przełączania zależną od zastosowanego aktuatora, co daje elastyczność w doborze zakresu działania. Deklarowana strefa działania wynosi 12,0 mm. Magnetyczna zasada działania eliminuje bezpośredni kontakt mechaniczny, co ogranicza zużycie i ułatwia montaż bez precyzyjnego centrowania.

• przełączanie bezstykowe na bazie magnesu
• strefa działania 12,0 mm
• montaż w ograniczonej przestrzeni dzięki płaskiej budowie

Parametry pracy i warunki środowiskowe

Czujnik przeznaczony jest do pracy w temperaturze otoczenia od -10 do 55 °C, co obejmuje typowe warunki hali produkcyjnej i montażu maszyn. Znamionowy rodzaj napięcia to DC. Praca w podanym zakresie temperaturowym zapewnia stabilność sygnału w instalacjach z okresowymi zmianami temperatury. Prosta budowa i brak ruchomych części stykowych sprzyja długiej żywotności w zastosowaniach z częstym cyklem załączania.
