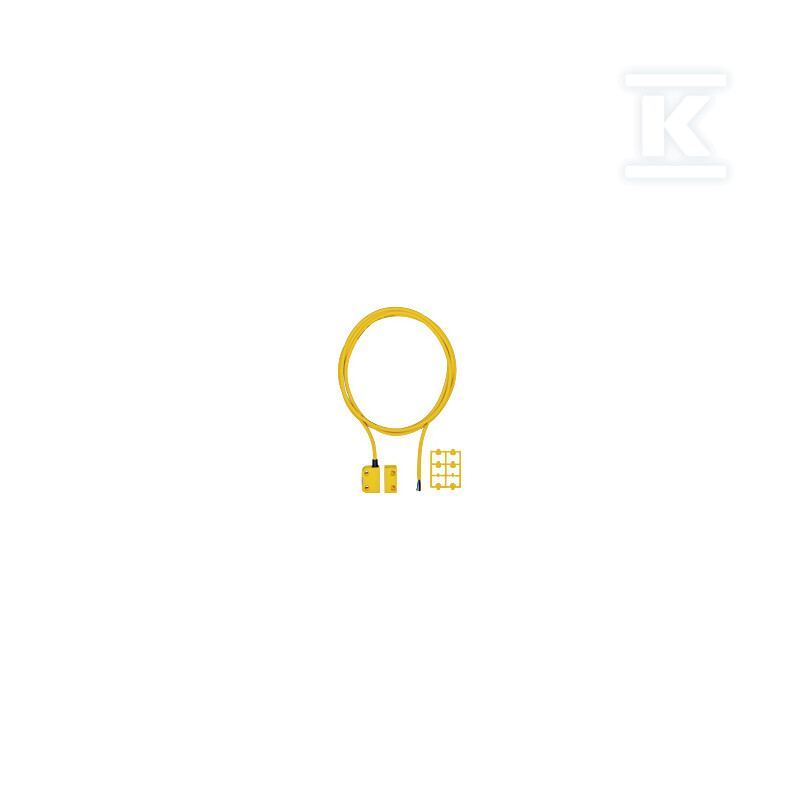

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, konstrukcja kwadratowa, IP6K9K, odległość przełączania 10 mm, przewód 5 m, wysokość 18 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506322
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Magnetyczny wyłącznik bezpieczeństwa 2 n/o, konstrukcja kwadratowa, IP6K9K, odległość przełączania 10 mm, przewód 5 m, wysokość 18 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506322
Bezpieczny monitoring osłon i pozycji bez kontaktu mechanicznego
Magnetyczny wyłącznik bezpieczeństwa z serii PSEN ma1.4 zapewnia bezstykową kontrolę ruchomych osłon, klap i pozycji maszyn. Zasada działania oparta na czujniku magnetycznym eliminuje zużycie mechaniczne styków, co przekłada się na stabilną pracę w warunkach przemysłowych i prostą integrację z urządzeniami oceny Pilz. Kwadratowa obudowa z tworzywa PBT i przewód o długości 5 m pozwalają na szybki montaż w ograniczonej przestrzeni, a brak diody LED utrzymuje prosty, odporny na zabrudzenia wygląd.
Budowa i materiały
Obudowa prostopadłościenna wykonana jest z polibutylenu tereftalanu, co daje dobrą odporność mechaniczną i chemiczną przy niewielkiej masie netto ok. 198 g. Wymiary 37 mm wysokości, 26,4 mm szerokości i 18 mm głębokości umożliwiają montaż w ciasnych wnękach. Stopień ochrony IP6K9K oraz deklarowana odporność IP67/IP69 sprawiają, że urządzenie znosi mycie wysokociśnieniowe i silne zabrudzenia. Połączenie elektryczne realizowane jest przewodem 5 m, a w opakowaniu jednostkowym znajduje się czujnik z aktuatorem.
Parametry pracy i montaż
Wyłącznik pracuje w napięciu 24 V DC i ma dwa styki zwierne N/O. Zapewniona odległość załączenia wynosi 10 mm, a pewnego zwolnienia 22 mm, co daje wyraźny margines bezpieczeństwa przy monitorowaniu osłon. Zakres temperatur pracy od -10 °C do 55 °C pokrywa typowe warunki hali produkcyjnej. Zasada magnetyczna oznacza brak części ruchomych po stronie czujnika, a tryb pojedynczego połączenia upraszcza okablowanie. Brak wskaźnika LED ogranicza punkty awaryjne i ułatwia czyszczenie.
Zastosowanie i zgodność
Rozwiązanie jest przeznaczone do monitorowania drzwi ochronnych, pokryw i pozycji zgodnie z EN 60947-5-3. Dzięki bezstykowej detekcji nadaje się do aplikacji, w których wymagana jest wysoka niezawodność i odporność na pył oraz wodę. Certyfikaty CE, cULus Listed, EAC oraz TÜV potwierdzają zgodność z wymaganiami rynkowymi. Kompatybilność z kompatybilnymi urządzeniami oceny Pilz pozwala na budowę kompletnego łańcucha bezpieczeństwa bez dodatkowych adapterów.
