Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 1 styk pomocniczy n/o, obudowa kwadratowa LED, IP6K9K, odległość przełączania zależna od aktuatora, wysokość 18mm, opakowanie jednostkowe = 1 czujnik z przewodem 5 m (PUR). 506304

Magnetyczny wyłącznik bezpieczeństwa z sygnalizacją LED do zastosowań maszynowych

Bezstykowy czujnik bezpieczeństwa magnetycznego w kwadratowej obudowie o wysokości konstrukcyjnej 18 mm. Zapewnia dwa styki robocze N/O oraz jeden styk sygnałowy N/O, z wbudowaną diodą LED informującą o stanie przełączenia. Przeznaczony do pracy w obwodach DC 24 V, z pojedynczym połączeniem i przewodem PUR o długości 5 m. Odległość przełączania jest zależna od zastosowanego aktuatora, co pozwala na dopasowanie do konkretnej konstrukcji maszyny.

Konstrukcja i materiały

Obudowa prostopadłościenna wykonana z PBT, o wymiarach szerokość 26,4 mm, wysokość 37 mm i głębokość 18 mm. Kompaktowy kształt ułatwia montaż w ograniczonej przestrzeni. Masa netto czujnika to ok. 220 g, masa brutto ok. 240 g. Wskaźnik stanu z diodą LED umożliwia szybką kontrolę pracy bez dodatkowych narzędzi.

Parametry pracy i bezpieczeństwo

Zasada działania magnetyczna zapewnia bezkontaktowe przełączanie. Znamionowe napięcie przełączania 24 V DC. Gwarantowana odległość załączenia 3,0 mm, gwarantowana odległość wyłączenia 12,0 mm. Zakres temperatur pracy od -10 °C do 55 °C. Stopień ochrony obudowy IP67 oraz odporność na mycie wysokociśnieniowe IP69K, co pozwala na zastosowanie w środowiskach przemysłowych narażonych na zabrudzenia i czyszczenie. Strefa działania 12,0 mm.

Zastosowanie i montaż

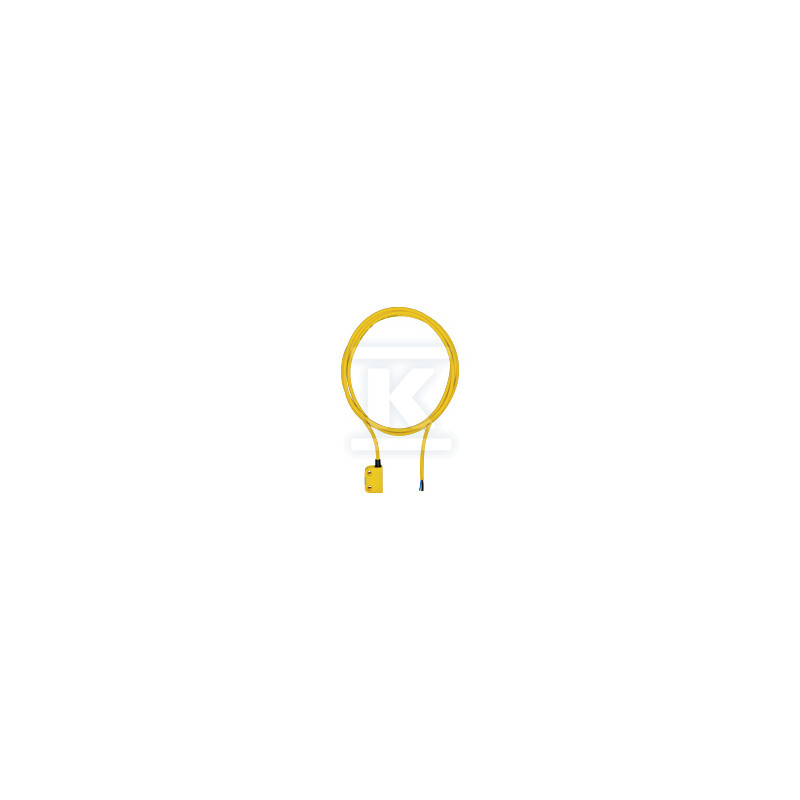

Dostawa jako jednostkowy czujnik z przewodem 5 m PUR, gotowy do podłączenia w układzie pojedynczego połączenia. Certyfikaty CE, cULus Listed, EAC oraz TÜV potwierdzają zgodność z wymaganiami bezpieczeństwa maszyn. Konstrukcja kwadratowa i niska wysokość montażowa 18 mm ułatwiają integrację z osłonami i elementami sterującymi.
