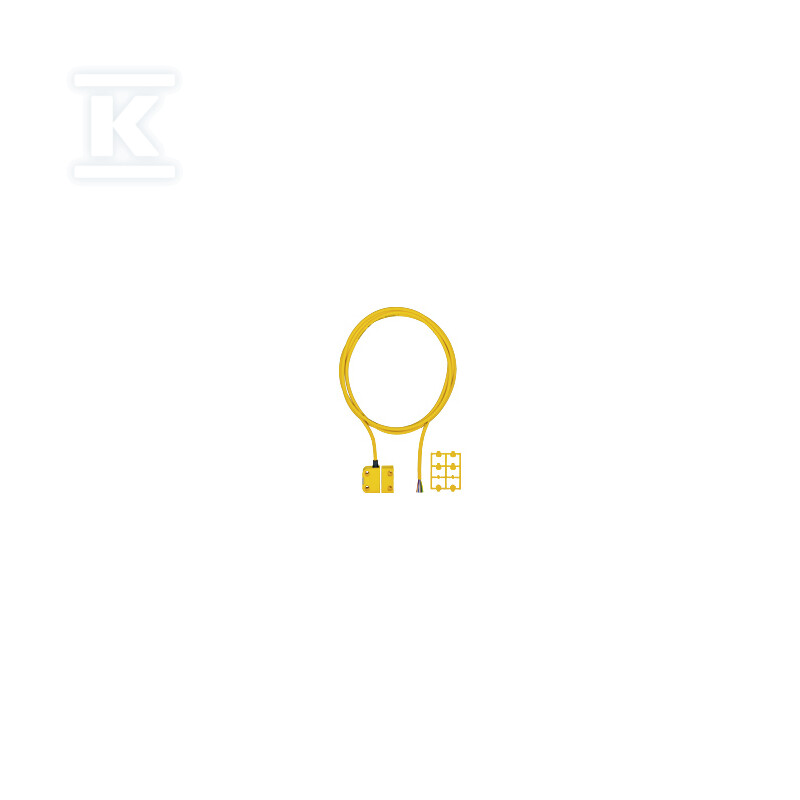

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, styk pomocniczy n/o, konstrukcja kwadratowa LED, IP6K9K, odległość przełączania 10 mm, przewód 5 m, wysokość 18mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506326

od 1 szt.400,81 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY091
Indeks producenta:506326
EAN:4046548060416
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość czujnika: 18 mm
Rodzaj konstrukcji obudowy: Prostopadłościan
Rodzaj napięcia: DC
Stopień ochrony (IP): IP67
Strefa działania: 22 mm
Szerokość czujnika: 26.4 mm
Temperatura otoczenia: -10 ... 55 °C
Wysokość czujnika: 37 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,037 m / 0,0264 m / 0,018 m / 0,238 kg
Kod celny:85365019

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, styk pomocniczy n/o, konstrukcja kwadratowa LED, IP6K9K, odległość przełączania 10 mm, przewód 5 m, wysokość 18mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506326

Bezstykowy wyłącznik bezpieczeństwa magnetyczny do zastosowań w środowiskach wymagających higieny i odporności

Czujnik magnetyczny z bezstykową zasadą działania przeznaczony do zabezpieczania maszyn tam, gdzie potrzebna jest odporność na zabrudzenia, mycie ciśnieniowe i ograniczona przestrzeń montażowa. Wersja z kwadratową obudową, wskaźnikiem LED i przewodem 5 m łączy dwa styki bezpieczeństwa normalnie otwarte z dodatkowym stykiem pomocniczym n/o. Jednostka dostarczana jest jako komplet czujnik z aktuatorem.

Konstrukcja pozwala na montaż wpuszczany po uwzględnieniu wskazówek producenta, a kierunki podejścia i podłączenia ułatwiają szybki montaż w ograniczonej przestrzeni. Niskie zużycie mechaniczne wynika z braku elementów stykowych w polu magnetycznym, co przekłada się na długą żywotność w pracy ciągłej.

Konstrukcja kompaktowa i montaż

Obudowa prostopadłościenna ma wymiary 26,4 mm szerokości, 37 mm wysokości i 18 mm głębokości. Górna część obudowy wykonana jest z PBT, a całość jest w pełni zakapsułkowana. Stopień ochrony IP67 oraz odporność na mycie ciśnieniowe IP69K sprawiają, że urządzenie nadaje się do środowisk z ciężkim zabrudzeniem i reżimami higienicznymi.

Połączenie realizowane jest przewodem 5 m typu LiY11Y 8 x 0,14 mm2. Przewód i złącze umożliwiają montaż w różnych kierunkach podejścia. Wskaźnik stanu LED pozwala na szybką weryfikację pracy bez dodatkowych narzędzi. Masa brutto zestawu wynosi ok. 0,256 kg, co ułatwia instalację na lekkich osłonach.

  • montaż wpuszczany możliwy po zachowaniu zaleceń montażowych
  • kompaktowe gabaryty oszczędzają miejsce na bramach i osłonach
  • odporność na wstrząsy i wibracje, brak elementów mechanicznie zużywających się

Zasada działania i parametry elektryczne

Zasada działania magnetyczna zapewnia bezstykowe przełączanie. Znamionowe napięcie zasilania to 24 V DC, napięcie przełączania 24 V. Układ zawiera 2 styki bezpieczeństwa n/o oraz 1 styk pomocniczy n/o w konfiguracji DPST-NO.

Odległość przełączania deklarowana dla pary czujnik-aktuator to 10 mm, co w praktyce daje pewny sygnał przy zachowaniu bezpiecznej szczeliny. Czas odpowiedzi wynosi ok. 2 ms. Klasa kodowania zgodna z ISO 14119 ogranicza ryzyko manipulacji. Klasyfikacja do EN 60947-5-3 to PDDB.

Urządzenie nie jest przeznaczone do szeregowego łączenia czujników. Niskie tarcie i brak kontaktu mechanicznego czynią je niewrażliwym na pył i wilgoć, a jednocześnie odpornym na udary.

  • bezstykowa praca magnetyczna bez zużycia mechanicznego
  • sygnalizacja LED stanu przełączenia
  • pewna separacja styków bezpieczeństwa i pomocniczych

Warunki środowiskowe i certyfikaty

Praca w temperaturze otoczenia od -10 °C do 55 °C oraz wilgotności do 93 % r.h. przy 40 °C. Zgodność klimatyczna wg IEC 60068-2-30. Dopuszczalna wysokość pracy do 2000 m n.p.m. Odporność na udary 30 g. Zgodność EMC wg EN 60947-5-3.

Aprobacje: CE, UKCA, TÜV, EAC Eurasian. Zgodność RoHS i RoHS ftalany, brak substancji SVHC wg stanu na 21-01-2025. Kraj pochodzenia procesu produkcyjnego: Szwajcaria.

  • szeroki zakres temperatur dla przemysłu i logistyki
  • odporność na mycie ciśnieniowe i czyszczenie parowe
  • dokumentacja zgodna z wymaganiami bezpieczeństwa maszyn
