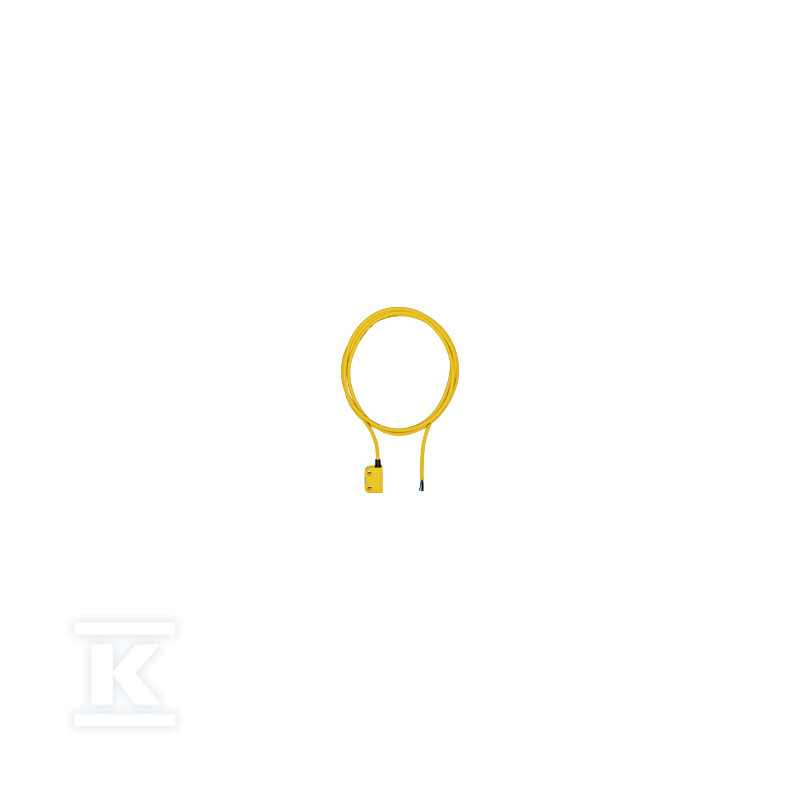

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, obudowa kwadratowa, IP6K9K, odległość przełączania zależna od aktuatora, wysokość 18 mm, do połączenia szeregowego z PSEN ix1, opakowanie jednostkowe = 1czujnik, z przewodem 5 m (PUR). 506303

Magnetyczny wyłącznik bezpieczeństwa z obudową prostokątną do zabezpieczeń maszynowych

Magnetyczny wyłącznik bezpieczeństwa z dwoma stykami normalnie otwartymi to element systemu zabezpieczeń przeznaczony do wykrywania obecności osłony lub drzwi maszyny. Działa bezmechanicznie, na zasadzie pola magnetycznego, co eliminuje zużycie styków mechanicznych i pozwala na niezawodną sygnalizację stanu zamknięcia. Przeznaczony jest do pracy w szeregu z modułem PSEN ix1, co umożliwia budowę rozbudowanych łańcuchów bezpieczeństwa bez konieczności prowadzenia dodatkowych linii sygnalizacyjnych do każdego czujnika.

Konstrukcja i wykonanie

Obudowa ma formę prostopadłościanu o kompaktowych gabarytach: szerokość 26,4 mm, wysokość 37 mm i długość 18 mm. Taki rozmiar ułatwia montaż w ciasnych wnękach obudów maszyn i przy drzwiach przesuwnych. Złącze realizowane jest przewodem o długości 5 m wykonanym z PUR, odpornym na ścieranie, oleje i typowe czynniki środowiskowe w hali produkcyjnej.

Konstrukcja jest przystosowana do trudnych warunków przemysłowych. W opisie producenta wskazywana jest odporność na mycie wysokociśnieniowe IP6K9K, a dane ETIM potwierdzają stopień ochrony IP67. Zakres pracy temperaturowy od -10 °C do 55 °C pozwala na montaż w chłodniach, lakierniach i na stanowiskach z podwyższoną temperaturą otoczenia. Zasilanie DC zapewnia kompatybilność z typowymi obwodami bezpieczeństwa 24 V DC stosowanymi w automatyce.

Zasada działania i integracja

Czujnik jest magnetyczny, a odległość przełączania zależy od zastosowanego aktuatora. Strefa działania wynosi 12,0 mm, co daje tolerancję na niedokładności montażowe i drgania mechaniczne bez utraty sygnału. Dwa styki n/o pozwalają na podłączenie w układach redundantnych lub do dwóch niezależnych obwodów sygnalizacyjnych.

Urządzenie jest dedykowane do połączenia szeregowego z PSEN ix1. Dzięki temu kolejne czujniki można łączyć w łańcuch, zmniejszając liczbę przewodów i punktów przyłączeniowych w szafie sterowniczej. Montaż jednostkowy, opakowanie 1 czujnik, ułatwia uzupełnianie zapasów i wymianę w terenie.

Zastosowanie i montaż

Rozwiązanie sprawdza się tam, gdzie wymagana jest odporna na zabrudzenia i mycie obudowa oraz szybki montaż bez regulacji mechanicznej.

• montaż na płaskiej powierzchni dzięki niskiej długości 18 mm
• przewód 5 m PUR ogranicza potrzebę dodatkowych przedłużeń
• praca w szeregu z PSEN ix1 upraszcza okablowanie
• strefa działania 12,0 mm toleruje luz mechaniczny
• zakres -10 ... 55 °C umożliwia pracę w nieogrzewanych halach

Czujnik współpracuje z dedykowanym aktuatorem magnetycznym, a jego bezdotykowa praca wydłuża żywotność w porównaniu z wyłącznikami mechanicznymi.
