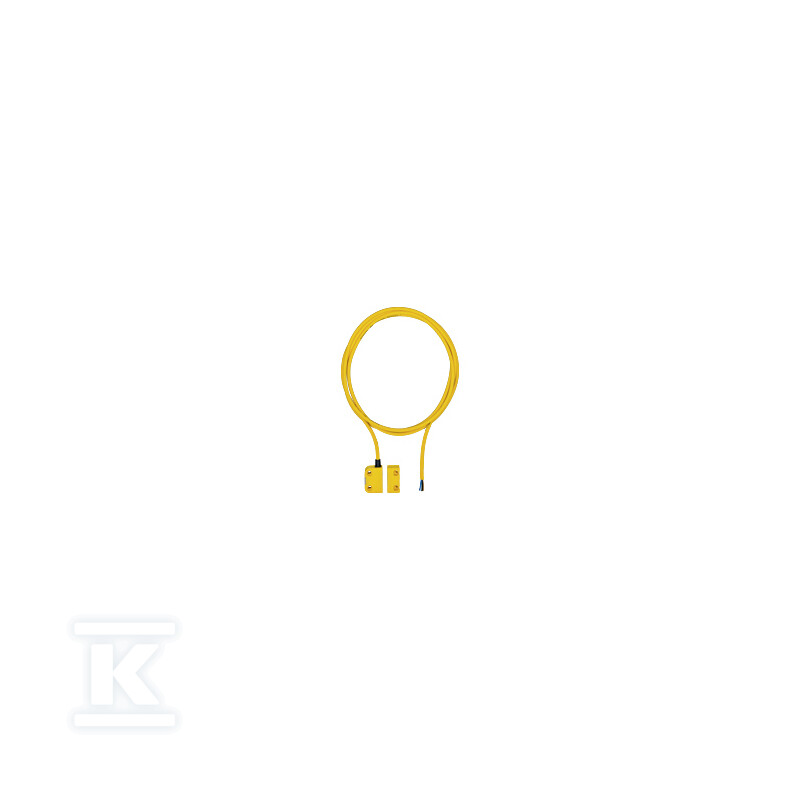

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, obudowa kwadratowa, IP6K9K, odległość przełączania 3 mm, przewód 5 m, wysokość 18 mm, do połączenia szeregowego z PSEN ix1, opakowanie jednostkowe = 1czujnik, z aktuatorem. 506321

Magnetyczny wyłącznik bezpieczeństwa z obudową kwadratową do połączenia szeregowego z PSEN ix1

Magnetyczny wyłącznik bezpieczeństwa 2 n/o w kwadratowej obudowie prostopadłościennej przeznaczony jest do zabezpieczeń dostępu do stref niebezpiecznych maszyn i urządzeń. Rozwiązanie współpracuje szeregowo z modułem PSEN ix1, co pozwala na budowę rozbudowanych łańcuchów bezpieczeństwa bez konieczności prowadzenia dodatkowej wiązki sygnałowej do każdego czujnika. Dostarczany jest z aktuatorem, w opakowaniu jednostkowym 1 czujnik, z przewodem o długości 5 m ułatwiającym instalację w szafie sterowniczej i na obudowie maszyny.

Konstrukcja i wymiary mechaniczne

Obudowa ma formę prostopadłościanu o kompaktowych gabarytach: szerokość 26,4 mm, długość 18 mm, wysokość 37 mm. Kwadratowy kształt ułatwia montaż na płaskich powierzchniach drzwi, osłon i klap. Zintegrowany przewód 5 m ogranicza liczbę złączy w strefie zagrożonej i przyspiesza okablowanie. W zestawie znajduje się aktuator, co pozwala na natychmiastowe sprawdzenie strefy działania po montażu. Deklarowana odległość przełączania wynosi 3 mm, a strefa działania określona jest na 12,0 mm, co daje wyraźny margines dla prawidłowego zadziałania przy zamykaniu osłony.

Integracja i charakterystyka elektryczna

Wyłącznik realizuje 2 styki n/o i pracuje w układach DC. Przeznaczony jest do połączenia szeregowego z PSEN ix1, co umożliwia kaskadowe łączenie wielu czujników w jednej pętli bezpieczeństwa i upraszcza diagnostykę. Magnetyczna zasada działania eliminuje elementy mechaniczne w miejscu styku, zmniejszając zużycie i konieczność regulacji w czasie eksploatacji. Konstrukcja bezstykowa zapewnia powtarzalność przełączania przy niewielkiej odległości zadziałania.

Warunki pracy i odporność

Urządzenie pracuje w temperaturze otoczenia od -10 do 55 °C, co obejmuje typowe warunki hali produkcyjnej oraz montażu w obudowach maszyn. W danych ETIM podany jest stopień ochrony IP67, a w opisie produktu deklarowana jest odporność IP6K9K, wskazująca na wysoką odporność na zabrudzenia, pył i mycie pod wysokim ciśnieniem. Taki poziom ochrony pozwala na zastosowanie w środowiskach z obfitym osadzaniem się pyłu oraz w miejscach poddawanych czyszczeniu.
