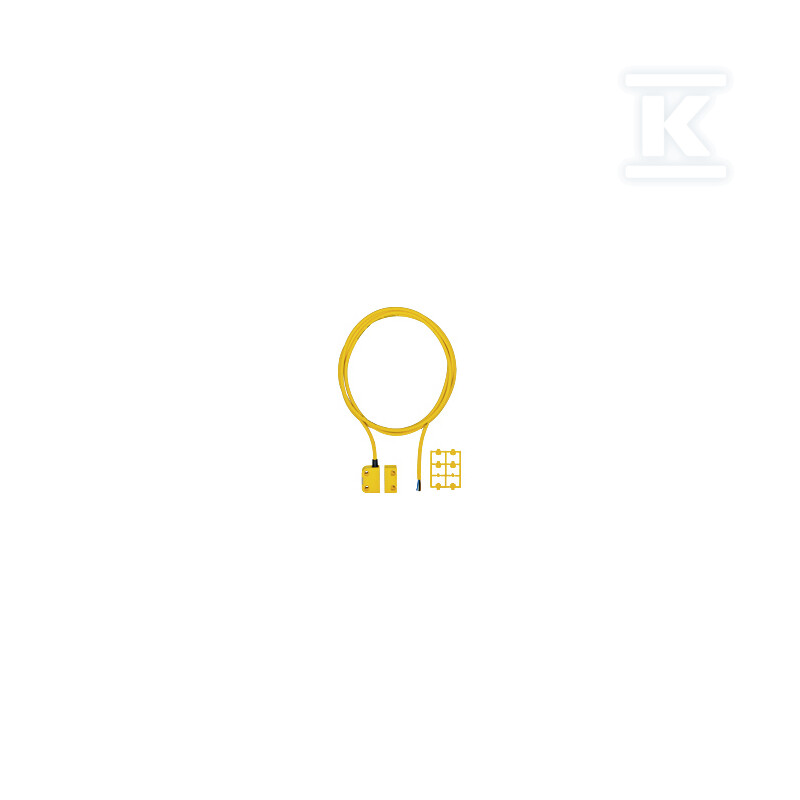

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, obudowa kwadratowa, IP6K9K, odległość przełączania 10 mm, przewód 5 m, wysokość 18 mm, do połączenia szeregowego z PSEN ix1, opakowanie jednostkowe = 1czujnik, z aktuatorem. 506323

Magnetyczny wyłącznik bezpieczeństwa PSENmag do zabezpieczeń maszyn

Magnetyczny wyłącznik bezpieczeństwa PSENmag w wersji DPST-NO z przewodem i obudową kwadratową to element systemu blokad do połączenia szeregowego z PSEN ix1. Przeznaczony jest do bezdotykowego monitorowania położenia osłon i drzwi maszyn, gdzie wymagana jest odporna na warunki przemysłowe konstrukcja oraz pewna sygnalizacja stanu otwarcia/zamknięcia. Dostarczany jest jako kompletny czujnik z aktuatorem w opakowaniu jednostkowym.

Konstrukcja mechaniczna i odporność środowiskowa

Obudowa ma formę prostopadłościanu o kompaktowych gabarytach ok. 26,4 x 37 x 18 mm i masie ok. 0,203 kg, co ułatwia montaż w ciasnych przestrzeniach obudów maszyn. Wykonanie zapewnia stopień ochrony IP6K9K, czyli odporność na pył oraz mycie strumieniem wody pod wysokim ciśnieniem i temperaturą, typową dla linii czyszczonych parą.

Zakres temperatury pracy -10 ... 55 °C pozwala na stabilną pracę w chłodnych halach produkcyjnych i w miejscach o podwyższonej temperaturze otoczenia. Kwadratowa, płaska budowa czujnika sprzyja montażowi na płaskich powierzchniach osłon, a przewód o długości 5 m daje swobodę poprowadzenia okablowania bez dodatkowych przedłużeń.

Połączenie elektryczne i charakterystyka przełączania

Urządzenie pracuje w układach DC, z maksymalnym napięciem styków 24 V DC. Konfiguracja styków DPST-NO, czyli dwa niezależne styki normalnie otwarte, umożliwia podłączenie w szeregu z modułem PSEN ix1 i realizację bezpiecznego łańcucha sygnałowego.

Strefa działania wynosi 22,0 mm, a praktyczna odległość przełączania to ok. 10 mm, co daje wyraźny margines detekcji aktuatora magnetycznego i ogranicza ryzyko fałszywych sygnałów przy drganiach osłony. Połączenie kablowe zapewnia trwały, fabrycznie przygotowany tor sygnałowy bez potrzeby złączy w polu.

Zastosowanie w systemach bezpieczeństwa

Wyłącznik sprawdza się w aplikacjach wymagających niezawodnej blokady dostępu do stref niebezpiecznych. Magnetyczna zasada działania eliminuje zużycie mechaniczne styków i elementów ruchomych, a brak konieczności bezpośredniego styku zwiększa żywotność w warunkach zapylonych i wilgotnych.

Integracja z PSEN ix1 pozwala na budowę rozbudowanych obwodów bezpieczeństwa z możliwością szeregowego łączenia wielu czujników. Kompaktowa budowa, wysoka klasa szczelności i przewód 5 m ułatwiają instalatorowi szybki montaż i estetyczne poprowadzenie okablowania, a dla użytkownika końcowego przekładają się na bezobsługową pracę i wysoką dostępność maszyny.
