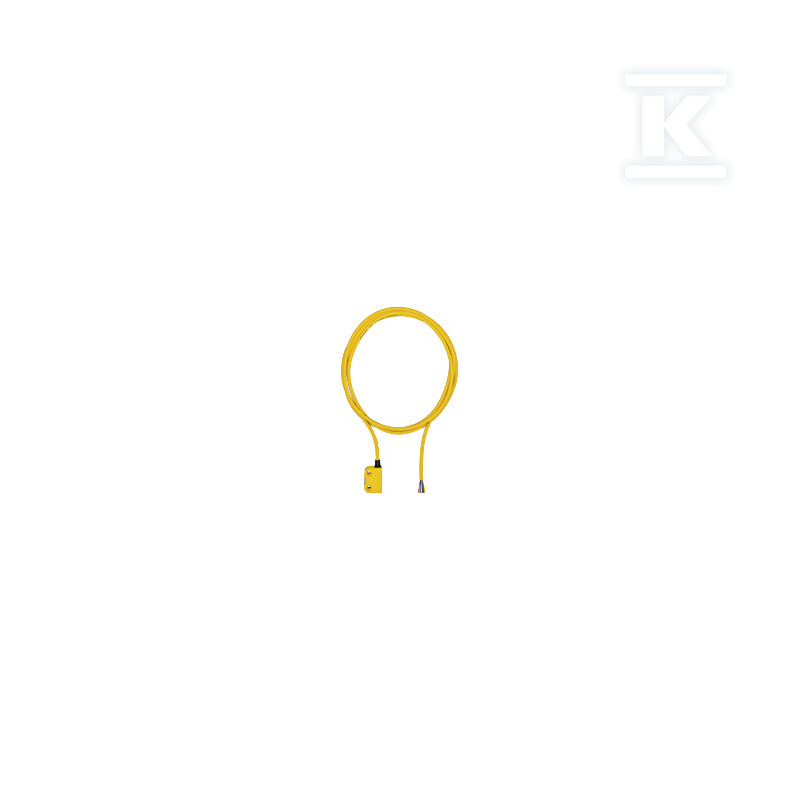

Czujnik bezpieczeństwa PSENix, obudowa kwadratowa, IP6K9K, 2 N/O + 1 N/O aux, przewód 5 m PUR, odległość przełączania zależna od aktuatora, wysokość 18 mm, połączenie szeregowe, do PSEN ix1, z aktuatorem 506305

Kompaktowy magnetyczny wyłącznik bezpieczeństwa do łączenia szeregowego z PSEN ix1

Magnetyczny wyłącznik bezpieczeństwa 506305 łączy dwa styki bezpieczeństwa N/O z dodatkowym stykiem pomocniczym N/O w kwadratowej obudowie o wysokości montażowej 18 mm. Urządzenie jest przeznaczone do pracy w szeregu z systemem PSEN ix1 i współpracuje z dedykowanym aktuatorem. Odległość przełączania zależy od aktuatora, a strefa działania wynosi około 12 mm przy wyłączaniu, przy załączaniu około 3 mm, co pozwala na pewne sygnalizowanie otwarcia osłony bez mechanicznego kontaktu.

Budowa i parametry elektryczne

Obudowa ma formę prostopadłościanu o wymiarach 37 mm wysokości, 26,4 mm szerokości i 18 mm głębokości. Górna część obudowy wykonana jest z PBT. Zasilanie to 24 V DC, napięcie przełączania 24 V. W zestawie styków znajdują się 2 N/O bezpieczeństwa oraz 1 N/O pomocniczy. Kodowanie niskie wg ISO 14119, klasyfikacja PDDB wg EN 60947-5-3. Stan pracy sygnalizuje dioda LED.

Połączenie realizowane jest przewodem 5 m PUR, co ułatwia prowadzenie instalacji w szafach i na maszynie.

Montaż i warunki pracy

Czujnik można montować wpuszczanie, zgodnie z instrukcją montażu. Stopień ochrony obudowy to IP69K i IP67, co zapewnia odporność na mycie wysokociśnieniowe i zachlapania w środowisku przemysłowym.

Zakres temperatury pracy to -10 ... 55 °C, dopuszczalna wysokość pracy do 4000 m n.p.m. Urządzenie pracuje w stopniu zanieczyszczenia 3. Spełnia wymagania wibracyjne wg EN 60947-5-2 oraz odporność na udar 30 g. Maksymalna temperatura otoczenia przy 2000 m wynosi +55 °C.

Zgodności i certyfikaty

Wyłącznik posiada aprobaty CE, UKCA, TÜV oraz EAC. Zgodność EMC potwierdzona jest wg EN 60947-5-3. Spełnia dyrektywę RoHS 2011/65/EU i 2015/863/EU bez wyjątków, a zgodność z REACH potwierdza brak substancji SVHC. Klasyfikacja ECLASS-13, ETIM-9.0.
