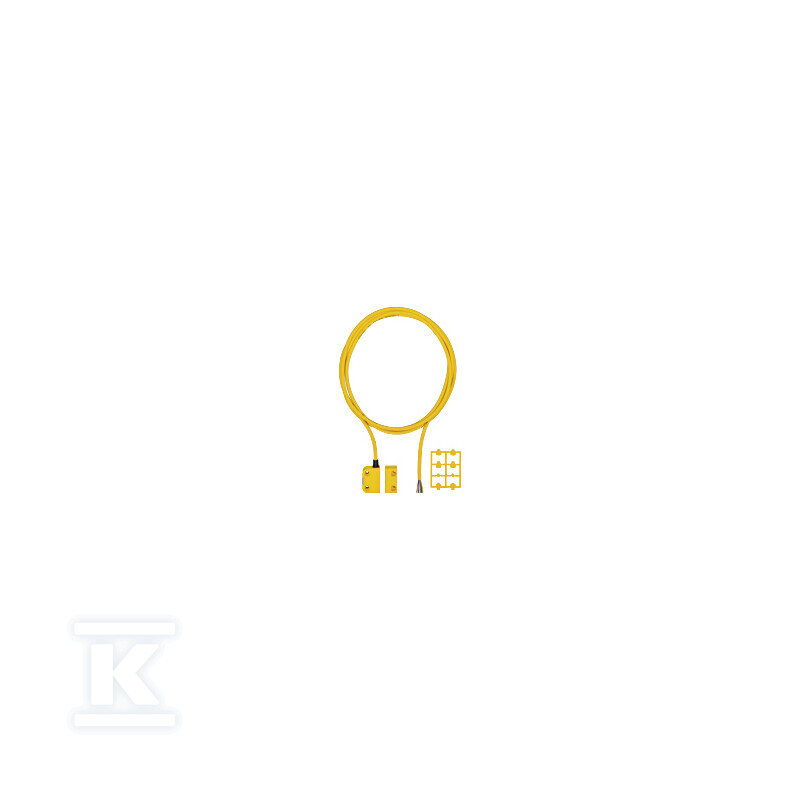

Czujnik bezpieczeństwa PSENix, obudowa kwadratowa, IP6K9K, 2 N/O + 1 N/O aux, LED, przewód 5 m, wysokość 18 mm, odległość przełączania 3 mm, połączenie szeregowe, do PSEN ix1, z aktuatorem 506325

Magnetyczny wyłącznik bezpieczeństwa z sygnalizacją LED do szeregowego połączenia z PSEN ix1

Magnetyczny czujnik bezpieczeństwa w kwadratowej obudowie przeznaczony jest do budowy łańcucha bezpieczeństwa w systemach PSEN ix1. Urządzenie realizuje dwa styki robocze N/O oraz jeden styk pomocniczy N/O, co pozwala na sygnalizację stanu i podłączenie dodatkowych obwodów sterowniczych. Wbudowana dioda LED informuje o stanie przełączenia bezpośrednio na obudowie, a 5-metrowy przewód ułatwia instalację bez konieczności stosowania dodatkowych złączy. Przeznaczenie do połączenia szeregowego sprawia, że czujnik współpracuje z innymi elementami PSEN ix1 w jednej pętli bezpieczeństwa.

Konstrukcja kompaktowa i odporność na warunki przemysłowe

Obudowa prostopadłościenna ma wymiary 26,4 mm szerokości, 37 mm wysokości i 18 mm głębokości, przy masie 236 g. Niska wysokość zabudowy 18 mm umożliwia montaż w miejscach o ograniczonej przestrzeni. Klasa ochrony IP6K9K zapewnia odporność na pył oraz na silne strumienie wody pod wysokim ciśnieniem i temperaturą. Praca w zakresie temperatur od -10 °C do 55 °C oraz zasilanie DC pozwalają na stabilne działanie w typowych halach przemysłowych bez dodatkowego osłonięcia.

• kompaktowy kształt ułatwia montaż w ciasnych wnękach
• wysoka odporność na zabrudzenia i czyszczenie ciśnieniowe
• stabilna praca w szerokim zakresie temperatur otoczenia

Sygnalizacja i połączenia elektryczne

Wyłącznik posiada dwa styki N/O w obwodzie bezpieczeństwa oraz dodatkowy styk pomocniczy N/O do sygnalizacji. Odległość przełączania wynosi 3 mm, a strefa działania sięga 12,0 mm, co daje tolerancję na niewielkie przesunięcia aktuatora i upraszcza regulację. Sygnalizacja LED pozwala monterowi szybko zweryfikować stan czujnika bez miernika. Przewód o długości 5 m zakończony jest standardowym przewodem, gotowym do podłączenia w szeregu z modułem PSEN ix1.

• 2 N/O + 1 N/O aux w jednym urządzeniu
• LED do kontroli stanu pracy
• przewód 5 m bez potrzeby dodatkowych złączy

Montaż i zastosowanie w praktyce

Dostawa obejmuje 1 czujnik z aktuatorem, gotowy do montażu. Kwadratowy kształt pozwala na szybkie wypoziomowanie i stabilne mocowanie na osłonie. Połączenie szeregowe z PSEN ix1 umożliwia budowę rozbudowanych obwodów bezpieczeństwa z jednym wyjściem do sterownika. Rozwiązanie sprawdza się przy zabezpieczaniu dostępu do stref niebezpiecznych, gdzie wymagana jest niezawodna detekcja otwarcia osłony i odporność na czynniki środowiskowe.
