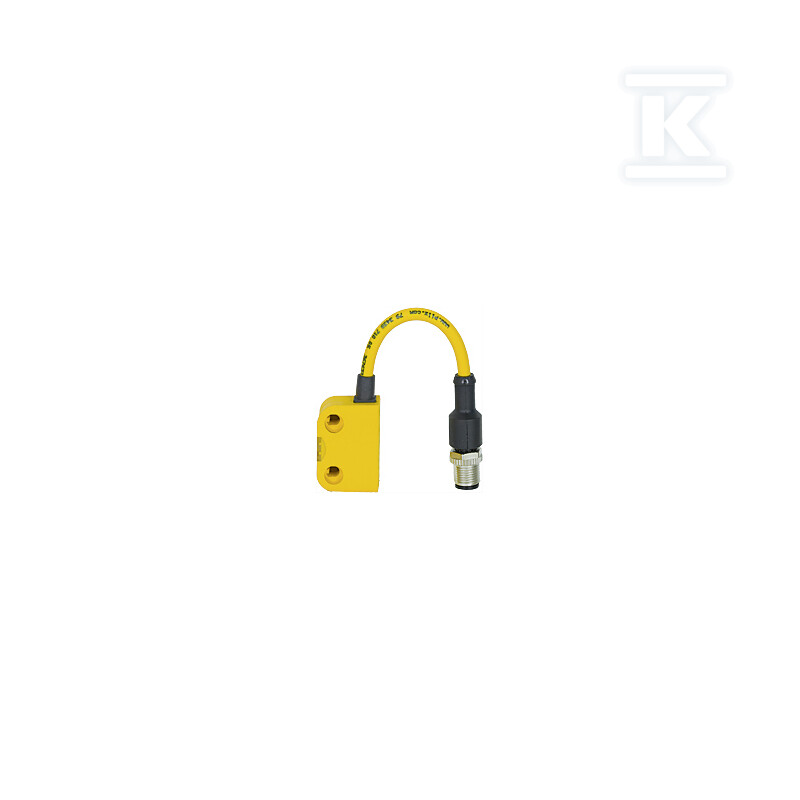

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 5-stykowe złącze zewnętrzne M12, obudowa kwadratowa, IP67, odległość przełączania zależna od aktuatora, wysokość18 mm, opakowanie jednostkowe = 1 czujnik. 506312

Magnetyczny wyłącznik bezpieczeństwa do bezkontaktowego monitorowania osłon

Magnetyczny wyłącznik bezpieczeństwa PILZ służy do monitorowania położenia osłon ochronnych w maszynach przemysłowych. Dwa styki zwierne NO współpracują z dedykowanym napędem magnetycznym i realizują bezkontaktową kontrolę otwarcia drzwi lub przepustnic, blokując uruchomienie urządzenia przy zdjętej osłonie. Prostokątna obudowa i kompaktowe gabaryty pozwalają na dyskretną integrację w miejscach o ograniczonej przestrzeni, a 5-pinowe złącze M12 umożliwia szybkie i pewne podłączenie w okablowaniu maszynowym.

Budowa i montaż w ograniczonej przestrzeni

Obudowa ma formę prostopadłościanu. W danych ETIM szerokość czujnika wynosi 26,4 mm, długość 18 mm, a wysokość czujnika 37 mm. Producent podaje wysokość montażową 18 mm, co ułatwia zabudowę w wąskich wnękach i przy prowadnicach osłon. Wykonanie prostokątne pozwala na stabilne mocowanie na płaszczyźnie osłony, a niewielkie rozmiary ograniczają ingerencję w konstrukcję maszyny. Dostawa realizowana jest jako pojedynczy czujnik.

Bezpieczeństwo i parametry pracy

Urządzenie pracuje w układach DC i jest przeznaczone do zastosowań bezpieczeństwa. Posiada dwa styki NO, co daje możliwość redundancji sygnału w prostych obwodach sterowania. Strefa działania określona w ETIM to 12,0 mm, natomiast rzeczywisty zasięg wykrywania zależy od zastosowanego aktuatora magnetycznego, co daje elastyczność konfiguracji systemu. Zakres temperatury otoczenia to -10 ... 55 °C, a urządzenie spełnia wymagania dla systemów kategorii 1 zgodnie z normą EN ISO 13849-1.

Połączenie i odporność środowiskowa

Komunikacja z sterowaniem odbywa się przez zewnętrzne 5-pinowe złącze M12. Rozwiązanie to przyspiesza instalację i ogranicza ryzyko błędnego okablowania. Obudowa zapewnia stopień ochrony IP67, czyli odporność na wnikanie pyłu oraz na działanie wody, co pozwala na pracę w warunkach zapylonych i wilgotnych typowych dla hali produkcyjnej. Konstrukcja przeznaczona jest do ciągłej pracy w środowisku przemysłowym.

Zastosowania w przemyśle

Wyłącznik sprawdza się przy monitorowaniu ruchomych osłon, drzwi serwisowych i przepustnic w maszynach pakujących, obrabiarkach oraz urządzeniach zautomatyzowanych. Bezpieczna, bezkontaktowa detekcja położenia osłony chroni personel i zapobiega nieautoryzowanemu uruchomieniu. Dzięki zależności zasięgu od aktuatora możliwe jest dopasowanie odległości przełączania do konkretnej konstrukcji osłony bez zmiany samego czujnika.
