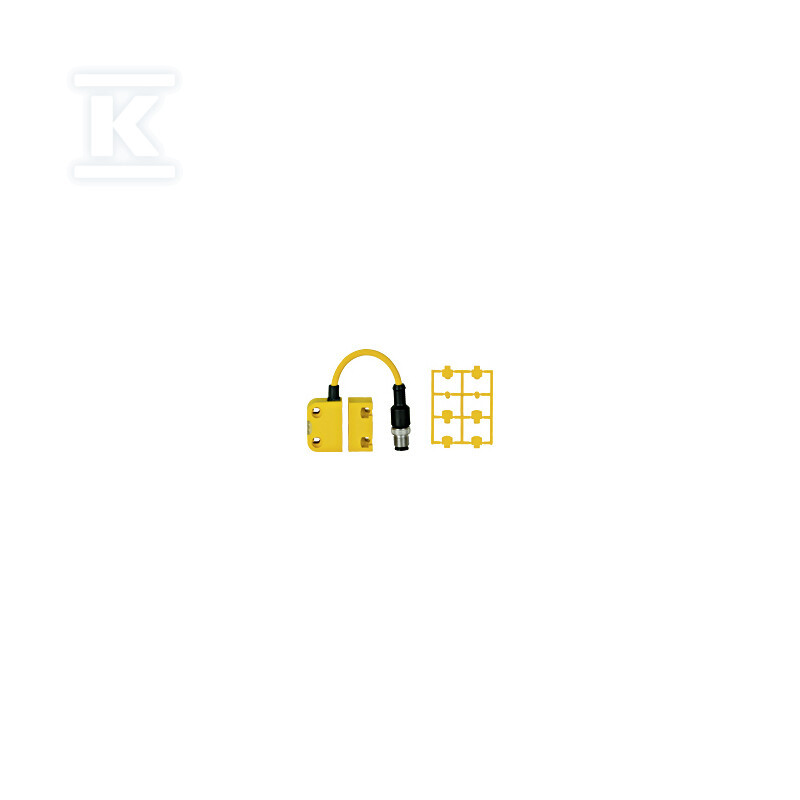

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 5-stykowe złącze zewnętrzne M12, konstrukcja kwadratowa, IP67, odległość przełączania 10 mm, wysokość 18mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506342
Magnetyczny wyłącznik bezpieczeństwa PSEN ma1.4 do zabezpieczeń dostępu
Magnetyczny wyłącznik bezpieczeństwa z serii PSEN ma1.4 to rozwiązanie do monitorowania położenia osłon i drzwi maszyn. Wersja z dwoma stykami zwiernymi NO i 5-stykowym złączem M12 umożliwia szybkie podłączenie do układów sterowania bezpieczeństwem. Urządzenie pracuje w napięciu DC do 24 V i jest przeznaczone do pracy w temperaturze od -10 ... 55 °C. W opakowaniu jednostkowym znajduje się czujnik z aktuatorem.
Konstrukcja kompaktowa i odporność środowiskowa
Obudowa ma formę prostopadłościanu o wymiarach 37 x 26,4 x 18 mm, co pozwala na montaż w ograniczonej przestrzeni. Kwadratowa budowa ułatwia pozycjonowanie na płaszczyźnie drzwi lub osłony. Stopień ochrony IP67 zapewnia szczelność na pył i zanurzenie, a deklarowana praca w zakresie -10 ... 55 °C umożliwia zastosowanie w typowych warunkach przemysłowych. W danych ETIM wskazywany jest również stopień IP65.
Połączenie elektryczne i charakterystyka styku
Wyłącznik jest przeznaczony do obwodów DC z maksymalnym napięciem przełączanym 24 V DC. Konfiguracja styków to NO x2, czyli dwa niezależne styki zwierne. Połączenie realizowane jest przewodem o długości 0,15 m zakończonym męskim złączem M12 5-pin. Złącze zewnętrzne M12 usprawnia okablowanie i pozwala na szybką wymianę bez demontażu obudowy.
Zasięg działania i montaż
Odległość przełączania wynosi 10 mm, co oznacza pewną detekcję aktuatora przy niewielkiej luce mechanicznej. W parametrach ETIM podana jest strefa działania 22,0 mm. Montaż czujnika z dedykowanym aktuatorem zapewnia stabilny sygnał w aplikacjach zabezpieczeń dostępu. Niska wysokość zabudowy 18 mm w osi montażowej ułatwia integrację z profilami i ramami osłon.
