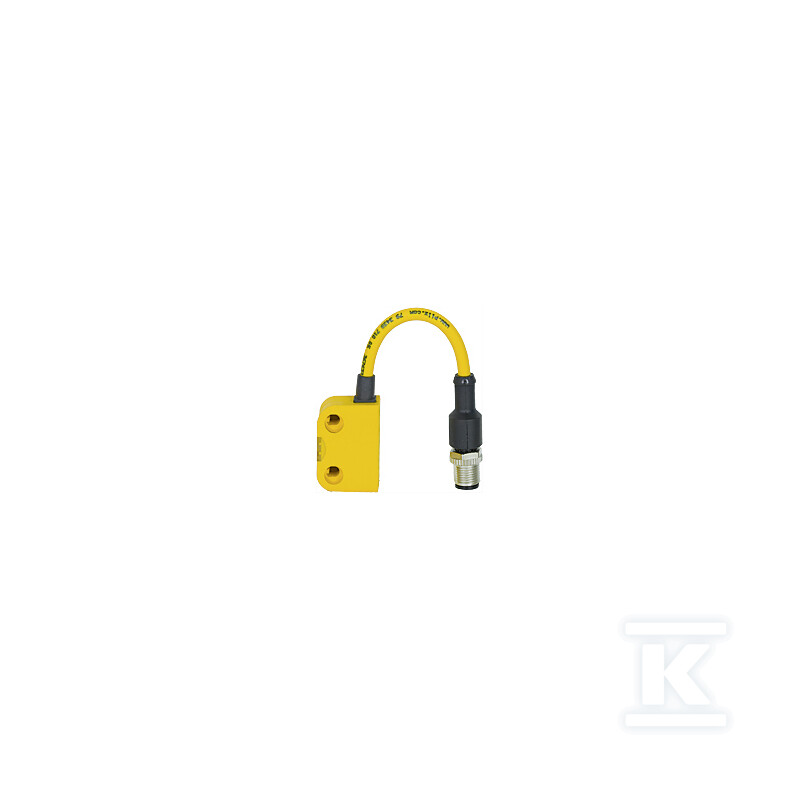

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 1 styk pomocniczy n/o, 5-stykowe złącze zewnętrzne M12, obudowa kwadratowa, LED, IP67, odległość przełączania zależna od aktuatora, wysokość18 mm, opakowanie jednostkowe = 1 czujnik. 506313

Magnetyczny wyłącznik bezpieczeństwa z sygnalizacją LED i złączem M12

Magnetyczny wyłącznik bezpieczeństwa przeznaczony do obwodów bezpieczeństwa maszyn i osłon ruchomych. Wykonanie z dwoma stykami zwiernymi n/o oraz jednym stykiem pomocniczym n/o pozwala na realizację sygnalizacji stanu i funkcji bezpieczeństwa w jednym urządzeniu. Złącze zewnętrzne 5-stykowe M12 w wersji męskiej zapewnia szybkie i pewne podłączenie bez dodatkowych przewodów. Obudowa kwadratowa z wbudowaną diodą LED daje informację o stanie pracy, a odległość przełączania uzależniona od zastosowanego aktuatora ułatwia dopasowanie do konkretnej konstrukcji.

Budowa i sygnalizacja

Obudowa ma formę prostopadłościanu o kompaktowych gabarytach. Szerokość czujnika wynosi 26,4 mm, wysokość 37 mm, a długość 18 mm, co pozwala na montaż w miejscach o ograniczonej przestrzeni. Złącze M12 5-pinowe umieszczone na zewnątrz eliminuje potrzebę lutowania i skraca czas instalacji. Sygnalizacja LED wbudowana w obudowę umożliwia szybką kontrolę stanu bez dodatkowych wskaźników. Stopień ochrony IP67 zapewnia odporność na zapylenie i zachlapanie, a kwadratowy kształt ułatwia orientację przy montażu.

Warunki pracy i odporność środowiskowa

Urządzenie pracuje w zasilaniu DC, co jest typowe dla obwodów sterowania bezpieczeństwa. Zakres temperatury otoczenia od -10 °C do 55 °C pozwala na zastosowanie w hali produkcyjnej oraz w pomieszczeniach klimatyzowanych. Strefa działania wynosi 12,0 mm, a rzeczywista odległość przełączania zależy od wybranego aktuatora magnetycznego. Taki układ ogranicza ryzyko przypadkowego zadziałania i pozwala na precyzyjne ustawienie punktu załączenia.

Zastosowanie i montaż

Dwa styki bezpieczeństwa n/o mogą być wykorzystane w dwukanałowej pętli bezpieczeństwa, a styk pomocniczy n/o do sygnalizacji stanu w sterowniku. Złącze M12 umożliwia szybką wymianę czujnika bez demontażu okablowania. Niska długość 18 mm i kwadratowa obudowa ułatwiają montaż na płaskich powierzchniach oraz w prowadnicach. Dzięki sygnalizacji LED instalator od razu widzi, czy czujnik jest w stanie aktywnym, co skraca diagnostykę podczas uruchomienia.
