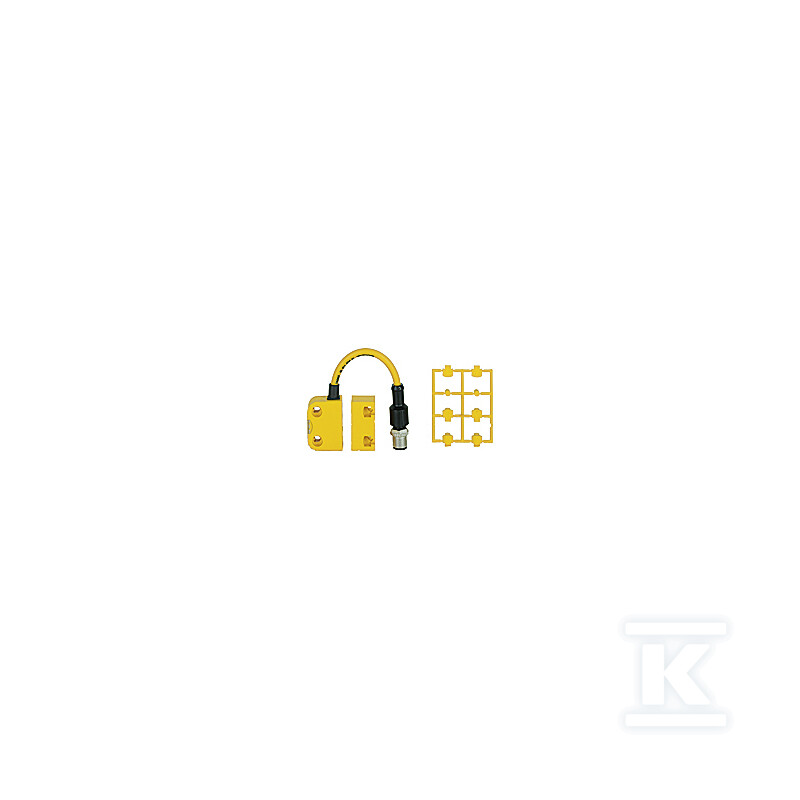

Magnetyczny wyłącznik bezpieczeństwa 2 n/o , 1 styk pomocniczy n/o, 5-stykowe złącze zewnętrzne M12, obudowa kwadratowa, LED, IP67, odległość przełączania 3 mm, wysokość18 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506341

od 1 szt.380,23 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY102
Indeks producenta:506341
EAN:4046548060560
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość czujnika: 18 mm
Rodzaj konstrukcji obudowy: Prostopadłościan
Rodzaj napięcia: DC
Stopień ochrony (IP): IP65
Strefa działania: 12 mm
Szerokość czujnika: 26.4 mm
Temperatura otoczenia: -10 ... 55 °C
Wysokość czujnika: 37 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,037 m / 0,0264 m / 0,018 m / 0,051 kg
Kod celny:85365019

Magnetyczny wyłącznik bezpieczeństwa 2 n/o , 1 styk pomocniczy n/o, 5-stykowe złącze zewnętrzne M12, obudowa kwadratowa, LED, IP67, odległość przełączania 3 mm, wysokość18 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506341

Bezpieczne zabezpieczenie dostępu z magnetycznym wyłącznikiem bezpieczeństwa

Magnetyczny wyłącznik bezpieczeństwa to kompaktowe rozwiązanie do monitorowania pozycji osłon i drzwi maszyn. Działa bezmechanicznie, co eliminuje zużycie styków mechanicznych i pozwala na szybki montaż w miejscach o ograniczonej przestrzeni. W komplecie dostarczany jest czujnik z aktuatorem, co upraszcza uruchomienie i ogranicza ryzyko pomyłki przy doborze elementów pary.

Konstrukcja i montaż

Obudowa ma formę prostopadłościanu o kwadratowym profilu, zaprojektowaną do montażu w ciasnych wnękach. Wysokość konstrukcyjna 18 mm oraz gabaryty 26,4 mm szerokości, 18 mm długości i 37 mm wysokości czujnika pozwalają na dyskretne osadzenie na osłonie bez zwiększania jej profilu. Zewnętrzne 5-stykowe złącze M12 w wersji męskiej umożliwia szybkie podłączenie bez dodatkowych przewodów. Wbudowana dioda LED sygnalizuje stan przełączenia bezpośrednio na obudowie, co ułatwia diagnostykę podczas uruchomienia i serwisu.

Zasada działania i parametry elektryczne

Czujnik realizuje dwa styki robocze NO oraz jeden styk pomocniczy NO, zasilany w układzie DC. Przełączanie następuje przy odległości około 3 mm od aktuatora, przy zadeklarowanej strefie działania do 12,0 mm, co daje tolerancję na niewielkie przesunięcia mechaniczne osłony bez utraty sygnału. Magnetyczna zasada działania oznacza brak fizycznego kontaktu, a więc brak iskier i minimalne zużycie w czasie pracy. Złącze 5-pinowe M12 zapewnia stabilne połączenie w warunkach przemysłowych.

Warunki pracy i odporność

Urządzenie pracuje w zakresie temperatur otoczenia od -10 °C do 55 °C, co obejmuje typowe warunki hali produkcyjnej i montażu zewnętrznego pod osłoną. Deklarowana obudowa IP67 zapewnia ochronę przed pyłem i zachlapaniem, a w parametrach technicznych wskazano stopień ochrony IP65. Kwadratowa, zwarta forma oraz odporna obudowa pozwalają na montaż w miejscach narażonych na zabrudzenia i wstrząsy, bez konieczności dodatkowych osłon.
