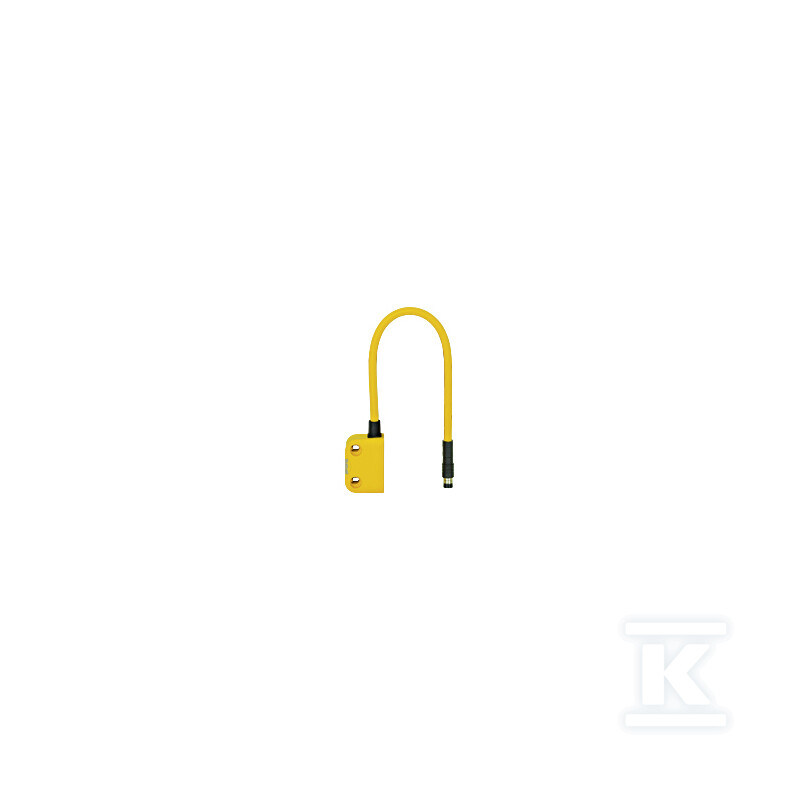

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, IP67, odległość przełączania zależna od aktuatora, wysokość18 mm, opakowanie jednostkowe = 1 czujnik. 506308

Bezstykowy wyłącznik bezpieczeństwa do monitorowania osłon i urządzeń

Bezpieczne monitorowanie położenia osłon i innych elementów zabezpieczających bez mechanicznego styku zapewnia magnetyczny wyłącznik bezpieczeństwa, katalog 506308. Urządzenie realizuje dwa bezpotencjałowe styki normalnie otwarte i współpracuje z dedykowanym aktorem magnetycznym, przy czym odległość przełączania jest zależna od zastosowanego aktuatora. Konstrukcja kwadratowa o wysokości zabudowy 18 mm pozwala na dyskretny montaż w ograniczonej przestrzeni, a złącze zewnętrzne M8 4-pin w wersji męskiej umożliwia szybkie podłączenie przewodu w dowolnym kierunku podejścia.

Kompaktowa obudowa i montaż

Obudowa prostopadłościanowa ma wymiary 26,4 mm szerokości, 37 mm wysokości i 18 mm głębokości. Górna część obudowy wykonana jest z PBT, a całość osiąga stopień ochrony IP67, co chroni elektronikę przed wnikaniem pyłu i wody w typowych warunkach przemysłowych. Czujnik nadaje się do montażu wpuszczanego, zgodnie z instrukcją instalacji, a strefa działania wynosi 12,0 mm z gwarantowaną odległością wyłączenia 12,0 mm i gwarantowaną odległością załączenia 3,0 mm. Brak diody statusu upraszcza wizualnie obudowę, a masa netto 35 g przy masie brutto 48 g ułatwia pracę przy montażu.

Połączenie i sygnalizacja

Złącze M8 4-stykowe męskie zapewnia stabilne połączenie elektryczne. Zasilanie 24 V DC i napięcie przełączania 24 V DC są typowe dla obwodów bezpieczeństwa w automatyce. Dwa styki N/O realizują sygnał bezpieczeństwa, a urządzenie nie jest przeznaczone do łączenia szeregowego. Opakowanie jednostkowe obejmuje 1 czujnik.

Warunki pracy i odporność mechaniczna

Wyłącznik pracuje w temperaturze otoczenia od -10 °C do 55 °C, przy czym maksymalna temperatura 55 °C obowiązuje do wysokości 2000 m n.p.m., a dopuszczalna wysokość pracy wynosi do 4000 m n.p.m. Stopień zanieczyszczenia 3 pozwala na zastosowanie w środowiskach przemysłowych z ograniczoną czystością powietrza. Odporność na drgania potwierdzona jest zgodnie z EN 60947-5-2, a odporność na udary wynosi 30 g. Parametry te wspierają stabilną pracę przy wibracjach maszyn i przenoszonych wstrząsach.

Zgodność normatywna i zastosowanie praktyczne

Urządzenie jest klasyfikowane jako PDDB według EN 60947-5-3 i spełnia wymagania normy EN 60947-5-3 dla bezstykowych wyłączników monitorujących pozycję osłon. Poziom kodowania niski wg ISO 14119 ogranicza ryzyko przypadkowego użycia niewłaściwego aktora. W praktyce stosuje się dedykowany aktor. Zgodność EMC potwierdzona jest zgodnie z EN 60947-5-3. Aprobacje CE, cULus Listed oraz TÜV dokumentują spełnienie wymagań bezpieczeństwa. Dzięki temu wyłącznik sprawdza się w monitorowaniu osłon ruchomych i innych elementów wymagających niezawodnej sygnalizacji otwarcia bez zużycia mechanicznego styków.
