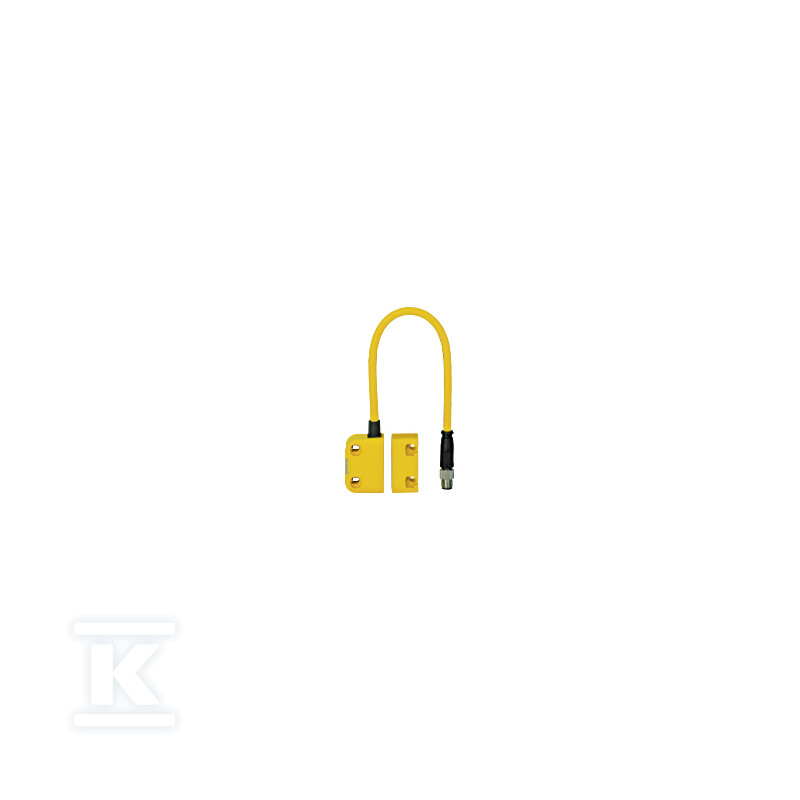

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, obudowa kwadratowa, IP67, odległość przełączania 3 mm, wysokość 18 mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506332

Magnetyczny wyłącznik bezpieczeństwa do zabezpieczania stref dostępu

Kompaktowy czujnik magnetyczny przeznaczony jest do bezstykowego monitorowania położenia osłon i drzwi maszyn. Działa na zasadzie detekcji pola magnetycznego, co eliminuje zużycie mechaniczne styków i pozwala na montaż bez konieczności precyzyjnego prowadzenia. Wersja z obudową prostopadłościenną i złączem M8 4-pin męskim sprawdza się tam, gdzie liczy się mała wysokość zabudowy i wysoka odporność na warunki przemysłowe.

Konstrukcja i montaż

Obudowa ma formę kwadratu o wymiarach 37 mm wysokości, 26,4 mm szerokości i 18 mm głębokości. Górna część wykonana jest z PBT, a całość umożliwia montaż wpuszczany zgodnie z instrukcją instalacji. Złącze elektryczne to M8 4-pin męskie, prowadzone przewodem LiY11Y 4 x 0,25 mm2 o długości ok. 0,25 m. W opakowaniu jednostkowym znajduje się czujnik wraz z aktuatorem. Klasa szczelności deklarowana przez producenta to IP67, a w dokumentacji technicznej wskazywana jest również odporność IP6K9K, co oznacza ochronę przed silnym strumieniem wody i pyłem w środowisku produkcyjnym. Masa netto to 51 g, masa brutto 67 g.

Parametry elektryczne i środowiskowe

Urządzenie pracuje w zasilaniu DC 24 V, z napięciem przełączania 24 V DC. Wykonanie stykowe to 2 styki normalnie otwarte, bez diody LED sygnalizacyjnej. Odległość przełączania wynosi 3 mm, co pozwala na pewne wykrycie obecności aktuatora przy niewielkiej luce mechanicznej. Zakres temperatur pracy to -10 ... 55 °C, a maksymalna temperatura otoczenia przy wysokości 2000 m n.p.m. pozostaje na poziomie +55 °C. Dopuszczalna wysokość pracy ASL to 4000 m. Klasyfikacja wg EN 60947-5-3 to PDDB. Urządzenie nie jest przeznaczone do łączenia szeregowego.

Zgodność i certyfikaty

Wyłącznik posiada oznaczenia CE, UKCA, TÜV oraz EAC. Spełnia wymagania normy EN 60947-5-3 dla urządzeń bezpieczeństwa. Dzięki temu może być stosowany w obwodach bezpieczeństwa maszyn wymagających niezawodnej detekcji otwarcia osłony.
