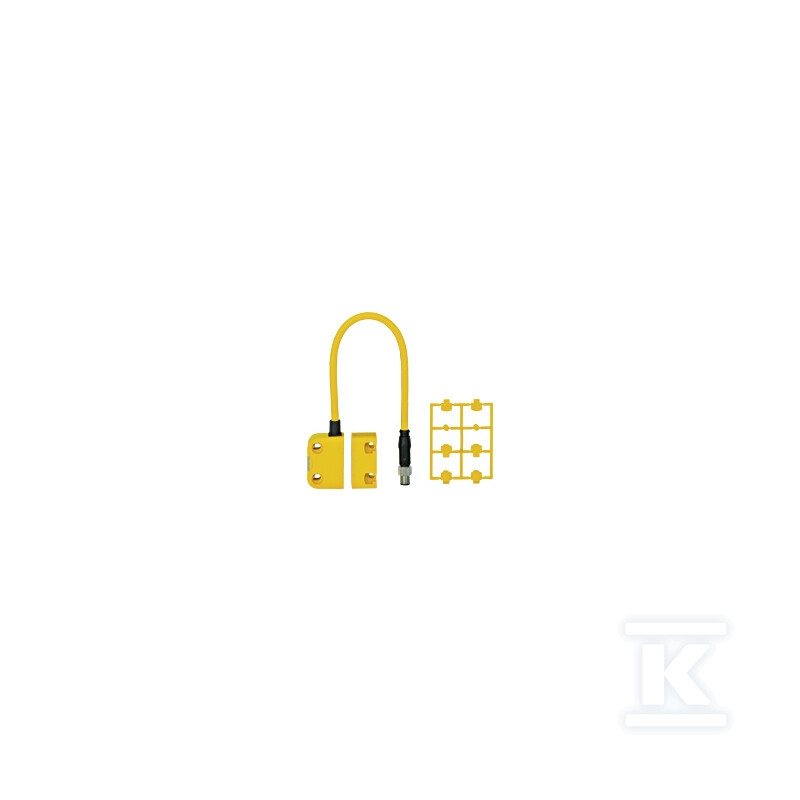

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, IP67, odległość przełączania 10 mm, wysokość 18mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506334

od 1 szt.327,94 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY106
Indeks producenta:506334
EAN:4046548060492
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość czujnika: 18 mm
Rodzaj konstrukcji obudowy: Prostopadłościan
Rodzaj napięcia: DC
Stopień ochrony (IP): IP65
Strefa działania: 22 mm
Szerokość czujnika: 26.4 mm
Temperatura otoczenia: -10 ... 55 °C
Wysokość czujnika: 37 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,037 m / 0,0264 m / 0,018 m / 0,053 kg
Kod celny:85365019

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, IP67, odległość przełączania 10 mm, wysokość 18mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506334

Bezstykowe zabezpieczenie maszyn z czujnikiem magnetycznym 2 N/O

Wyłącznik bezpieczeństwa PSENmag pracuje bez kontaktu mechanicznego i jest dostarczany jako komplet 1 czujnik z aktuatorem. Kwadratowa obudowa z przyłączeniem M8 4-pin w wersji męskiej pozwala na montaż w różnych kierunkach podejścia, a deklarowana odległość przełączania 10 mm ułatwia szybkie i powtarzalne ustawienie. Wysokość konstrukcji 18 mm ogranicza zapotrzebowanie na miejsce w obudowie maszyny.

Konstrukcja i montaż

Obudowa wykonana jest z PBT i ma formę prostopadłościanu o wymiarach 37 mm wysokości, 26,4 mm szerokości i 18 mm głębokości. Złącze M8 4-polowe męskie umożliwia pojedyncze połączenie. Czujnik może być montowany na równo z powierzchnią zgodnie z instrukcją instalacji. W komplecie znajduje się aktuator, a jednostka opakowaniowa to 1 zestaw czujnik + aktuator. Masa netto wynosi 53 g, masa brutto 68 g. Wskaźnik stanu nie jest wyposażony w diodę LED.

Parametry pracy i bezpieczeństwo

Zasada działania opiera się na polu magnetycznym, co eliminuje zużycie mechaniczne styków i zapewnia długą żywotność nawet przy częstych cyklach. Wyłącznik ma 2 styki normalnie otwarte i przeznaczony jest do napięcia przełączania 24 V DC. Gwarantowana odległość załączenia to 10 mm, a gwarantowana odległość wyłączenia 22 mm, co daje wyraźną histerezę i pewność rozłączenia. Stopień ochrony obudowy to IP67, w danych ETIM podawany jako IP65, a w niektórych dokumentacjach jako IP6K9K. Urządzenie jest niewrażliwe na wstrząsy i wibracje. Certyfikaty CE, cULus Listed, EAC Eurasian i TÜV potwierdzają zgodność, a konstrukcja pozwala na zastosowanie w łańcuchach bezpieczeństwa do kategorii 4 wg EN 954-1, SIL 3 wg EN/IEC 62061 i PLe wg EN ISO 13849-1.

Warunki środowiskowe i zastosowanie

Zakres temperatury otoczenia to -10 ... 55 °C. Dzięki szczelnej, w pełni zalanej obudowie i bezstykowej pracy wyłącznik sprawdza się w środowiskach z dużym zabrudzeniem, gdzie wymagane są wysokie standardy higieny. Kompaktowe wymiary oszczędzają miejsce montażowe, a brak elementów mechanicznych zmniejsza konserwację.
