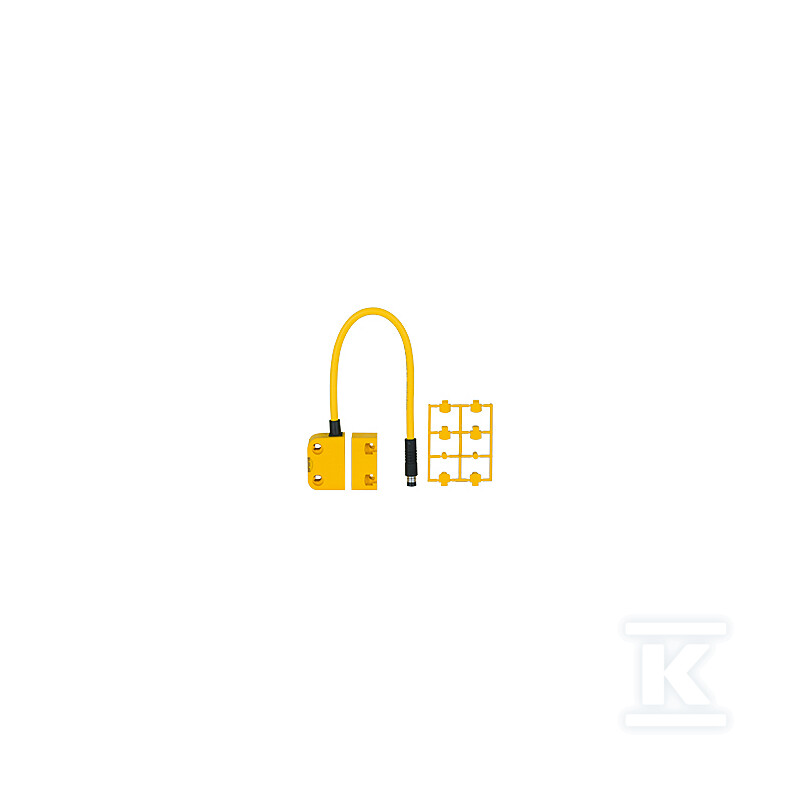

Magnetyczny wyłącznik bezpieczeństwa 2 n/o 1 styk pomocniczy n/o, 8-stykowe złącze zewnętrzne M8, konstrukcja kwadratowa, LED, IP67, odległość przełączania 10 mm, wysokość18 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506338

od 1 szt.360,94 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY109
Indeks producenta:506338
EAN:4046548060539
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość czujnika: 18 mm
Rodzaj konstrukcji obudowy: Prostopadłościan
Rodzaj napięcia: DC
Stopień ochrony (IP): IP65
Strefa działania: 22 mm
Szerokość czujnika: 26.4 mm
Temperatura otoczenia: -10 ... 55 °C
Wysokość czujnika: 37 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,037 m / 0,0264 m / 0,018 m / 0,053 kg
Kod celny:85365019

Magnetyczny wyłącznik bezpieczeństwa 2 n/o 1 styk pomocniczy n/o, 8-stykowe złącze zewnętrzne M8, konstrukcja kwadratowa, LED, IP67, odległość przełączania 10 mm, wysokość18 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506338

Bezstykowy wyłącznik bezpieczeństwa magnetyczny z serii PSENmag

Czujnik magnetyczny z serii PSENmag to kompaktowe rozwiązanie do bezstykowego zabezpieczania maszyn i osłon. Działa na zasadzie detekcji pola magnetycznego, bez mechanicznego styku, co ogranicza zużycie i pozwala na montaż w miejscach narażonych na zabrudzenia. Wersja z zasilaniem 24 V DC, dwoma stykami NO oraz dodatkowym stykiem pomocniczym NO jest przeznaczona do aplikacji wymagających niezawodnej sygnalizacji stanu osłony. Dostarczany jest jako komplet czujnik + aktuator PSEN ma1.4-10mm, w opakowaniu jednostkowym 1 sztuka.

Budowa i montaż

Obudowa ma formę prostopadłościanu z tworzywa PBT w górnej części, o wymiarach 37 mm wysokości, 26,4 mm szerokości i 18 mm głębokości. Mała głębokość pozwala na montaż w ciasnych przestrzeniach, a możliwość montażu wpuszczanego upraszcza integrację z obudową maszyny przy zachowaniu szczelności. Złącze zewnętrzne M8 8-pin w wersji męskiej umożliwia szybkie podłączenie bez dodatkowych przewodów. Waga netto 53 g, brutto 69 g ułatwia instalację bez konieczności wzmacniania konstrukcji wsporczej.

Aktuator typu 1 PSEN ma1.4-10mm współpracuje z czujnikiem na odległość przełączania 10 mm. Znamionowa strefa działania czujnika wynosi 22,0 mm, co daje zapas przy ustawianiu. Kodowanie niskie wg ISO 14119 oraz klasyfikacja PDDB wg EN 60947-5-3 określają poziom zabezpieczenia przed manipulacją. Urządzenie nie jest przeznaczone do łączenia szeregowego.

Parametry pracy i odporność

Zasilanie 24 V DC, napięcie przełączania 24 V. Zakres temperatury pracy od -10 °C do 55 °C przy wysokości do 2000 m n.p.m. Maksymalna temperatura otoczenia przy 2000 m to +55 °C. Odporność klimatyczna wg IEC 60068-2-30, wilgotność 93 % r.h. przy 40 °C. Stopień ochrony obudowy IP65 i IP67 zapewnia pracę w warunkach zapylonych i przy zachlapaniu.

Parametry mechaniczne obejmują odporność na wibracje wg EN 60947-5-2 oraz udar 30 g. Stopień zanieczyszczenia 3 pozwala na zastosowanie w typowym środowisku przemysłowym. EMC zgodne z EN 60947-5-3. Sygnalizacja stanu pracy realizowana jest diodą LED.

Złącze, sygnalizacja i zgodność

Połączenie M8 8-pin męskie z linią Li9Y11Y 8 x 0,14 mm2 zapewnia stabilny przekaz sygnału. Czujnik nie zawiera substancji SVHC zgodnie z REACH, spełnia dyrektywę RoHS 2011/65/EU i 2015/863/EU bez wyjątków. Klasyfikacja WEEE 5 urządzenia o rozmiarze < 50 cm.

Aprobacje CE, UKCA, cULus Listed, EAC Eurasian oraz TÜV potwierdzają zgodność z wymaganiami rynkowymi.
