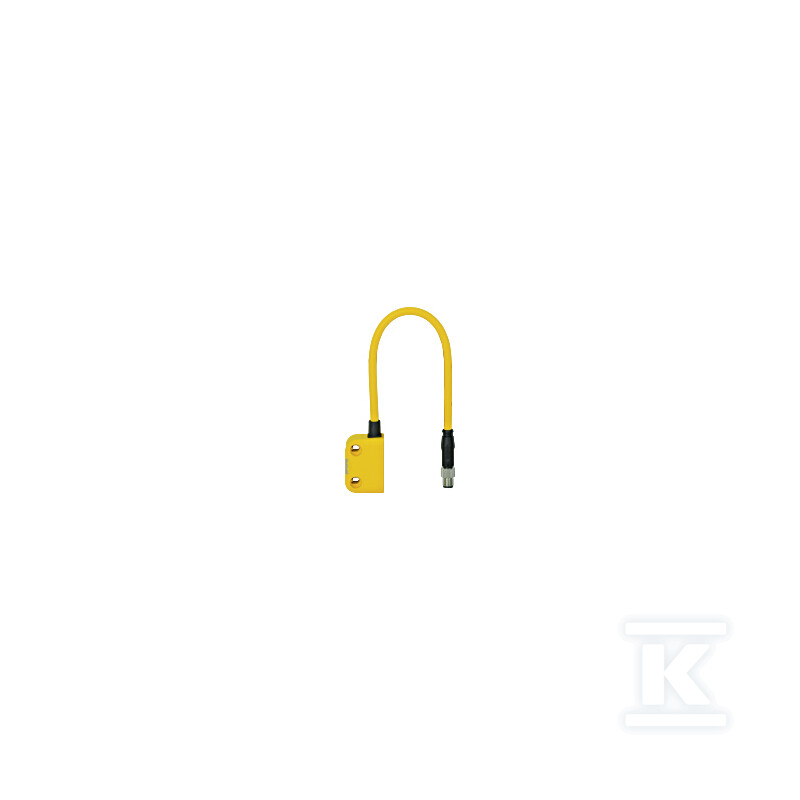

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, obudowa kwadratowa, IP67, odległość przełączania zależna od aktuatora, wysokość18 mm, do połączenia szeregowego z PSEN ix1, opakowanie jednostkowe = 1czujnik. 506309

Magnetyczny wyłącznik bezpieczeństwa do bezdotykowego monitorowania osłon i pozycji

Bezdotykowy wyłącznik magnetyczny z kwadratową obudową i 4-stykowym złączem M8 przeznaczony jest do monitorowania ruchomych osłon, pokryw, klap i pozycji maszyn zgodnie z EN 60947-5-3. Dwa styki zwierne N/O oraz możliwość połączenia szeregowego z urządzeniami oceny PSEN ix1 pozwalają na budowę łańcucha czujników bez dodatkowej okablowania. Zasada działania magnetyczna eliminuje mechaniczne zużycie styków i wspiera długą żywotność w aplikacjach przemysłowych.

Konstrukcja i materiały

Obudowa wykonana jest z tworzywa PBT w formie prostopadłościanu o wymiarach 26,4 mm szerokości, 37,0 mm wysokości i 18,0 mm głębokości. Wysokość zabudowy 18 mm umożliwia montaż w ciasnych przestrzeniach. Masa netto wynosi 35 g, masa brutto 48 g. Stopień ochrony obudowy to IP67, w dokumentacji producenta wskazywany również IP65. Wyłącznik nie posiada diody statusu LED. Kształt kwadratowy ułatwia orientację przy montażu, a brak elementów mechanicznych styku ogranicza awarie wynikające z zabrudzeń i wstrząsów.

Połączenie elektryczne i parametry przełączania

Złącze zewnętrzne to wtyk męski M8 4-polowy, co pozwala na szybkie i pewne podłączenie przewodu w polu. Napięcie przełączania to 24 V DC. Układ zawiera 2 styki N/O. Gwarantowana odległość załączenia wynosi 3,0 mm, a gwarantowana odległość zwolnienia 12,0 mm. Rzeczywista odległość przełączania zależy od zastosowanego aktuatora. Rozwiązanie jest przeznaczone do pracy w trybie połączenia szeregowego, co upraszcza okablowanie wielu punktów zabezpieczeń do jednego urządzenia oceny.

• bezdotykowa detekcja pola magnetycznego zmniejsza zużycie mechaniczne
• 4-stykowe złącze M8 przyspiesza montaż i serwis
• dwa niezależne styki N/O do sygnalizacji stanu osłony
• kompaktowa głębokość 18 mm do montażu w ograniczonej przestrzeni

Zastosowanie i montaż

Czujnik sprawdza się w monitorowaniu osłon ruchomych i flapsów maszyn. Dzięki połączeniu szeregowemu z PSEN ix1 można tworzyć łańcuchy czujników z jednym punktem podłączenia do sterownika bezpieczeństwa. Brak części ruchomych ogranicza konieczność konserwacji, a obudowa odporna na warunki przemysłowe pozwala na montaż bezpośrednio w strefie maszyny. Odległość działania uzależniona od aktuatora daje elastyczność doboru pary czujnik-aktuator do konkretnej geometrii osłony.

Zgodność, certyfikaty i warunki pracy

Urządzenie pracuje w temperaturze otoczenia od -10 °C do 55 °C. Spełnia wymagania certyfikacji CE, cULus Listed, EAC oraz TÜV. Zasada działania magnetyczna i parametry przełączania są zgodne z wymaganiami dla urządzeń kategorii bezpieczeństwa stosowanych w maszynach. Brak wskaźnika LED oznacza czysty sygnał elektryczny bez dodatkowej optyki, co jest korzystne w aplikacjach gdzie sygnalizacja jest realizowana centralnie.
