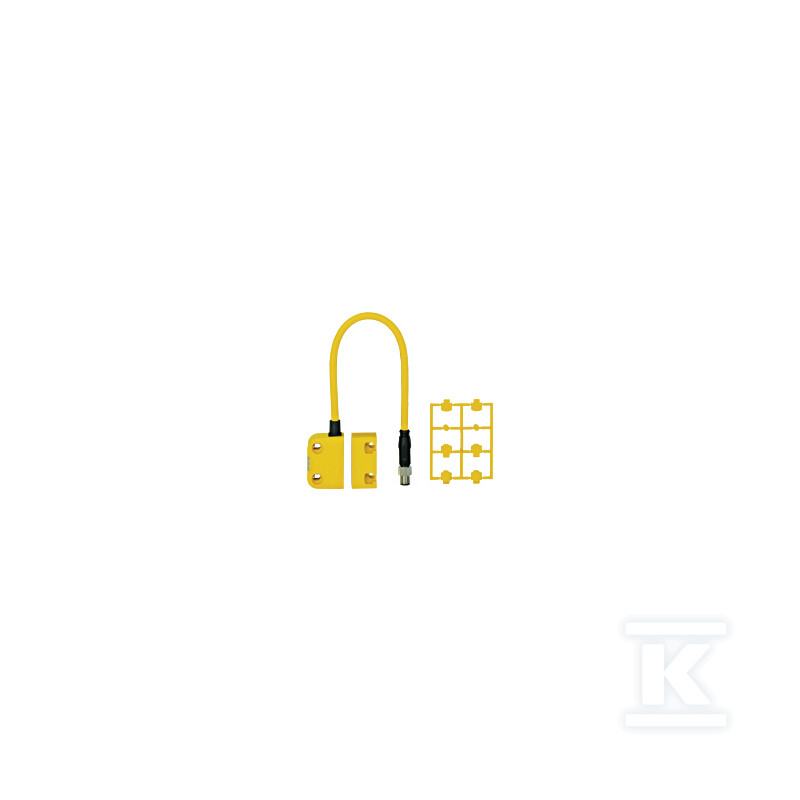

Czujnik bezpieczeństwa PSENix, M8, IP67, 2 N/O, złącze M8 4-pin, obudowa kwadratowa, wysokość 18 mm, odległość przełączania 10 mm, połączenie szeregowe, do PSEN ix1, z aktuatorem 506335

Rozwiązanie do zabezpieczania dostępu w systemach PSENix

Magnetyczny wyłącznik bezpieczeństwa przeznaczony do montażu w obudowie prostopadłościennej o kompaktowych gabarytach. Kwadratowa forma z głębokością 18 mm ułatwia instalację w miejscach o ograniczonej przestrzeni, a 4-stykowe złącze M8 zapewnia szybkie i pewne podłączenie w układach szeregowych. Urządzenie dostarczane jest z aktuatorem, co pozwala na od razu rozpoczęcie montażu pary czujnik-aktuator.

Konstrukcja i materiały

Obudowa wykonana jest z polibutylenu tereftalanu PBT, materiału odpornego mechanicznie i chemicznie, stosowanego w elementach bezpieczeństwa. Wymiary czujnika to szerokość 26,4 mm, wysokość 37 mm oraz głębokość 18 mm, przy czym konstrukcja kwadratowa sprzyja stabilnemu osadzeniu na płaszczyźnie maszyny. Złącze zewnętrzne M8 4-pin umożliwia podłączenie kablowe bez dodatkowych złączek, a magnetyczna zasada działania eliminuje elementy mechaniczne styku. W zestawie znajduje się aktuator, co upraszcza kompletowanie pary przełączającej.

Parametry pracy i ochrona

Wyłącznik pracuje w napięciu DC, z maksymalnym napięciem stykowym 24 V DC. Konfiguracja stykowa to 2 N/O, DPST-NO, przeznaczona do sygnalizacji stanu zamknięcia osłony. Odległość przełączania wynosi 10 mm, a strefa działania określana jest na 22,0 mm, co daje przewidywalny punkt zadziałania przy zbliżaniu aktuatora. Zakres temperatury otoczenia to -10 ... 55 °C, co pozwala na pracę w typowych warunkach przemysłowych. Stopień ochrony deklarowany przez producenta to IP67, z odpornością na pył i zachlapania, a w danych katalogowych wskazywana jest również odporność IP6K9K na silne strumienie wody pod ciśnieniem. Znamionowe parametry mechaniczne i elektryczne utrzymują stabilność sygnału w połączeniach szeregowych.

Zastosowanie i kompatybilność z PSEN ix1

Urządzenie projektowane jest do połączenia szeregowego z systemem PSEN ix1, co umożliwia budowę łańcucha wielu punktów zabezpieczających przy zachowaniu jednej linii sygnałowej. Dzięki temu instalatorzy mogą rozbudowywać obwód bezpieczeństwa bez nadmiernej ilości przewodów. Kompatybilność z PSEN ix1 sprawia, że wyłącznik integruje się z modułami sterującymi Pilz w maszynach i urządzeniach wymagających monitorowania dostępu. Spełnia wymagania norm CE, UKCA, EAC oraz posiada oznaczenie cULus Listed i TÜV, co potwierdza przydatność w instalacjach pod nadzorem organów certyfikujących.
