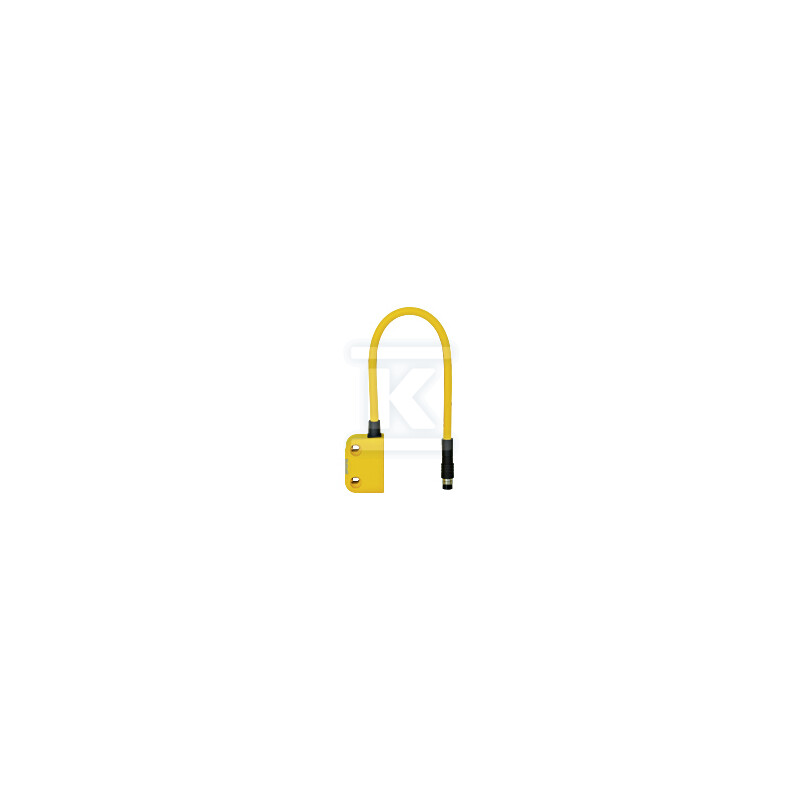

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 1 styk pomocniczy n/o, obudowa kwadratowa LED, IP67, odległość przełączania zależna od aktuatora, wysokość 18mm, do połączenia szeregowego z PSEN ix1, opakowanie jednostkowe = 1czujnik. 506311

Magnetyczny wyłącznik bezpieczeństwa do monitorowania osłon w systemach PSEN ix1

Magnetyczny wyłącznik bezpieczeństwa zapewnia bezpieczne monitorowanie położenia osłon ochronnych w maszynach przemysłowych. Urządzenie ma dwa styki główne normalnie otwarte i jeden styk pomocniczy normalnie otwarty, prostokątną obudowę z wbudowaną diodą LED oraz wysokość konstrukcyjną 18 mm. Przeznaczone jest do połączenia szeregowego z interfejsem PSEN ix1, co pozwala na budowę rozproszonych systemów bezpieczeństwa bez rozbudowanego okablowania. Jednostka sprzedaży to 1 czujnik.

Budowa, sygnalizacja i odporność

Obudowa ma formę prostopadłościanu o wymiarach 37 mm x 26,4 mm x 18 mm. Wysokość konstrukcyjna 18 mm ułatwia montaż w ciasnych przestrzeniach maszynowych. Stopień ochrony IP67 gwarantuje odporność na kurz i zachlapania, a w materiałach technicznych producenta wskazywany jest również poziom IP65. Zakres pracy w temperaturze otoczenia od -10 °C do 55 °C pozwala na zastosowanie w typowych halach produkcyjnych.

Zasilanie DC, maksymalnie 24 V DC, oraz elektryczne podłączenie M8 8-pin z przewodami wspierają szybki montaż. Wbudowana dioda LED sygnalizuje stan wyzwolenia, co upraszcza diagnostykę i bieżącą kontrolę stanu czujnika bez dodatkowych narzędzi.

Integracja szeregowa z PSEN ix1

Wyłącznik jest przygotowany do połączenia szeregowego z PSEN ix1 w konfiguracji VP = 1 czujnik. Rozwiązanie umożliwia łączenie do 15 urządzeń w jednym łańcuchu, co ogranicza liczbę przewodów i punktów połączeń. Dzięki temu instalatorzy zyskują prostszą trasę okablowania, a użytkownik końcowy - bardziej przejrzysty system bezpieczeństwa łatwiejszy w przeglądzie.

Strefa działania jest zależna od zastosowanego aktuatora, co daje elastyczność przy doborze odległości przełączania. W danych katalogowych podawana jest strefa działania ok. 12,0 mm, co pozwala na przewidywalne zaplanowanie położenia czujnika względem osłony.

Zastosowanie i warunki pracy

Urządzenie nadaje się do bezpiecznego monitorowania dostępu do stref zagrożenia w maszynach CNC, prasach, liniach pakujących i innych urządzeniach technologicznych, gdzie wymagana jest niezawodna kontrola osłon. Konstrukcja przeznaczona jest do zastosowań zgodnych z kategorią do 3 i PL d według EN ISO 13849-1.

Dzięki kompaktowym wymiarom, sygnalizacji LED i odporności na warunki przemysłowe wyłącznik sprawdza się tam, gdzie liczy się trwałość mechaniczna i czytelna informacja o stanie zabezpieczenia.
