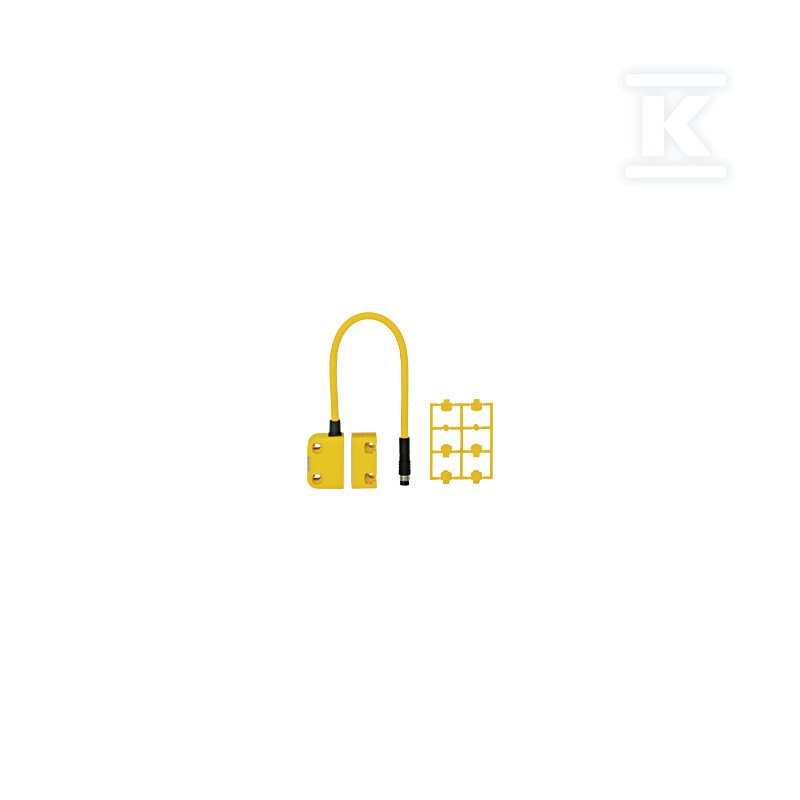

Czujnik bezpieczeństwa PSENix, M8, IP67, 2 N/O + 1 N/O aux, złącze M8 8-pin, LED, obudowa kwadratowa, wysokość 18 mm, odległość przełączania 3 mm, połączenie szeregowe, do PSEN ix1, z aktuatorem 506337
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Czujnik bezpieczeństwa PSENix, M8, IP67, 2 N/O + 1 N/O aux, złącze M8 8-pin, LED, obudowa kwadratowa, wysokość 18 mm, odległość przełączania 3 mm, połączenie szeregowe, do PSEN ix1, z aktuatorem 506337
Magnetyczny wyłącznik bezpieczeństwa do systemów PSENix z połączeniem szeregowym
Magnetyczny wyłącznik bezpieczeństwa przeznaczony do systemów PSENix zapewnia bezstykowe zabezpieczenie dostępu do stref niebezpiecznych maszyn. Urządzenie realizuje dwa styki robocze N/O oraz jeden styk pomocniczy N/O, co pozwala na sygnalizację stanu bezpieczeństwa i dodatkową logikę sterowania w jednej obudowie. Zewnętrzne złącze M8 8-pin męskie umożliwia szybkie podłączenie w łańcuchu szeregowym z modułem PSEN ix1, a wbudowana dioda LED informuje o stanie przełączenia bez konieczności dodatkowych wskaźników.
- kompaktowa zabudowa do montażu w ciasnych osłonach
- szybkie podłączenie szeregowe z redukcją okablowania
- wizualna kontrola stanu pracy dzięki LED
- gotowe do pracy rozwiązanie z aktuatorem
Konstrukcja kompaktowa i odporność środowiskowa
Obudowa ma formę prostopadłościanu o kwadratowym przekroju, zoptymalizowaną pod montaż w ciasnych przestrzeniach. Szerokość czujnika wynosi 26,4 mm, długość 18 mm, a całkowita wysokość 37 mm, przy konstrukcyjnej wysokości 18 mm, co ułatwia zabudowę w drzwiach i osłonach o ograniczonej głębokości. Stopień ochrony IP67 gwarantuje odporność na pył i zachlapania, a zakres temperatury pracy od -10 °C do 55 °C pozwala na zastosowanie w typowych warunkach przemysłowych. Zasilanie DC oraz sygnalizacja LED wspierają integrację z elektroniką bezpieczeństwa.
Parametry przełączania i montaż
Wyłącznik działa bezstykowo na zasadzie magnesu, z odległością przełączania 3 mm i strefą działania 12,0 mm, co daje wyraźny margines na luz mechaniczny i tolerancje montażowe. Aktuator dostarczany razem z czujnikiem zapewnia kompletne rozwiązanie bez dodatkowego doboru elementów. Złącze M8 8-pin umożliwia szeregowe łączenie kolejnych czujników w jednym obwodzie PSEN ix1, redukując liczbę przewodów i punktów połączeniowych.
Integracja w łańcuchu PSEN ix1
Urządzenie jest dedykowane do połączenia szeregowego z systemem PSEN ix1, gdzie sygnały z kilku czujników mogą być przekazywane kaskadowo do modułu wejściowego. Dwa styki robocze N/O realizują funkcję bezpieczeństwa, a dodatkowy styk pomocniczy N/O pozwala na sygnalizację stanu lub sterowanie obwodem pomocniczym bez rozbudowy instalacji.
