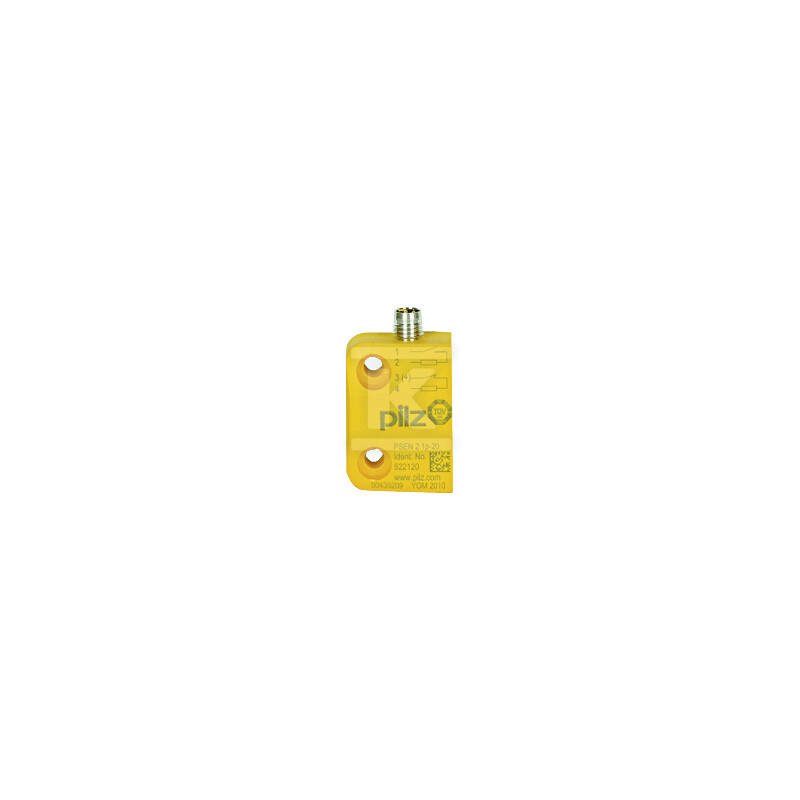

Czujnik bezpieczeństwa PSENix, M8, IP67, 1 N/O + 1 N/Z, złącze M8 4-pin, obudowa kwadratowa, wysokość 13 mm, odległość przełączania 3 mm, połączenie szeregowe, do PSEN i1, z aktuatorem 506400

Kompaktowy magnetyczny wyłącznik bezpieczeństwa do szeregowego połączenia z PSEN i1

Magnetyczny wyłącznik bezpieczeństwa PSENix w obudowie prostopadłościennej przeznaczony jest do budowy łańcucha sygnałów bezpieczeństwa w połączeniu szeregowym z modułem PSEN i1. Urządzenie realizuje funkcję 1 styku zwiernego N/O i 1 styku rozwiernego N/Z, co pozwala na bezpośrednie przekazywanie informacji o stanie osłony do systemu sterowania bezpieczeństwem. Złącze zewnętrzne M8 4-pin zapewnia szybki montaż bez dodatkowej obudowy zaciskowej, a wersja z aktuatorem w opakowaniu jednostkowym skraca czas przygotowania stanowiska.

Budowa i wymiary

Obudowa ma formę kwadratową / prostopadłościanu o bardzo niskim profilu. Wysokość formy wynosi 13 mm, co ułatwia montaż w ciasnych wnękach drzwiowych i osłonowych. Wymiary czujnika to szerokość 26 mm, długość 13 mm oraz wysokość 36 mm. Kompaktowe gabaryty pozwalają na dyskretne umieszczenie elementu bez konieczności przebudowy konstrukcji maszyny. Złącze M8 4-pin umieszczone jest na obudowie, a stopień ochrony IP67 zapewnia odporność na zapylenie i zachlapanie w typowych warunkach przemysłowych.

Parametry pracy i montaż

Urządzenie pracuje w układach DC i jest przeznaczone do pracy w temperaturze otoczenia od -25 °C do 70 °C. Odległość przełączania wynosi 3 mm, a strefa działania to 0,5 mm, co daje powtarzalne i pewne przełączanie przy niewielkim wychyleniu aktuatora. Konstrukcja magnetyczna eliminuje bezpośredni kontakt mechaniczny, zmniejszając zużycie i konieczność konserwacji. Połączenie szeregowe z PSEN i1 umożliwia kaskadowe łączenie wielu czujników w jednym obwodzie bezpieczeństwa, upraszczając okablowanie i diagnostykę.

Zastosowanie w systemach bezpieczeństwa

Wyłącznik sprawdza się jako element zabezpieczający ruchome osłony, drzwi serwisowe i przegrody maszyn, gdzie wymagana jest sygnalizacja otwarcia z dwoma niezależnymi sygnałami N/O i N/Z. Dzięki niskiej wysokości montażowej 13 mm nadaje się do aplikacji z ograniczoną przestrzenią, a złącze M8 przyspiesza instalację na hali. Magnetyczna zasada działania zapewnia bezobsługową pracę bez konieczności regulacji mechanicznej, a kompatybilność z PSEN i1 pozwala na integrację w istniejących systemach Pilz.
