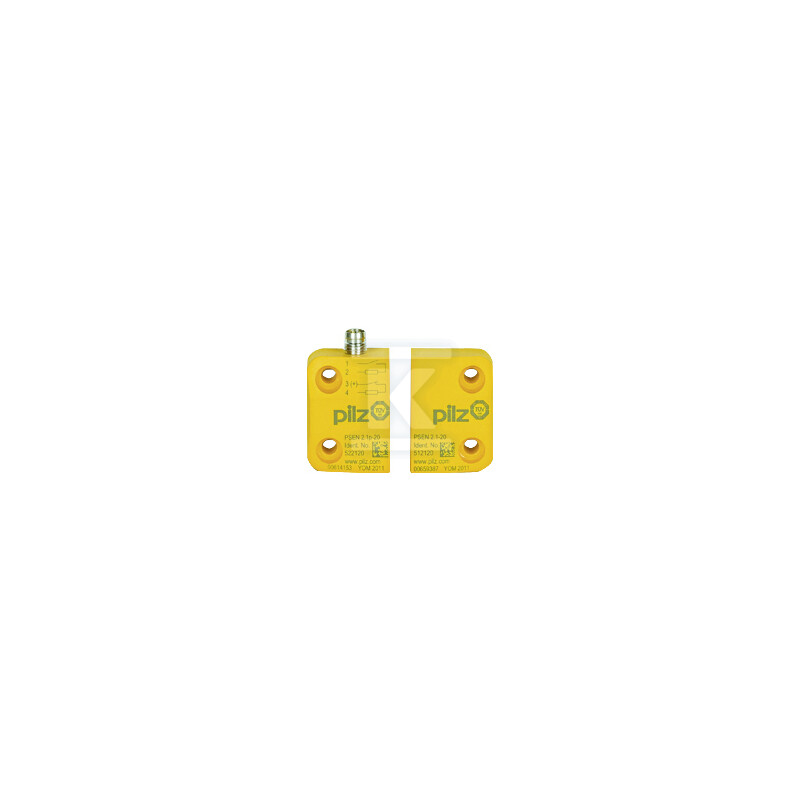

Magnetyczny wyłącznik bezpieczeństwa 1 n/o, 1 n/z, 4-stykowe złącze zewnętrzne M8, obudowa kwadratowa, IP67, odległość przełączania 3 mm, wysokość 13 mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506405

Bezpieczny monitoring osłon bez kontaktu mechanicznego

Magnetyczny wyłącznik bezpieczeństwa z serii PSENmag zapewnia bezstykową kontrolę położenia osłon i elementów ruchomych. Działa na zasadzie czujnika magnetycznego, bez mechanicznego nacisku, co eliminuje zużycie styków i wydłuża żywotność w ciągłej pracy. Wersja z kwadratową obudową i złączem M8 4-pin męskim przeznaczona jest do montażu w miejscach o ograniczonej przestrzeni, gdzie wysokość konstrukcji 13 mm ma znaczenie.

Urządzenie pracuje z napięciem 24 V DC i oferuje 1 styk zwierny NO oraz 1 styk rozwierny NC przeznaczone do obwodów bezpieczeństwa. Maksymalny prąd bezpiecznych styków wynosi 0,01 A. Brak diody LED stanu upraszcza instalację w miejscach, gdzie sygnalizacja nie jest wymagana. Złącze M8 4-polowe umożliwia szybkie podłączenie bez dodatkowej obudowy zaciskowej.

Zasada działania i parametry łączeniowe

Czujnik magnetyczny reaguje na obecność dołączonego aktuatora bez fizycznego kontaktu. Zapewniony odległość załączenia wynosi 3 mm, a zapewniona odległość wyłączenia 19 mm, co daje wyraźny margines bezpieczeństwa przy otwieraniu osłony. Strefa działania określona jest na 0,5 mm, co pozwala na precyzyjną detekcję położenia.

Typowe tryby pracy to połączenie pojedyncze oraz szeregowe, co ułatwia budowę łańcucha bezpieczeństwa z kilkoma punktami monitorowania. Napięcie łączeniowe 24 V DC i typ napięcia DC są zgodne z powszechnymi obwodami sterowania maszyn. Konstrukcja bezstykowa oznacza brak elementów mechanicznych zużywających się w czasie, a tym samym stałą powtarzalność przełączeń.

Budowa, wymiary i warunki pracy

Obudowa prostopadłościenna o wymiarach 26 mm szerokości, 42,8 mm wysokości i 13 mm głębokości pozwala na montaż w ciasnych wnękach. Kwadratowy kształt ułatwia orientację przy instalacji. Stopień ochrony deklarowany jest jako IP65 oraz IP67, co zapewnia odporność na zapylenie i zachlapanie w warunkach przemysłowych.

Zakres temperatury otoczenia od -25 °C do 70 °C umożliwia pracę zarówno w chłodnych halach, jak i w miejscach o podwyższonej temperaturze. Masa netto czujnika to ok. 40 g, masa brutto ok. 45 g. W opakowaniu jednostkowym znajduje się czujnik z aktuatorem, gotowy do montażu. Materiał obudowy zapewnia odporność mechaniczną przy zachowaniu kompaktowych rozmiarów.

Zastosowanie i zgodność z normami

Wyłącznik przeznaczony jest do monitorowania pozycji osłon zgodnie z EN 60947-5-3 oraz do ogólnej kontroli położenia. Dzięki bezstykowej budowie nadaje się do aplikacji wymagających wysokiej niezawodności i długiej żywotności, w tym tam, gdzie tradycyjne mikroprzełączniki szybko ulegają awarii.

Urządzenie spełnia wymagania kategorii bezpieczeństwa 4 wg EN 954-1, poziomu PLe wg EN ISO 13849-1 oraz SIL 3 wg EN/IEC 62061. Oznakowania CE, cULus Listed, EAC oraz TÜV potwierdzają zgodność z międzynarodowymi wymogami. Kraj pochodzenia to Szwajcaria.
