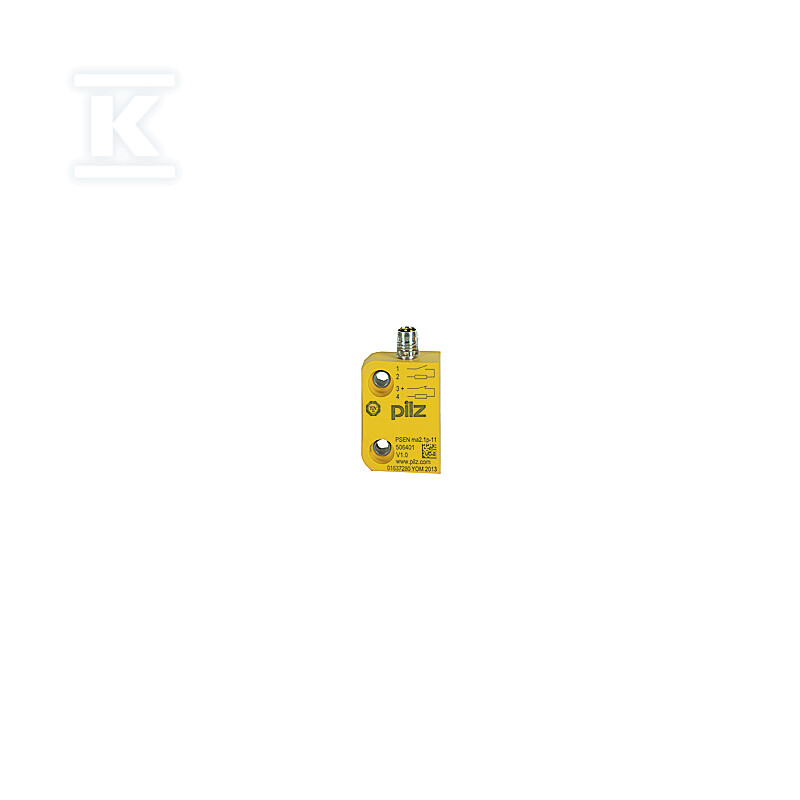

Czujnik bezpieczeństwa PSENix, M8, IP67, 1 N/O + 1 N/Z, złącze M8 4-pin, LED, obudowa kwadratowa, wysokość 13 mm, odległość przełączania 3 mm, połączenie szeregowe, do PSEN ix1, bez aktuatora 506401

Kompaktowy czujnik magnetyczny do monitorowania osłon i zabezpieczeń maszyn

Magnetyczny wyłącznik bezpieczeństwa z serii PSENix przeznaczony jest do pozycyjnego zabezpieczania osłon maszyn zgodnie z EN 60947-5-3. Wykonanie z 1 stykiem zwiernym N/O i 1 rozwiernym N/Z, złączem M8 4-pin oraz wbudowaną diodą LED pozwala na szybką weryfikację stanu przełączenia bez dodatkowych wskaźników. Obudowa prostopadłościenna o grubości 13 mm umożliwia montaż w ciasnych przestrzeniach, a odległość przełączania 3 mm zapewnia pewną detekcję aktuatora przy zachowaniu tolerancji montażowych. Czujnik dostarczany jest bez aktuatora i przeznaczony do połączenia szeregowego z elektronicznymi urządzeniami PSEN ix1.

Budowa i montaż

Konstrukcja prostopadłościanu ma wymiary 26 mm szerokości, 36 mm wysokości i 13 mm długości, co w praktyce daje bardzo płaski profil montażowy. Zewnętrzne 4-stykowe złącze M8 męskie usprawnia okablowanie i pozwala na szybkie podłączenie przewodu w polu. Obudowa kwadratowa jest odporna na warunki przemysłowe, a deklarowany stopień ochrony IP67 zabezpiecza wnętrze przed pyłem i zachlapaniem. Zakres temperatur pracy od -25 °C do 70 °C pozwala na zastosowanie czujnika zarówno w chłodnych halach produkcyjnych, jak i w miejscach o podwyższonej temperaturze otoczenia. Strefa działania 0,5 mm ogranicza ryzyko fałszywych sygnałów przy niewielkich przesunięciach mechanicznych.

Parametry pracy i sygnalizacja

Urządzenie pracuje w obwodach DC i realizuje przełączanie magnetyczne bez kontaktu mechanicznego. Odległość przełączania wynosi 3 mm, a strefa działania 0,5 mm zapewnia powtarzalność detekcji. Wbudowana dioda LED sygnalizuje stan czujnika bezpośrednio na obudowie, co ułatwia diagnostykę podczas uruchomienia i serwisu. Kombinacja styku N/O i N/Z umożliwia podłączenie zarówno obwodu bezpieczeństwa, jak i sygnalizacji pomocniczej w jednej obudowie.

Zastosowanie i integracja z systemem PSEN ix1

Czujnik przeznaczony jest do monitorowania pozycji ruchomych osłon, klap i drzwi maszyn, gdzie wymagana jest bezstykowa detekcja. Brak aktuatora w opakowaniu jednostkowym daje elastyczność doboru odpowiedniego elementu aktywnego do konkretnej konstrukcji osłony.
