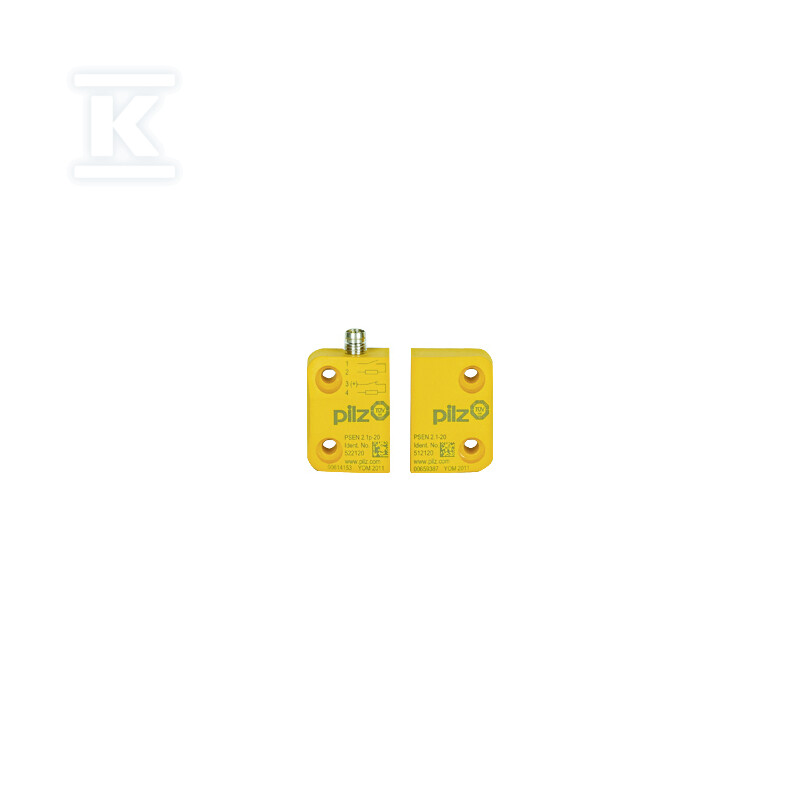

Magnetyczny wyłącznik bezpieczeństwa 1 n/o 1 n/z, 4-stykowe złącze zewnętrzne M8, konstrukcja kwadratowa, LED, IP67, odległość przełączania 3 mm, wysokość13 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506406

Magnetyczny wyłącznik bezpieczeństwa do monitorowania osłon i drzwi

Bezdotykowe zabezpieczenie położenia osłon, drzwi przesuwnych, uchylnych lub zdejmowanych w maszynach i urządzeniach. Seria PSENmag łączy czujnik z kodowanym aktuatorem magnetycznym, co ogranicza możliwość przypadkowego ominięcia zabezpieczenia. Sygnał stanu jest widoczny na wbudowanym wyświetlaczu LED, a połączenie realizowane jest przez 4-biegunowe złącze M8 w obudowie o prostopadłościennej, kwadratowej formie. Komplet dostarczany jest jako 1 czujnik z aktuatorem.

Konstrukcja i sposób działania

Urządzenie pracuje na zasadzie magnetycznej bez kontaktu mechanicznego. Aktuator współpracuje z czujnikiem, tworząc parę zakodowaną zgodnie z EN ISO 14119. Dzięki temu wyłącznik reaguje tylko na właściwy magnes, a nie na dowolne pole magnetyczne w otoczeniu.

Obudowa wykonana jest z tworzywa PBT, odpornego na typowe oddziaływania w środowisku przemysłowym. Wymiary czujnika to szerokość 26 mm, wysokość 45 mm i głębokość 13 mm, co pozwala na montaż w ciasnych przestrzeniach. Złącze M8 męskie 4-polowe umożliwia szybkie podłączenie bez dodatkowych przewodów. Maksymalny moment dokręcania wynosi 1 Nm zarówno dla czujnika, jak i aktuatora.

Wskaźnik LED pokazuje aktualny stan przełączania. Czas reakcji przy usunięciu aktuatora to 2 ms, a typowa histereza wynosi ok. 2 mm. Minimalna odległość między dwoma wyłącznikami bezpieczeństwa powinna wynosić 25 mm, aby uniknąć wzajemnych zakłóceń.

Parametry pracy i instalacja

Zasilanie DC 24 V z tolerancją -20 % / +20 %, czyli ok. 19,2 V do 28,8 V. Prąd poboru jest niski, a maksymalna częstotliwość przełączania sięga 10 Hz. Styki bezpieczeństwa to 1 NO i 1 NC, z maksymalnym prądem bezpiecznych styków 10 mA. Napięcie przełączania 24 V DC, najmniejszy prąd roboczy 1 mA.

Gwarantowana odległość załączenia wynosi 3 mm, a minimalna odległość zadziałania to 0,5 mm. Gwarantowana odległość wyłączenia to 19 mm, typowa ok. 6,5 mm. Powtarzalność odległości przełączania to ok. 6 %. Zakres temperatur pracy to -25 °C do 70 °C, a urządzenie jest przeznaczone do pracy do wysokości 2000 m n.p.m.

Stopień ochrony obudowy to IP65 i IP67, co zapewnia odporność na pył i zachlapanie oraz chwilowe zanurzenie. Klasa szczelności pozwala na montaż w warunkach produkcyjnych z obecnością pyłu i wilgoci. Możliwe są tryby pracy pojedynczej i szeregowej. Waga czujnika to ok. 20 g, aktuatora ok. 20 g, razem ok. 40 g.

Zastosowania i zgodność

Wyłącznik nadaje się do monitorowania drzwi przesuwnych, uchylnych lub zdejmowanych. Łączy się z powszechnie stosowanymi sterownikami i przekaźnikami bezpieczeństwa. Dzięki małej wysokości konstrukcyjnej 13 mm sprawdza się tam, gdzie ogranicza to przestrzeń montażowa.

Urządzenie spełnia wymagania norm CE, EAC oraz TÜV. Klasyfikacja PDDB wg EN 60947-5-3 i budowa wg EN ISO 14119 klasa 4 potwierdzają przeznaczenie do zastosowań związanych z bezpieczeństwem. Napięcie izolacji znamionowe 25 V, a wewnętrzna rezystancja ok. 100 ?.
