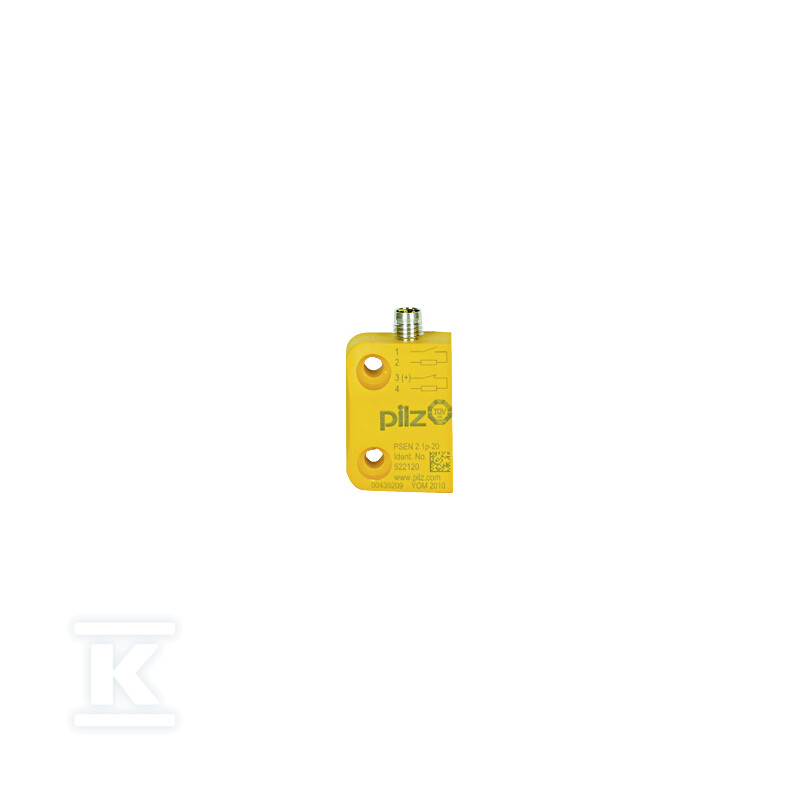

Czujnik bezpieczeństwa PSENix, M8, IP67, 1 N/O + 1 N/Z, złącze M8 4-pin, LED, obudowa kwadratowa, wysokość 13 mm, odległość przełączania 6 mm, połączenie szeregowe, do PSEN i1, bez aktuatora 506402

Magnetyczny czujnik bezpieczeństwa do szeregowego połączenia z PSEN i1

Magnetyczny wyłącznik bezpieczeństwa w obudowie kwadratowej przeznaczony do budowy łańcucha sygnałów bezpieczeństwa w systemach PSEN. Pracuje bez aktuatora, z jednym stykiem zwiernym N/O i jednym rozwiernym N/Z, i pozwala na szybki montaż w miejscach o ograniczonej przestrzeni dzięki płaskiej, prostopadłościennej konstrukcji. Wbudowana dioda LED ułatwia kontrolę stanu przełączenia w czasie instalacji i eksploatacji.

Budowa i wymiary

Obudowa ma formę prostopadłościanu o kompaktowych gabarytach 26 mm szerokości, 36 mm wysokości i 13 mm długości, co odpowiada deklarowanej wysokości montażowej 13 mm. Taki profil umożliwia montaż w ciasnych wnękach maszyn i bram. Wewnątrz znajduje się układ magnetyczny z odległością przełączenia 6 mm oraz strefą działania 0,5 mm, co zapewnia powtarzalne i stabilne przełączanie przy minimalnym luzie mechanicznego napędu. Sygnalizacja LED jest zintegrowana z obudową i widoczna po podłączeniu.

Złącze, sygnalizacja i warunki pracy

Połączenie elektryczne realizowane jest przez zewnętrzne 4-stykowe złącze M8. Czujnik pracuje w układach DC. Zakres temperatury otoczenia wynosi -25 ... 70 °C, co pozwala na zastosowanie w chłodnych halach produkcyjnych i w miejscach narażonych na podwyższoną temperaturę pracy maszyn. Stopień ochrony deklarowany przez producenta to IP67, w parametrach technicznych wskazano IP65. Obudowa kwadratowa zapewnia mechaniczną ochronę elementów przełączających, a złącze M8 umożliwia szybkie i pewne okablowanie bez dodatkowych przejściówek.

Integracja z systemem PSEN i1

Urządzenie jest przeznaczone do połączenia szeregowego z modułem PSEN i1. Przeznaczenie do pracy w łańcuchu bezpieczeństwa upraszcza okablowanie i zmniejsza liczbę punktów połączeniowych w rozdzielnicy.
