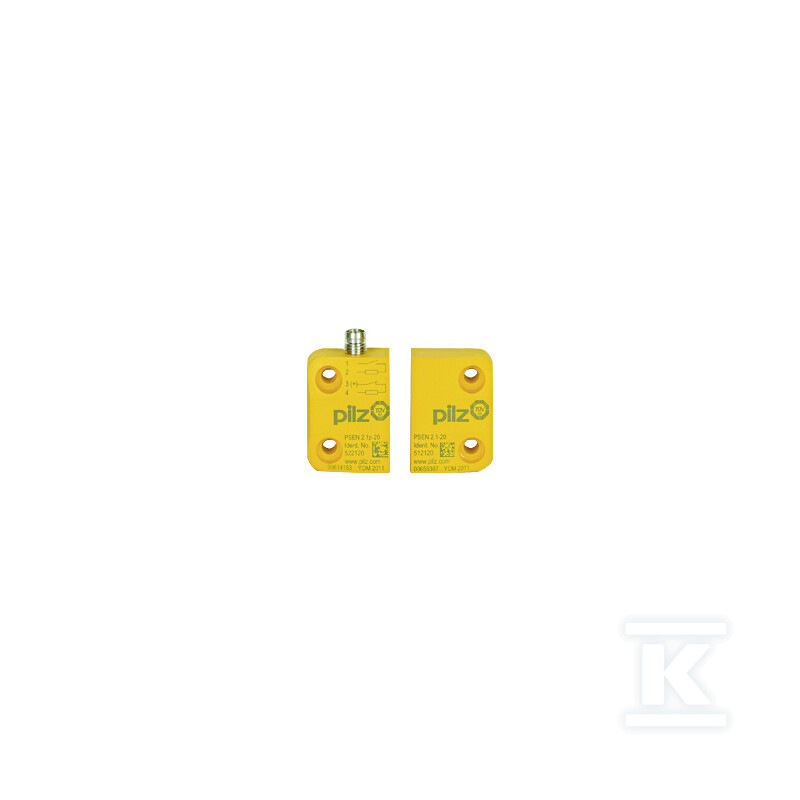

Magnetyczny wyłącznik bezpieczeństwa 1 n/o 1 n/z, 4-stykowe złącze zewnętrzne M8, konstrukcja kwadratowa, IP67, odległość przełączania 6 mm, wysokość 13mm, opakowanie jednostkowe =1 czujnik z aktuatorem. 506407

Magnetyczny bezstykowy wyłącznik bezpieczeństwa z serii PSEN ma2

Kompaktowy magnetyczny wyłącznik bezpieczeństwa przeznaczony do aplikacji wymagających bezstykowego sygnalizowania pozycji z funkcją bezpieczeństwa. Wykonanie w formie prostopadłościanu o kwadratowej sylwetce pozwala na montaż w ograniczonej przestrzeni, a obecność siłownika w opakowaniu jednostkowym upraszcza uruchomienie bez dodatkowych zakupów.

Budowa i montaż

Obudowa wykonana jest z politereftalanu butylenu PBT, co zapewnia odporność mechaniczną i stabilność wymiarową w warunkach przemysłowych. Wymiary czujnika to szerokość 26 mm, wysokość 13 mm oraz głębokość 42,8 mm, przy czym niska wysokość 13 mm ułatwia integrację w drzwiach szaf i osłonach maszyn. Połączenie realizowane jest przez 4-stykowe złącze męskie M8, co ogranicza liczbę przewodów i przyspiesza okablowanie. W zestawie znajduje się czujnik wraz z aktuatorem, a konfiguracja styków to 1 NO / 1 NC, czyli jeden styk normalnie otwarty i jeden normalnie zamknięty.

Parametry pracy i środowiskowe

Urządzenie pracuje przy napięciu DC 24 V, z napięciem przełączania 24 V DC. Zasada działania magnetyczna zapewnia bezstykowe przełączanie z odległością przełączania 6 mm i strefą działania 0,5 mm. Stopień ochrony IP67 gwarantuje odporność na kurz i zachlapania wodą, co pozwala na pracę w środowiskach produkcyjnych. Zakres temperatur otoczenia od -25 °C do 70 °C obejmuje typowe warunki hali oraz chłodniejsze instalacje.

Zastosowanie i zgodność

Wyłącznik przeznaczony jest do zabezpieczeń dostępu do stref niebezpiecznych maszyn, gdzie wymagane jest niezawodne sygnalizowanie otwarcia osłony bez mechanicznego styku. Seria 506 spełnia wymagania norm bezpieczeństwa i posiada oznaczenia CE, UKCA, EAC oraz TÜV. Dzięki temu może być stosowany w instalacjach wymagających potwierdzenia zgodności z przepisami krajowymi i międzynarodowymi.
